2.4
Amplituden, Phasenwinkel oder Frequenz einstellen
Durch Drücken oder Klicken auf die Schaltfläche für Amplitude, Phase oder Frequenz wird das
folgende numerische Tastenfeld angezeigt, über das Sie den zu ändernden Wert eingeben können.
2.4.1 Eingabe über das numerische Tastenfeld
Das numerische Tastenfeld bietet dem Benutzer eine Schnittstelle für die Eingabe von Werten in den
verschiedenen Bildschirmen. Durch Drücken oder Klicken auf ein Dateneingabefenster (Amplitude,
Grad oder Frequenz) wird das numerische Tastenfeld aktiviert. Geben Sie mit den Zifferntasten den
gewünschten Wert ein und drücken Sie entweder die grüne Häkchenschaltfläche
oder die
Schaltfläche „Balance" (Gleichgewicht)
. Wenn Sie auf die Schaltfläche „Clear All" (Alle löschen)
klicken, wird der soeben eingegebene Wert gelöscht. Durch Drücken der Schaltfläche „Clear Last
Digit" (Letzte Ziffer löschen)
wird die niedrigstwertige Stelle des Werts im Anzeigefenster
gelöscht.

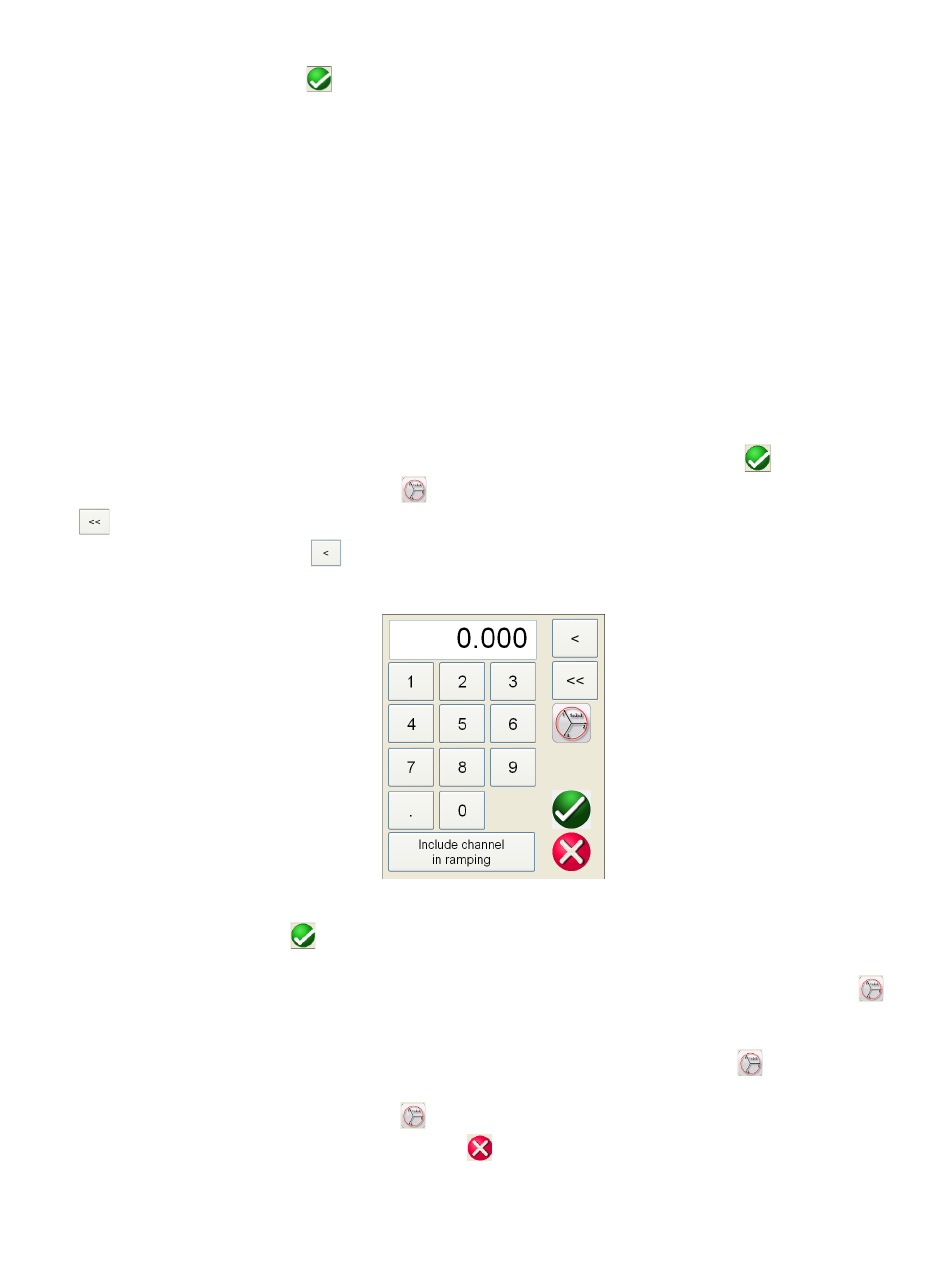

Abbildung 20: Numerische Tastatur der RTMS-Software
Mit dem grünen Häkchen
bestätigen Sie den Wert und kehren Sie zum Messbildschirm zurück.
Klicken Sie beim Einstellen der Spannungs- oder Stromamplitude auf den entsprechenden Kanal und
geben Sie den erforderlichen Wert ein. Drücken Sie die Schaltfläche „Balance" (Gleichgewicht)
,
wenn alle Spannungs- oder Stromamplituden gleich sein sollen. Wenn Sie Phasenwinkel einstellen
und alle drei Phasen vom Standardwert abweichen sollen, geben Sie den gewünschten
Phasenverschiebungswert im Fenster „A Phase" (A-Phase) ein und drücken Sie
. Wenn der
Standardwert beispielsweise 0, 120 und 240 Grad ist, drücken Sie auf Phasenstromphasenwinkel A
und geben Sie 30 ein. Drücken Sie auf
. Auf dem Messbildschirm werden nun 30, 150, 270 Grad
angezeigt. Wenn Sie auf „Cancel" (Abbrechen)
klicken, kehren Sie zu dem Bildschirm zurück, den
Sie zuvor verwendet haben. Durch Drücken von Include channel in ramping (Kanal in Ramping
