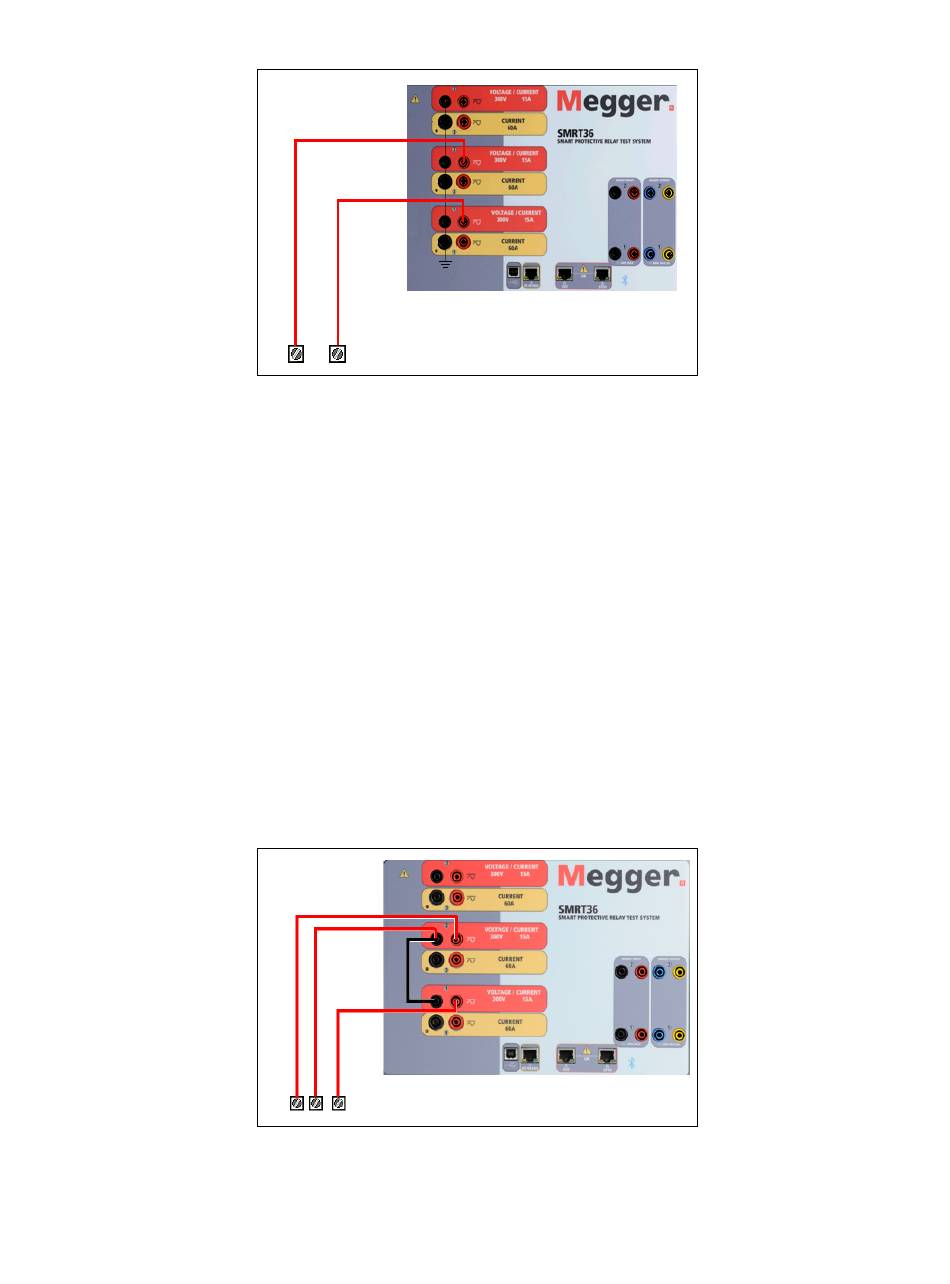

Abbildung 267: Spannungskanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
4.2
3Ø, 3-Leiter, Offene Dreiecks- und T-Schaltung
Ausführliche Beschreibungen und Verwendungshinweise für offene Dreiecks- und T-Schaltungen finden
Sie in Abschnitt 3.4.2 der RTMS-Software.
4.2.1 Symmetrische offene Dreiecksschaltung
Die offene Dreieckschaltung ist einfach in der Anwendung, wenn eine symmetrische dreiphasige Quelle
erforderlich ist, da die Amplituden- und Phasenbeziehung direkt eingestellt werden kann. Es sind keine
Berechnungen erforderlich. Bei Verwendung der offenen Dreieckskonfiguration wird empfohlen,
Spannungskanal 1, als V
bezeichnet, und Spannungskanal 2, als V
bezeichnet, zu verwenden, während
1
2
der COMMON-Anschlusspol als V
bezeichnet wird. Mit dieser Anordnung können Größe und
g
Phasenwinkel des Potenzials einfach berechnet und eingestellt werden. Für die symmetrische
Dreiphasenbedingung sind V
und V
gleich groß und durch einen Winkel von 60
o
getrennt. Dies
1g
2g
geschieht durch Einstellen der Potenziale V
und V
auf die gleiche Größe, Einstellen von 0° für V
und
1
2
1
300
o
(60 Grad voreilend unter der Annahme, dass die Standardphasendrehung auf 360 nacheilend
eingestellt ist) für V
, siehe folgende Abbildung.
2
Abbildung 268: Dreiphasige offene Dreiecksschaltungen
308
Teil 81757
Rev 15; Datum: 06/2018
