Durch Drücken der Schaltfläche „Overcurrent Timing" (Zeitmessprüfung Überstrom) wird der Bildschirm
für Relaiselemente- und Toleranzeinstellungen geöffnet.

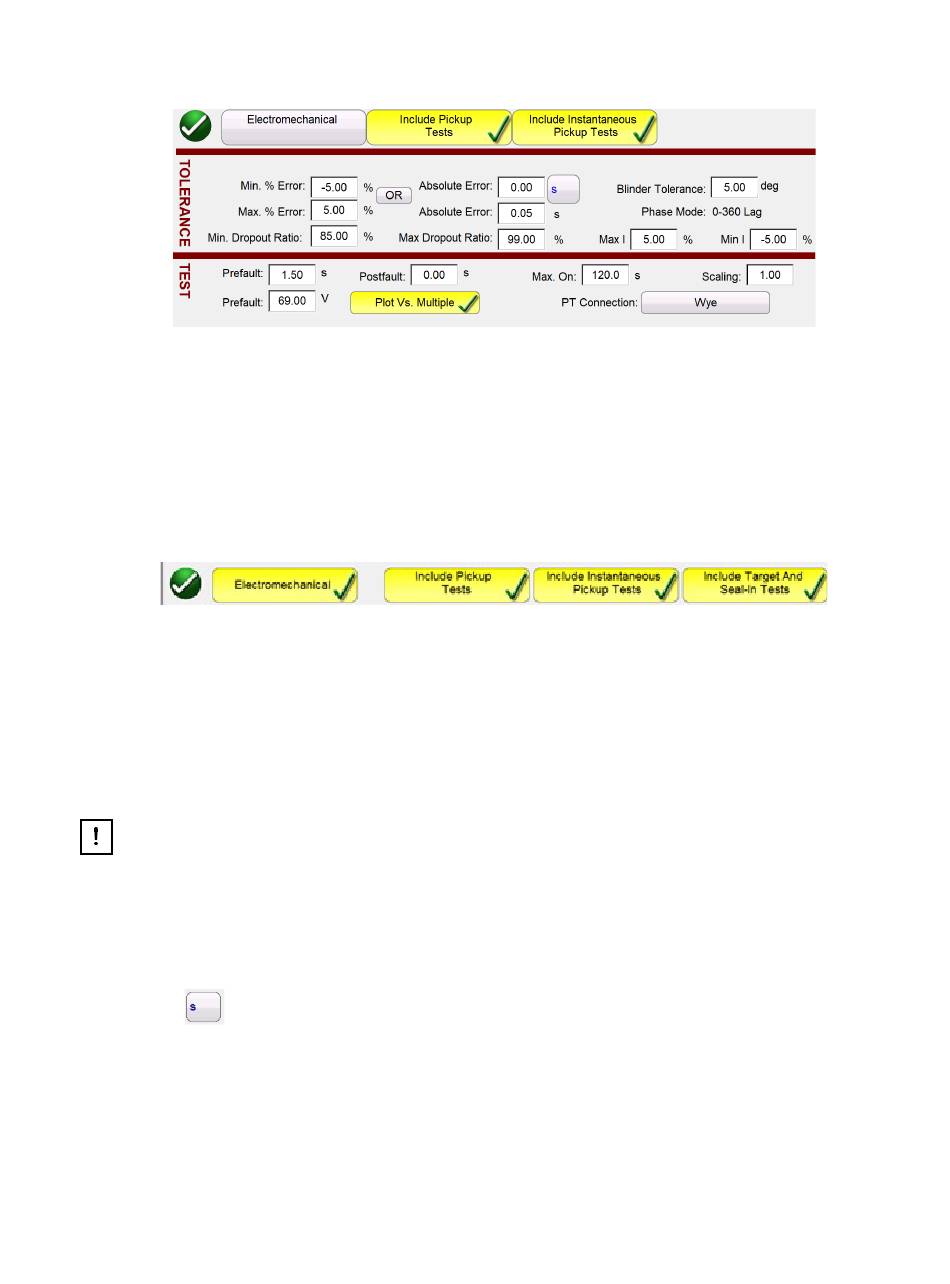

Abbildung 713: Bildschirm für Relaiselemente- und Toleranzeinstellungen
Der Benutzer sieht drei Schaltflächen oben auf dem Bildschirm:
1. „Electromechanical" (Elektromechanisch)
2. „Include Pickup Tests" (Anregungsprüfung einschließen)
3. „Include Instantaneous Pickup Tests" (Unverzögerte Anregungsprüfung einschließen)
Der Benutzer kann eine, zwei oder alle Schaltflächen aktivieren oder deaktivieren, um der Liste der
auszuführenden Tests die entsprechende Testschaltfläche hinzuzufügen.
Wenn die Schaltfläche „Electromechanical" (Elektromechanisch) aktiviert ist, wird die Schaltfläche
„Include Target and Seal-In Tests" (Ziel- und Durchzugsprüfungen einschließen) angezeigt. Sie kann
aktiviert oder deaktiviert werden. Wenn diese Option aktiviert ist, erhält der Benutzer die
entsprechenden Ausgänge (normalerweise 0,2 oder 2 A), die erforderlich sind, um eine Anregungs-
und Abfallprüfung an einem elektromechanischen Überstrom-DC-Ziel- und Durchzugsrelais
durchzuführen.
Anwendungshinweis: Die Überwachung von Durchzugsspannungskontakten ist schwierig.
Daher ist es Sache des Benutzers, die Kontakte zu beobachten und die Simulationsschaltfläche
(SIM) zu drücken, wenn Durchzugskontakte geschlossen oder geöffnet werden.
Fenster Tolerance (Toleranz)
Der Benutzer muss die Toleranzspezifikationen des Herstellers eingeben, die im Benutzerhandbuch
des Relais zu finden sind. Absolute Error (Absolute Messabweichung) kann durch Drücken der
Schaltfläche
in Sekunden (s) oder Zyklen (Cy) eingegeben werden.
Fenster TEST
Der Benutzer muss Folgendes definieren:
Prefault Time (Vorfehlerzeit): Zeitdauer für die Anwendung eines Vorfehlerstroms (zur Simulation des
Laststroms)
Post fault Time (Nachfehlerzeit): Zeit, über die der Fehlerstrom nach dem Auslösen der Erfassung (für
die Erkennung von Leistungsschalterfehlern) angelegt wird.
Max On (Max. Ein): Zeit, zu der der Test durchgeführt wird (die maximale Zeit, über die der Fehlerstrom
angewendet wird)
100
Abbildung 724: Schaltflächen für die Testauswahl
