Megger STVI Benutzerhandbuch Seite 30

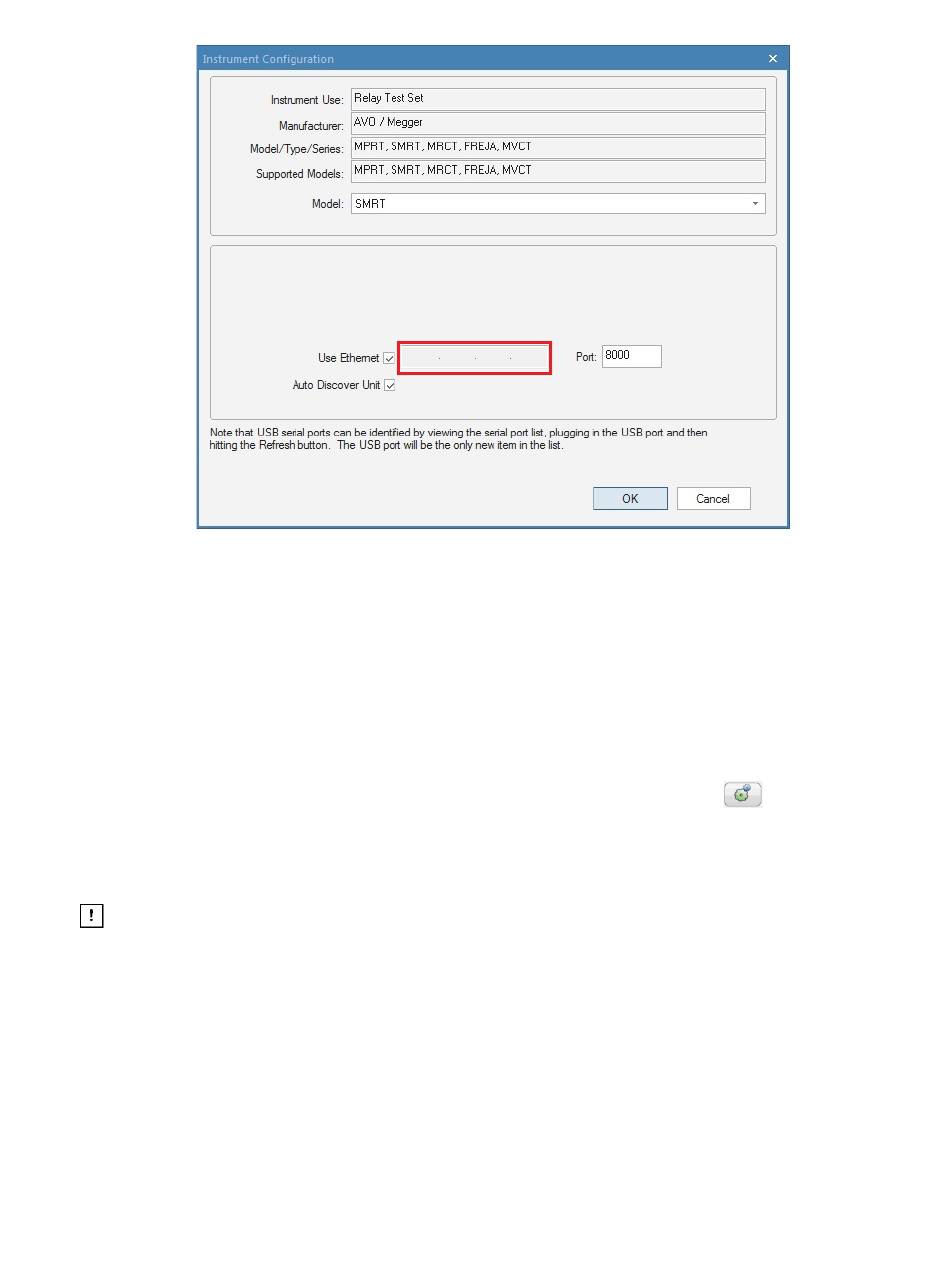

Abbildung 6: PowerDB-Bildschirm „Instrument Setup" (Geräte-Setup)
Wenn das Kontrollkästchen „Auto Discover Unit" (Gerät automatisch erkennen) aktiviert ist, sollte die
RTMS-Software das Gerät finden. Ist dies nicht der Fall, kann die IP-Adresse in das Feld eingegeben
werden, das in der obigen Abbildung markiert ist. Beachten Sie auch, dass die IP-Adresse auch auf
dem Typenschild des Geräts aufgedruckt ist. Wenn sich das Gerät in einem Netzwerk mit einem
DHCP-Server befindet, muss der Benutzer den Modus für die automatische Erkennung verwenden.
2.3.1 Systemkonfiguration
Durch Drücken der Schaltfläche „System Configuration" (Systemkonfiguration)
Benutzer die SMRT-/MPRT-Hardware und RTMS-Software für Elemente wie Sprache und
Phasenwinkeldrehung konfigurieren. Durch Drücken dieser Schaltfläche wird der Bildschirm „System
Configuration" (Systemkonfiguration) angezeigt.
Hinweis: Die folgenden Tasten- bzw. Schaltflächenbeschreibungen variieren je nach
Hardwarekonfiguration und bei Verwendung eines STVI-Handsteuergeräts oder der PC-Version der
RTMS-Software. Im Folgenden sehen Sie ein Beispiel für den Konfigurationsbildschirm.
30
kann der
Teil 81757
Rev 15; Datum: 06/2018
