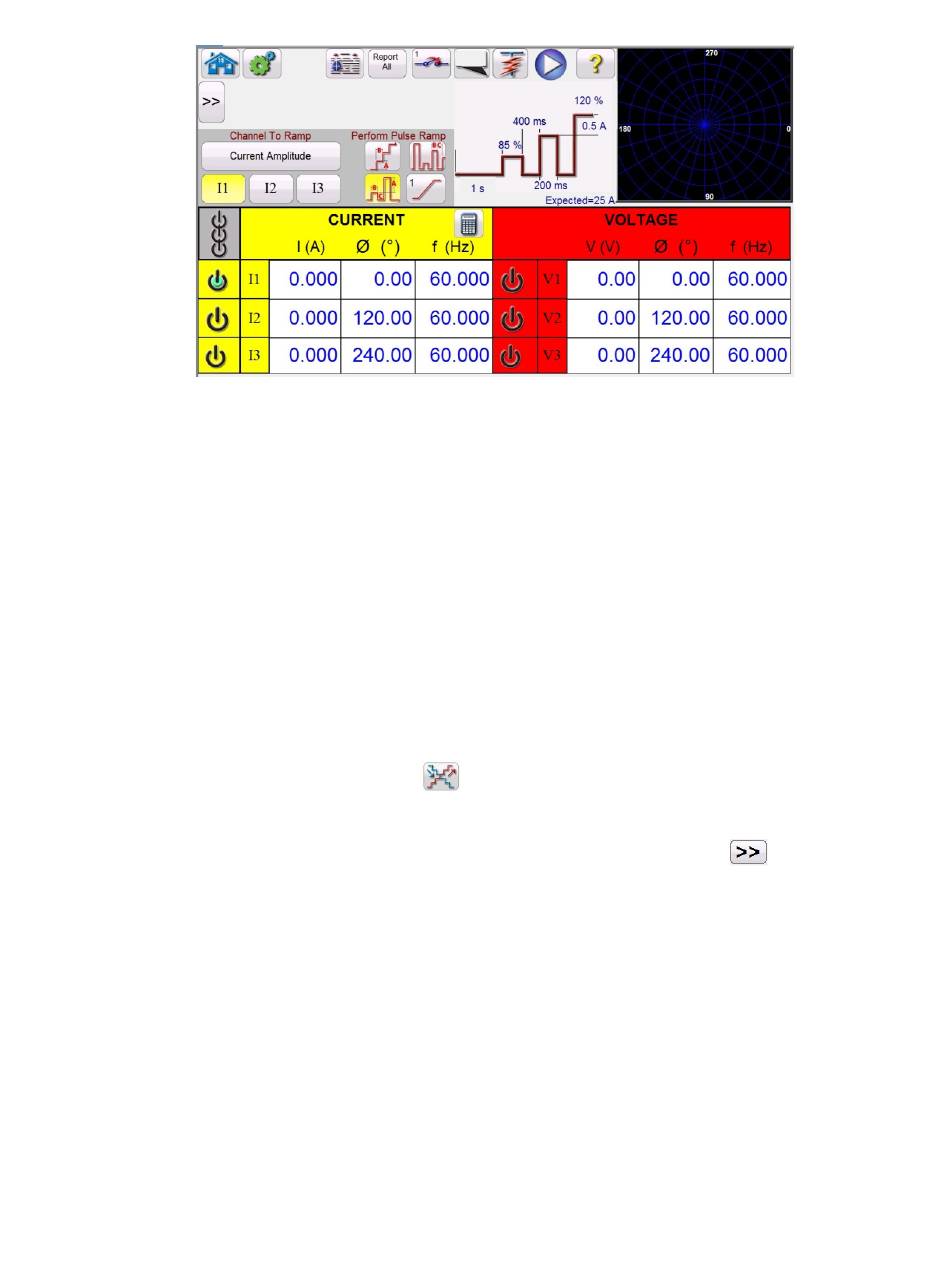

Abbildung 680: Beispiel für unverzögerte Anregung
Im Basisbetrieb wird ein Prozentwert (mit der Standardeinstellung 85 %) des Erwartungswerts beim
Starten des Rampenvorgangs angewendet (im obigen Beispiel 21,25 A). Das Inkrement wird auf
0,5 A eingestellt, wobei die Verzögerung zwischen den Impulsen 400 Millisekunden beträgt und der
Fehlerstrom für eine Dauer von 200 Millisekunden angewendet wird. Bei Relais mit programmierter
Verzögerung muss die Impulsdauer möglicherweise von der Standardeinstellung auf 200
Millisekunden angepasst werden. In diesem Beispiel wird ein Wert von 0,5 A (2 % von 25 A)
verwendet, was hinsichtlich Auflösung und Genauigkeit akzeptabel sein sollte. Wenn eine höhere
Auflösung oder Genauigkeit erforderlich ist, stellen Sie den Inkrementwert auf einen kleineren Wert
ein. Wenn der Test beginnt, wird der anfängliche Prüfstrom von 21,25 A angelegt, und die
Binärkontakte sollten nicht geschlossen werden. Der Prüfstrom fällt auf 0 A ab und steigt dann wieder
an. Es ist wichtig zu beachten, dass der Prüfstrom auf 0 zurückgesetzt wird. Wenn es sich bei dem zu
prüfenden Gerät um eine elektromechanische „Klappe" handelt, soll das bewegliche Element in seine
ursprüngliche Position zurückkehren, bevor der nächste inkrementierte Wert angewendet wird. Wenn
das Relais auslöst, stoppt die Software die Rampe, schaltet den Ausgang aus und meldet den
Ansprechwert. Der Benutzer hat die Möglichkeit, die Prüfung einem Bericht hinzuzufügen.
3.5.4 Erweiterte Rampenprüfung
Wenn Sie nach der Auswahl einer erweiterten Rampenprüfung eine einfache Rampenprüfung
durchführen möchten, drücken Sie oder klicken Sie auf die Schaltfläche „Mehr" und wählen Sie
„Show Simple Ramp" (Einfache Rampe anzeigen) aus.
