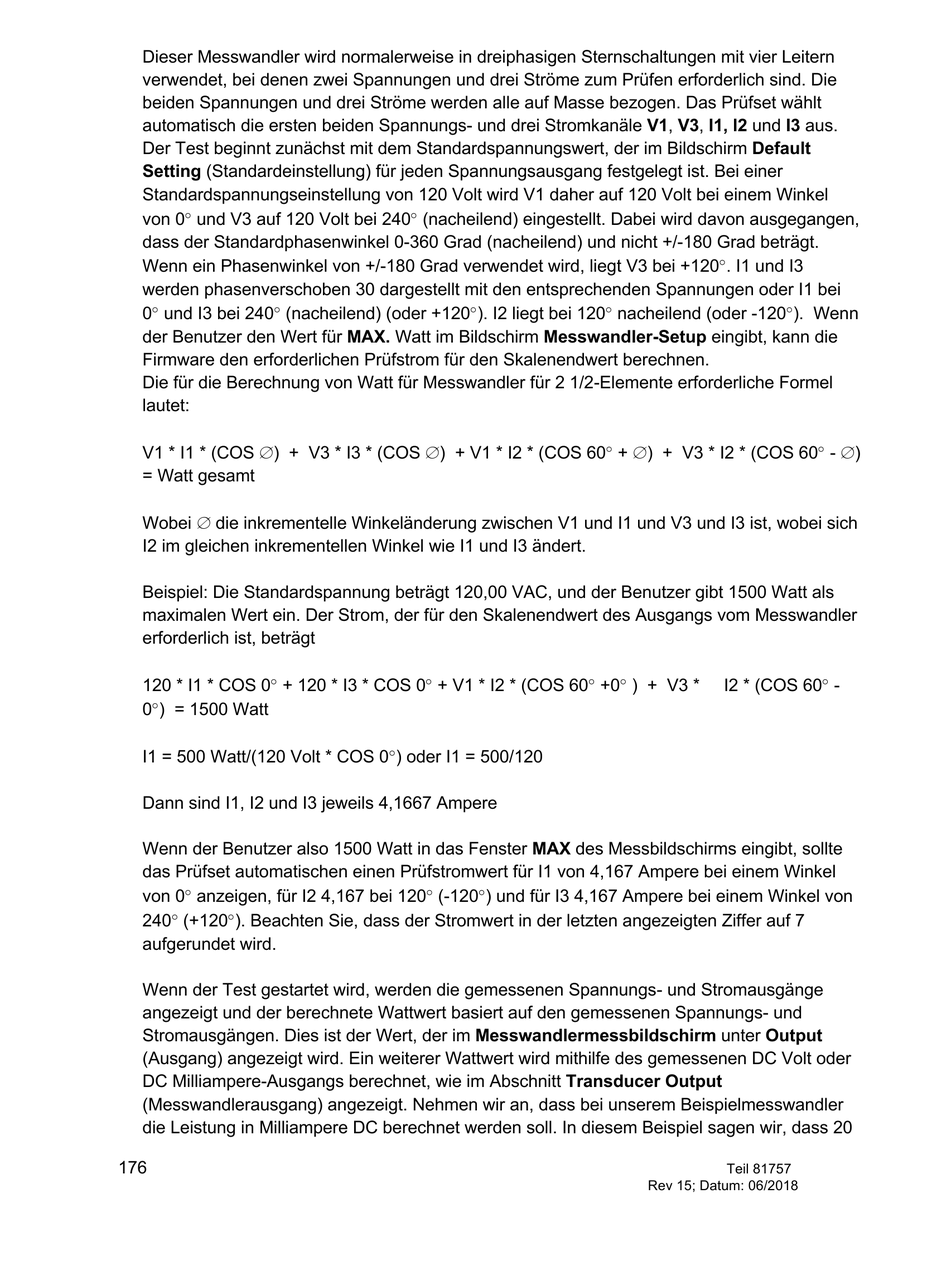

Dieser Messwandler wird normalerweise in dreiphasigen Sternschaltungen mit vier Leitern
verwendet, bei denen zwei Spannungen und drei Ströme zum Prüfen erforderlich sind. Die
beiden Spannungen und drei Ströme werden alle auf Masse bezogen. Das Prüfset wählt
automatisch die ersten beiden Spannungs- und drei Stromkanäle V1, V3, I1, l2 und I3 aus.
Der Test beginnt zunächst mit dem Standardspannungswert, der im Bildschirm Default
Setting (Standardeinstellung) für jeden Spannungsausgang festgelegt ist. Bei einer
Standardspannungseinstellung von 120 Volt wird V1 daher auf 120 Volt bei einem Winkel
von 0° und V3 auf 120 Volt bei 240° (nacheilend) eingestellt. Dabei wird davon ausgegangen,
dass der Standardphasenwinkel 0-360 Grad (nacheilend) und nicht +/-180 Grad beträgt.
Wenn ein Phasenwinkel von +/-180 Grad verwendet wird, liegt V3 bei +120°. I1 und I3
werden phasenverschoben 30 dargestellt mit den entsprechenden Spannungen oder I1 bei
0° und I3 bei 240° (nacheilend) (oder +120°). I2 liegt bei 120° nacheilend (oder -120°). Wenn
der Benutzer den Wert für MAX. Watt im Bildschirm Messwandler-Setup eingibt, kann die
Firmware den erforderlichen Prüfstrom für den Skalenendwert berechnen.
Die für die Berechnung von Watt für Messwandler für 2 1/2-Elemente erforderliche Formel
lautet:
V1 * I1 * (COS Æ) + V3 * I3 * (COS Æ) + V1 * I2 * (COS 60° + Æ) + V3 * I2 * (COS 60° - Æ)
= Watt gesamt
Wobei Æ die inkrementelle Winkeländerung zwischen V1 und I1 und V3 und I3 ist, wobei sich
I2 im gleichen inkrementellen Winkel wie I1 und I3 ändert.
Beispiel: Die Standardspannung beträgt 120,00 VAC, und der Benutzer gibt 1500 Watt als
maximalen Wert ein. Der Strom, der für den Skalenendwert des Ausgangs vom Messwandler
erforderlich ist, beträgt
120 * I1 * COS 0° + 120 * I3 * COS 0° + V1 * I2 * (COS 60° +0° ) + V3 * I2 * (COS 60° -
0°) = 1500 Watt
I1 = 500 Watt/(120 Volt * COS 0°) oder I1 = 500/120
Dann sind I1, I2 und I3 jeweils 4,1667 Ampere
Wenn der Benutzer also 1500 Watt in das Fenster MAX des Messbildschirms eingibt, sollte
das Prüfset automatischen einen Prüfstromwert für I1 von 4,167 Ampere bei einem Winkel
von 0° anzeigen, für I2 4,167 bei 120° (-120°) und für I3 4,167 Ampere bei einem Winkel von
240° (+120°). Beachten Sie, dass der Stromwert in der letzten angezeigten Ziffer auf 7
aufgerundet wird.
Wenn der Test gestartet wird, werden die gemessenen Spannungs- und Stromausgänge
angezeigt und der berechnete Wattwert basiert auf den gemessenen Spannungs- und
Stromausgängen. Dies ist der Wert, der im Messwandlermessbildschirm unter Output
(Ausgang) angezeigt wird. Ein weiterer Wattwert wird mithilfe des gemessenen DC Volt oder
DC Milliampere-Ausgangs berechnet, wie im Abschnitt Transducer Output
(Messwandlerausgang) angezeigt. Nehmen wir an, dass bei unserem Beispielmesswandler
die Leistung in Milliampere DC berechnet werden soll. In diesem Beispiel sagen wir, dass 20
