anderen Konstantstrom und ein Spannungsanstieg. Darüber hinaus kann der Benutzer auch eine
konstante Quellimpedanz auswählen.
Constant Voltage (Konstantspannung): Geben Sie den Wert in Volt ein, der für alle ausgeführten
Fehlertypprüfungen konstant gehalten werden soll. Der Standardwert ist 5,0.
Constant Current (Konstantstrom): Geben Sie den Wert in Ampere ein, der für alle ausgeführten
Fehlertypprüfungen konstant gehalten werden soll. Der Standardwert ist 1,0.
Constant Source Z (Konstante Quelle Z): Es gibt zwei Formen von Quellimpedanz: Ohm und Winkel
oder R und X. Geben Sie den Wert von Ohm und Winkel der Quelle ein, die für alle
Fehlertypprüfungen konstant gehalten werden sollen, oder geben Sie die R- und X-Werte ein. Hierbei
gilt Folgendes:
R: Das kartesische Widerstandsäquivalent der Impedanz [Z] und seines Winkels Phi
X: Das kartesische reaktive Äquivalent der Impedanz [Z] und seines Winkels Phi
3.6.8.3 CT PT Ratios (CT PT-Verhältnisse)
Dieses Dialogfeld bietet die Möglichkeit, die Betriebscharakteristik wahlweise in Primär- oder
Sekundärwerten (Ohm) darzustellen.
3.6.8.4 Schaltfläche Relay (Relais).
Der Benutzer kann geschätzte Werte in Bezug auf das zu prüfende Relais eingeben.
Für den Relaistyp stehen drei Möglichkeiten zur Auswahl: MHO, QUAD oder NONE. Das Relais ist
entweder eine dreiphasige oder einphasige Relaisanwendung. Es gibt vier Einstellungen für
Schätzwerte. Der RCA ist ein Wert, der in Grad angegeben wird und normalerweise in Verbindung
mit dem maximalen Lastwinkel, dem Leitungswinkel oder der positiven Impedanzwinkeleinstellung
des Relais steht. Geben Sie Ihre beste Schätzung ein. Maximum Forward Reach (Maximale
Reichweite vorwärts): ist die geschätzte längste Ohmsche Reichweite des Relais in Vorwärtsrichtung.
Maximum Reverse Reach (Maximale Reichweite rückwärts): ist die geschätzte längste Ohmsche
Reichweite des Relais in umgekehrter Richtung.
3.6.8.5 Optionen Ramp (Rampe)
Dieses Dialogfeld bietet zwei verschiedene Möglichkeiten zur Bestimmung der Betriebseigenschaften
von Impedanzrelais. Die Auswahl des Rampentyps ist abhängig vom Relais. Verwenden Sie zum
Testen von Mehrzonenrelais die Impulsrampensuche. Die erforderliche Stufen in Volt, Ampere und
Phasenwinkel werden von der Software automatisch berechnet. Die Impulsrampensuche enthält
auch eine Einstellung für die Vorfehlerdauer in Millisekunden. Das ist die Zeiteinstellung, die auf
die Vorfehlerwerte zwischen den Fehlerstufen angewendet wird. Die Stufenrampe bestimmt nur die
Charakteristik für ein Einzonenrelais. Es gibt eine gemeinsame Einstellung für Stufen- oder
158

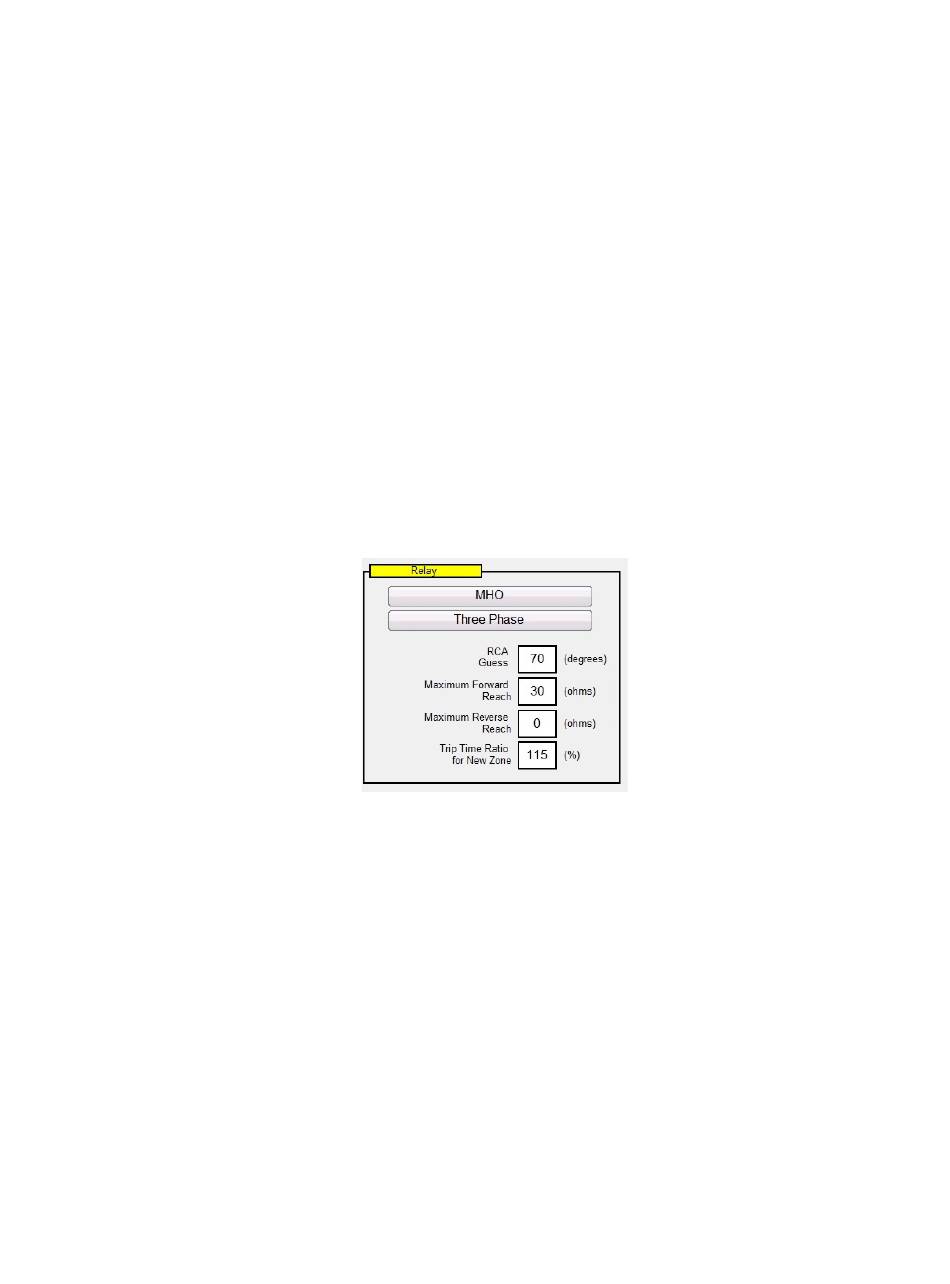

Abbildung 145 Einstellungen Relaisschätzwerte
