Frontplatte:
1. Stromversorgung/Netzkabel ①: Der Netzkabelanschluss und der
Erdungsanschluss sind an der Frontplatte des Prüfsets angebracht.
Netzkabel
2. Erdungsbuchse②: Verwenden Sie diesen Anschluss, um den Masseanschluss mit
der Erdung zu verbinden.
3. EIN/AUS-Schalter ③: Zum Ein-/Ausschalten des Geräts.
4. ISOLIERT ④ Schließen Sie den IEC61850/OUT-Anschluss für IEC 61850-Prüfungen
an den Bus der Schaltanlage oder an das zu prüfende Relais an, um GOOSE-
Meldungen zu empfangen und zu senden. Schließen Sie den ISOLATED-Anschluss
an den PC an. Bei Verwendung mit dem Megger GOOSE Configurator in der AVTS-
Software kann das SMRT schnelle Tests von Relais und Schaltanlagen gemäß IEC
61850 durchführen, indem GOOSE-Meldungen abonniert und den Binäreingängen
zugeordnet werden. Darüber hinaus kann es Systembedingungen wie den
Leistungsschalterbetrieb simulieren, indem GOOSE-Meldungen veröffentlicht
werden, die den SMRT-Binärausgängen zugeordnet sind. Wenn auf dem PC der
AVTS Megger GOOSE Konfigurator ausgeführt wird und dieser an den ISOLATED-
Anschluss angeschlossen ist, kann der Bediener über den IEC 61850 /OUT-
Anschluss und weiter über den ISOLATED-Anschluss Signale aus dem Netzwerk der

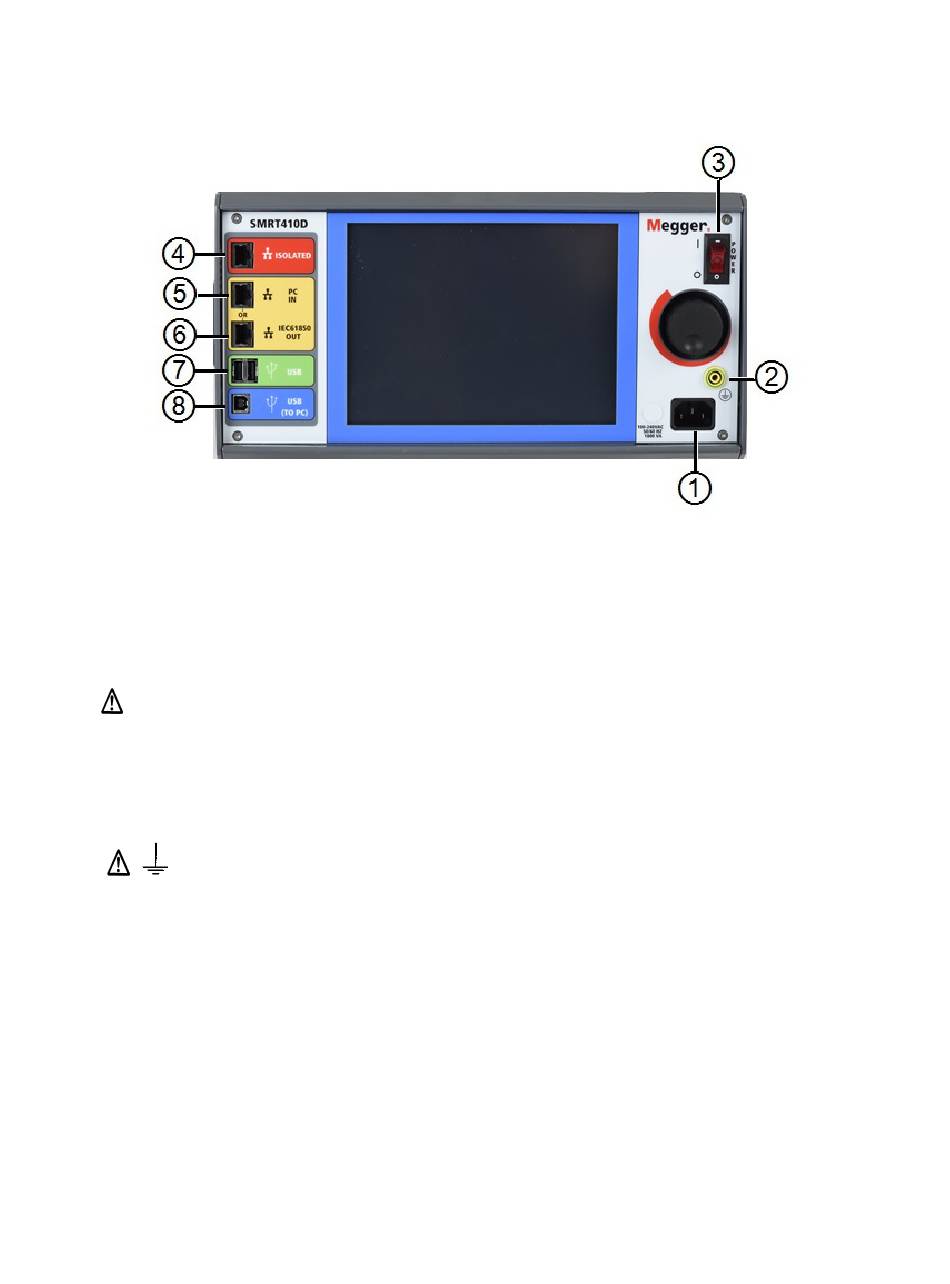

Abbildung 318: Frontplatte SMRT410D
Das Prüfset ist mit einem Netzkabel ausgestattet, das an den Stecker
auf der Frontplatte angeschlossen wird. Überprüfen Sie die
Eingangsspannung auf der Frontplatte, bevor Sie das Netzkabel an
die Stromquelle anschließen.
Ein Masseanschlusspunkt (Erdungspunkt) auf der Frontplatte des
Geräts dient als zusätzliche Schutzerdung.
399
