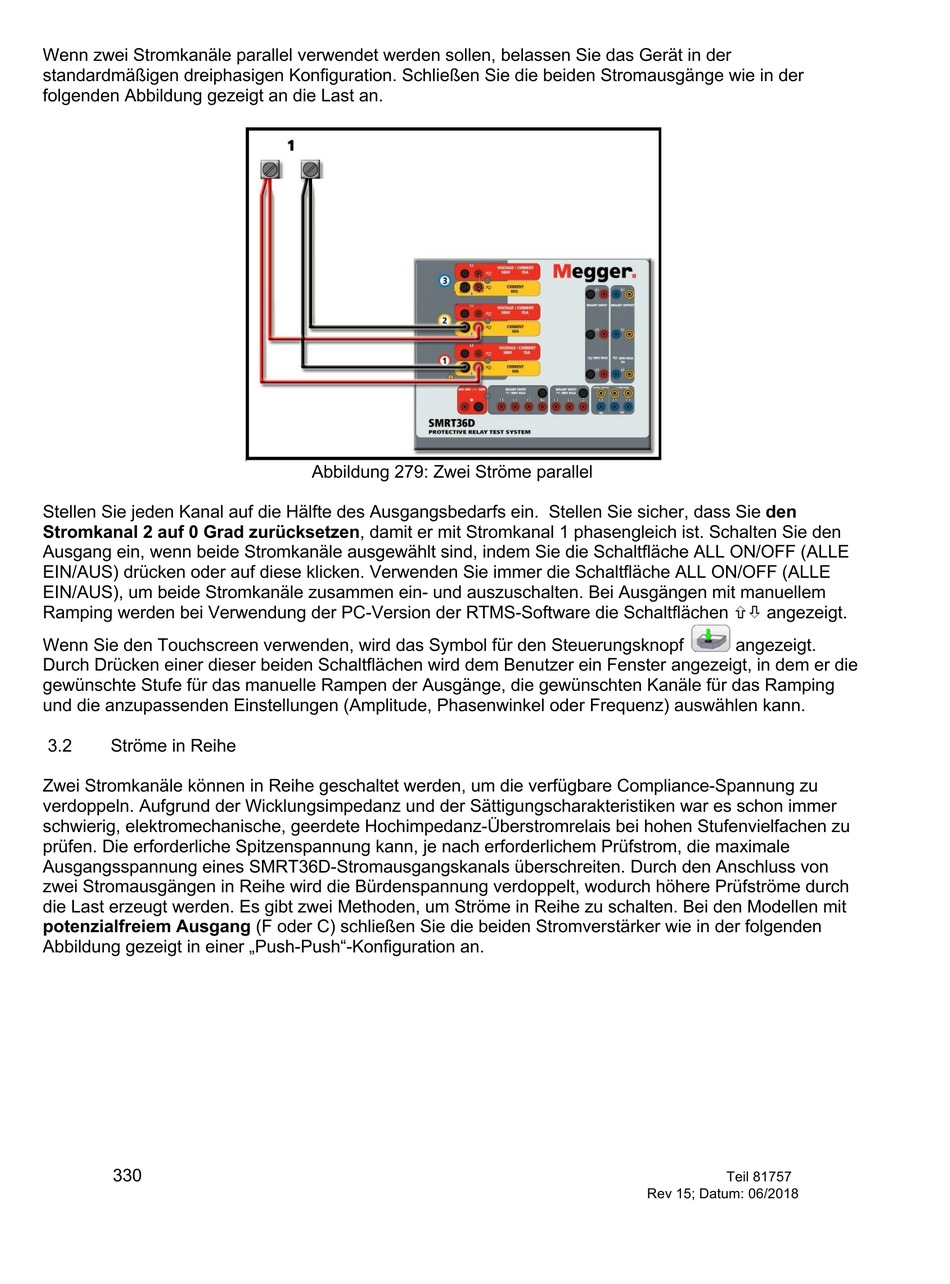

Megger STVI Benutzerhandbuch Seite 330

Wenn zwei Stromkanäle parallel verwendet werden sollen, belassen Sie das Gerät in der
standardmäßigen dreiphasigen Konfiguration. Schließen Sie die beiden Stromausgänge wie in der
folgenden Abbildung gezeigt an die Last an.
Abbildung 279: Zwei Ströme parallel
Stellen Sie jeden Kanal auf die Hälfte des Ausgangsbedarfs ein. Stellen Sie sicher, dass Sie den
Stromkanal 2 auf 0 Grad zurücksetzen, damit er mit Stromkanal 1 phasengleich ist. Schalten Sie den
Ausgang ein, wenn beide Stromkanäle ausgewählt sind, indem Sie die Schaltfläche ALL ON/OFF (ALLE
EIN/AUS) drücken oder auf diese klicken. Verwenden Sie immer die Schaltfläche ALL ON/OFF (ALLE
EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei Ausgängen mit manuellem
Ramping werden bei Verwendung der PC-Version der RTMS-Software die Schaltflächen ñò angezeigt.
Wenn Sie den Touchscreen verwenden, wird das Symbol für den Steuerungsknopf angezeigt.
Durch Drücken einer dieser beiden Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die
gewünschte Stufe für das manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping
und die anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
3.2 Ströme in Reihe
Zwei Stromkanäle können in Reihe geschaltet werden, um die verfügbare Compliance-Spannung zu
verdoppeln. Aufgrund der Wicklungsimpedanz und der Sättigungscharakteristiken war es schon immer
schwierig, elektromechanische, geerdete Hochimpedanz-Überstromrelais bei hohen Stufenvielfachen zu
prüfen. Die erforderliche Spitzenspannung kann, je nach erforderlichem Prüfstrom, die maximale
Ausgangsspannung eines SMRT36D-Stromausgangskanals überschreiten. Durch den Anschluss von
zwei Stromausgängen in Reihe wird die Bürdenspannung verdoppelt, wodurch höhere Prüfströme durch
die Last erzeugt werden. Es gibt zwei Methoden, um Ströme in Reihe zu schalten. Bei den Modellen mit
potenzialfreiem Ausgang (F oder C) schließen Sie die beiden Stromverstärker wie in der folgenden
Abbildung gezeigt in einer „Push-Push"-Konfiguration an.
