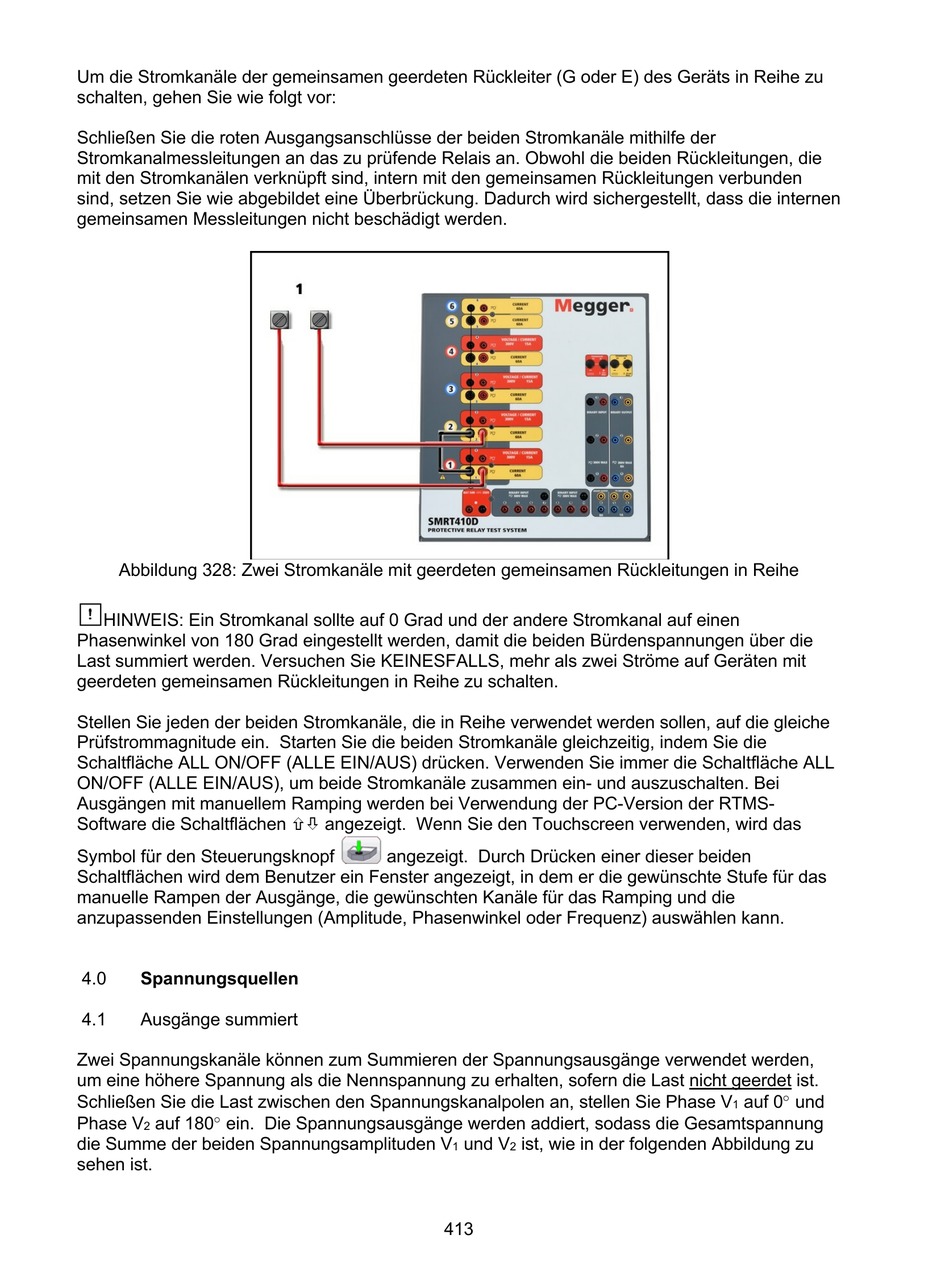

Um die Stromkanäle der gemeinsamen geerdeten Rückleiter (G oder E) des Geräts in Reihe zu
schalten, gehen Sie wie folgt vor:
Schließen Sie die roten Ausgangsanschlüsse der beiden Stromkanäle mithilfe der
Stromkanalmessleitungen an das zu prüfende Relais an. Obwohl die beiden Rückleitungen, die
mit den Stromkanälen verknüpft sind, intern mit den gemeinsamen Rückleitungen verbunden
sind, setzen Sie wie abgebildet eine Überbrückung. Dadurch wird sichergestellt, dass die internen
gemeinsamen Messleitungen nicht beschädigt werden.
Abbildung 328: Zwei Stromkanäle mit geerdeten gemeinsamen Rückleitungen in Reihe
HINWEIS: Ein Stromkanal sollte auf 0 Grad und der andere Stromkanal auf einen
Phasenwinkel von 180 Grad eingestellt werden, damit die beiden Bürdenspannungen über die
Last summiert werden. Versuchen Sie KEINESFALLS, mehr als zwei Ströme auf Geräten mit
geerdeten gemeinsamen Rückleitungen in Reihe zu schalten.
Stellen Sie jeden der beiden Stromkanäle, die in Reihe verwendet werden sollen, auf die gleiche
Prüfstrommagnitude ein. Starten Sie die beiden Stromkanäle gleichzeitig, indem Sie die
Schaltfläche ALL ON/OFF (ALLE EIN/AUS) drücken. Verwenden Sie immer die Schaltfläche ALL
ON/OFF (ALLE EIN/AUS), um beide Stromkanäle zusammen ein- und auszuschalten. Bei
Ausgängen mit manuellem Ramping werden bei Verwendung der PC-Version der RTMS-
Software die Schaltflächen ñò angezeigt. Wenn Sie den Touchscreen verwenden, wird das
Symbol für den Steuerungsknopf
Schaltflächen wird dem Benutzer ein Fenster angezeigt, in dem er die gewünschte Stufe für das
manuelle Rampen der Ausgänge, die gewünschten Kanäle für das Ramping und die
anzupassenden Einstellungen (Amplitude, Phasenwinkel oder Frequenz) auswählen kann.
4.0
Spannungsquellen
4.1
Ausgänge summiert
Zwei Spannungskanäle können zum Summieren der Spannungsausgänge verwendet werden,
um eine höhere Spannung als die Nennspannung zu erhalten, sofern die Last nicht geerdet ist.
Schließen Sie die Last zwischen den Spannungskanalpolen an, stellen Sie Phase V
Phase V
auf 180° ein. Die Spannungsausgänge werden addiert, sodass die Gesamtspannung
2
die Summe der beiden Spannungsamplituden V
sehen ist.
angezeigt. Durch Drücken einer dieser beiden
und V
ist, wie in der folgenden Abbildung zu
1
2
413
auf 0° und
1
