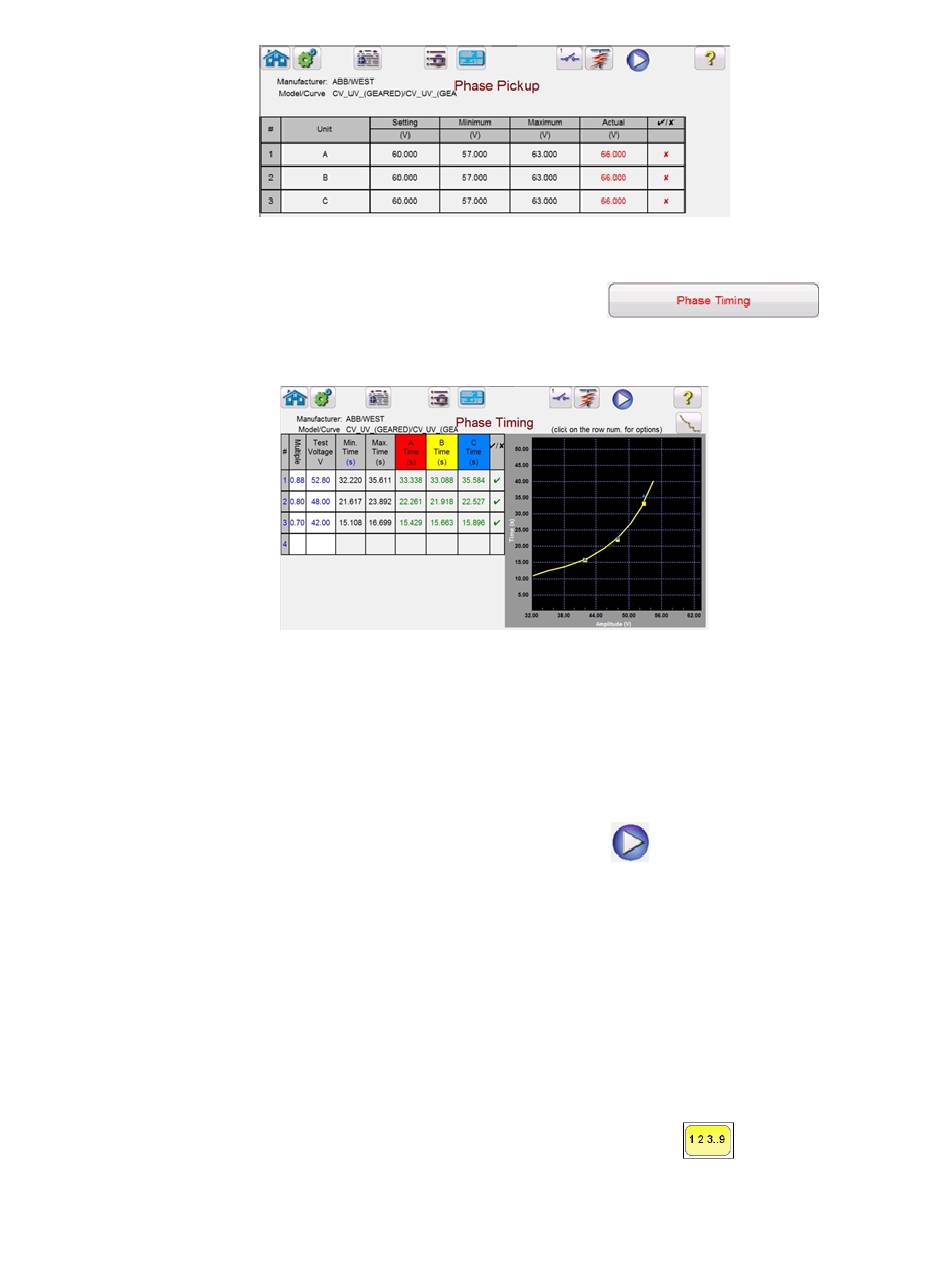

Abbildung 1107: 7: Beispiel für den Messbildschirm „Phase Pickup" (Phasenanregung)
3.5.8.4.2 Schaltfläche „Phase Timing" (Zeitmessprüfungsphase) :
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Phase Timing" (Zeitmessprüfungsphase) zu
gelangen.
Abbildung 11128: Beispiel für den Messbildschirm „Phase Timing" (Zeitmessprüfungsphase)
Auf diesem Bildschirm kann der Benutzer einen zuvor konfigurierten zeitbasierten Unterspannunstest
der Phase ausführen und die Testergebnisse anzeigen. Während des Tests wird der Vektor während
der Prüfdauer in Echtzeit mit dem gewünschten Prüfvielfachenwert bewegt. Auf der linken Seite des
Messbildschirms testet der Benutzer die angelegte Prüfspannung und der Zeitgeber läuft. Wenn das
Relais auslöst, wird die Prüfdauer aufgezeichnet und die Bestanden/Nicht bestanden-Bewertung wird
automatisch angezeigt.
Bei einem zeitbasierten Unterspannungstest der Phase kann der Benutzer den Test durch Drücken
der blauen Schaltfläche „Run Single Test" (Einzeltest ausführen) durchführen. Dadurch wird ein
Dialogfeld geöffnet, in dem die verfügbaren Optionen ausgewählt werden können. Der Benutzer kann
den Vielfachwert der Prüfung ändern, indem er in die gewünschte Zelle klickt (Zeitwerte für
Anregung). Um weitere Prüfpunkte hinzuzufügen, klickt der Benutzer auf das leere Fenster Multiple
(Vielfachwert) und gibt den gewünschten Wert ein. Die Software berechnet die zulässige Mindest-
und Höchstzeit basierend auf der Zeitkurve des Herstellers automatisch. Wenn der Benutzer einen
zeitbasierten Unterspannungstest der Phase durchführt und der Test die maximale Zeit erreicht, wird
ein Textfeld mit der Meldung „max time on exceeded" (max. Aktivierungszeit überschritten) angezeigt.
Das obige Testbeispiel zeigt nur einphasige Zeitelemente. Je nach Benutzereingaben können Sie
auch Zeitmessprüfungen für Leite-Leiter und/oder dreiphasig durchführen, wie in Abbildung 122
gezeigt.
3.5.9 Schaltfläche „Run Sequencer Test" (Sequenzer-Prüflauf) :
3.5.9.1 Testen Wiedereinschaltvorgänge Relais
