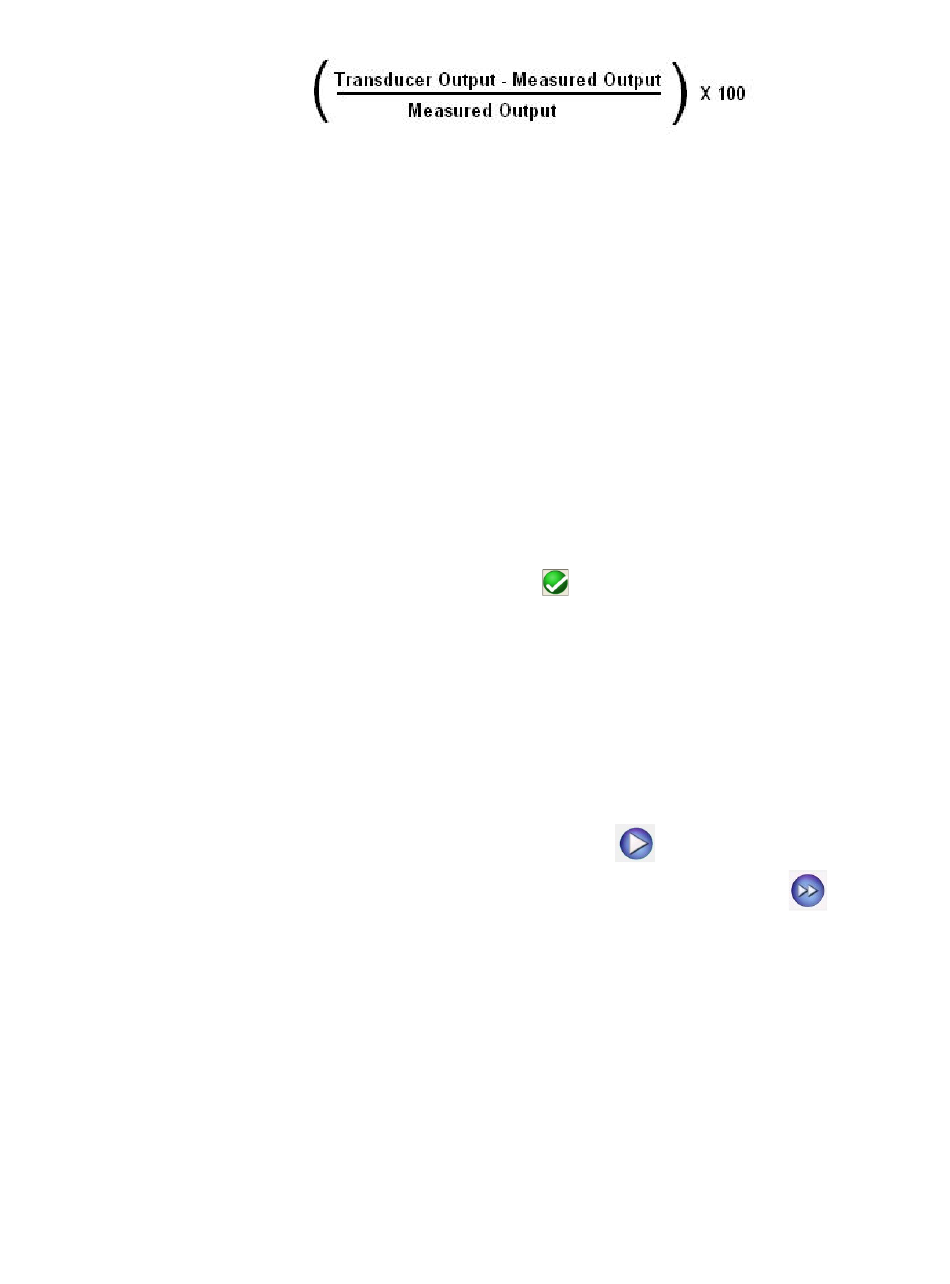

Wenn der im Fenster „Accuracy" (Genauigkeit) angezeigte Wert der
Genauigkeitsspezifikation entspricht, die im Bildschirm „Transducer Setup" (Messwandler-
Setup) festgelegt wurde, wird die Bewertung PASS (Bestanden) angezeigt. Wenn der Wert
die Spezifikationen überschreitet, wird die Bewertung FAILED (Nicht bestanden) angezeigt.
3.7.3 Messwandler prüfen
1. Geben Sie im Bildschirm „Transducer Setup" (Messwandler-Setup) die spezifischen
Daten des Messwandlers ein, z. B. Hersteller, Modellnummer und Seriennummer.
2. Wählen Sie den zu testenden Messwandlertyp aus.
3. Geben Sie den Ausgang des Messwandlers in DC Volt oder Milliampere ein. Geben Sie
die Mindest- und Höchstwerte für den Ausgangstyp an, die der Spannung oder dem
Strom entsprechen. Geben Sie den Wert für die Genauigkeit des Messwandlers ein.
4. Geben Sie die Einschwingzeit oder Ansprechzeit des Messwandlers in Millisekunden ein
(bei selbstversorgten Messwandlern zusätzliche Zeit einplanen).
5. Drücken Sie die grüne Häkchenschaltfläche
6. Je nach ausgewähltem Messwandlertyp wurden die entsprechenden Ausgänge bereits
für Sie ausgewählt. Wenn Sie die Prüfung mit anderen Werten als den voreingestellten
durchführen möchten, drücken Sie auf das Fenster für die Werte, die Sie ändern
möchten. Daraufhin wird ein numerisches Tastenfeld angezeigt. Geben Sie die
gewünschten Werte über das Tastenfeld ein.
7. Schließen Sie die ausgewählten Ausgänge an die entsprechenden Eingangsanschlüsse
des Messwandlers an.
8. Wenn für den Messwandler eine externe Stromquelle erforderlich ist (für AUX-
Stromversorgung), schließen Sie jetzt Ihre externe Stromquelle an.
9. Drücken Sie die blaue Schaltfläche Run Single Test
eine einzelne Prüfung oder drücken Sie die Schaltfläche Run ALL Tests
Prüfungen ausführen) zum Ausführen des entsprechenden Prüfungen. Die Ausgänge
werden eingeschaltet.
10. Das Testergebnis wird im Abschnitt „Transducer Output" (Messwandlerausgang) des
Fensters angezeigt.
3.7.4

Speichern von Ergebnissen

1. Nach Abschluss des Tests müssen die Ergebnisse und die Testdatei auf einer internen
Festplatte gespeichert werden. Drücken Sie dazu die Schaltfläche File (Datei). Dadurch
wird das Fenster Speichern unter geöffnet.
168
am oberen Bildschirmrand.
(Einzelprüflauf ausführen) für
Rev 15; Datum: 06/2018
(ALLE
Teil 81757
