Schaltfläche "Ground Directional" (Erdungsrichtung) - Megger Stvi Benutzerhandbuch

Drücken Sie diese Schaltfläche, um zum Messbildschirm „Ground Instantaneous" (Erde unverzögert)
zu gelangen.

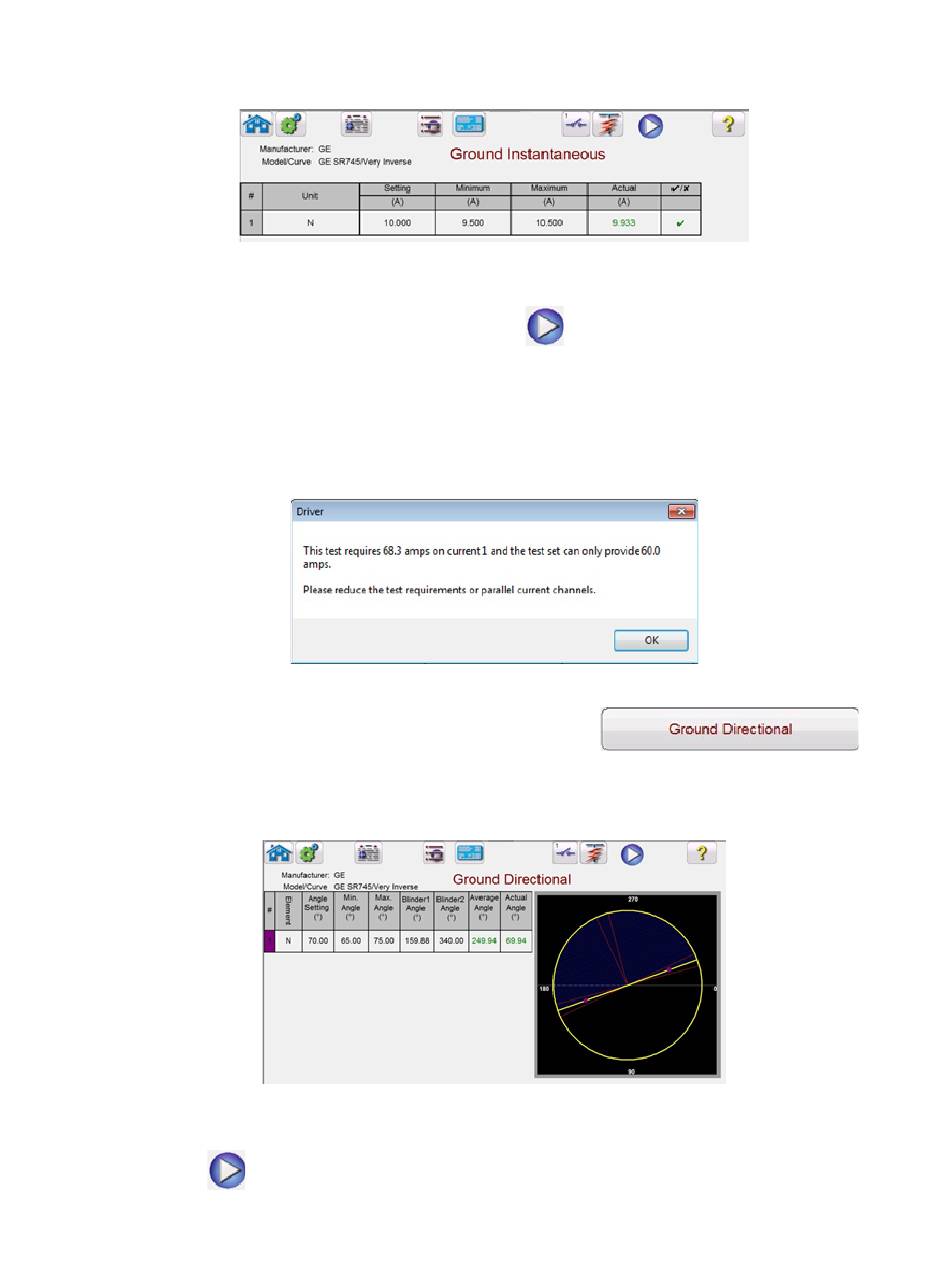

Abbildung 884: Beispiel für den Messbildschirm „Ground Instantaneous" (Erde unverzögert)
Bei Überstromtests der unverzögerten Erdung kann der Benutzer den Test durch Drücken der blauen
Schaltfläche „Run Single Test" (Einzeltest ausführen) durchführen. Dadurch wird ein Dialogfeld
geöffnet, in dem die verfügbaren Optionen ausgewählt werden können. Wenn der Benutzer einen
Prüfstrom auf einen Wert setzt, der die Kapazität des Verstärkers übersteigt, und dann den Test
auszuführen versucht, wird ein Warnmeldungsfenster angezeigt, in dem erklärt wird, warum der Test
nicht ausgeführt werden kann (der erforderliche Prüfstromwert wäre in diesem Fall höher als die
Verstärkerleistung). Der Benutzer hat die Möglichkeit, den erforderlichen Prüfstrom für Einzelkanäle zu
begrenzen oder die Parallelkanäle zu reduzieren. Siehe Abbildung unten.
Abbildung 895: Beispiel für eine Warnmeldung
3.5.6.1.4.8 Schaltfläche „Ground Directional" (Erdungsrichtung) :
Drücken Sie diese Schaltfläche, um zum Messbildschirm „Ground Directional" (Erdungsrichtung) zu
gelangen.
Abbildung 906: Beispiel für den Messbildschirm „Ground Directional" (Erdungsrichtung)
In diesem Bildschirm kann der Erdungsrichtungstest durch Drücken der blauen Schaltfläche „Run
Test" (Prüflauf) ausgeführt werden. Auf der rechten Seite des Testbildschirms kann der
Benutzer sehen, dass sich der Testzeiger in Echtzeit bewegt, während auf der linken Seite zu sehen
