Bedienung

4.3

Messleitungen und Anschlüsse

Der Aufbau der Messleitung und die Anschlüsse werden als Teil des Prüfablaufs beschrieben.

AUFMERKSAMKEIT :

Leitungen und Kabel vollständig abgewickelt und ohne Schlaufen verlegt worden sind.

AUFMERKSAMKEIT :

darauf, dass sie nicht zu nahe beieinander liegen. Dadurch soll die Wirkung der gegenseitigen Induktivität

minimiert werden. Die Messleitungen müssen mindestens einen Meter auseinander liegen.

4.4

Prüfmodi

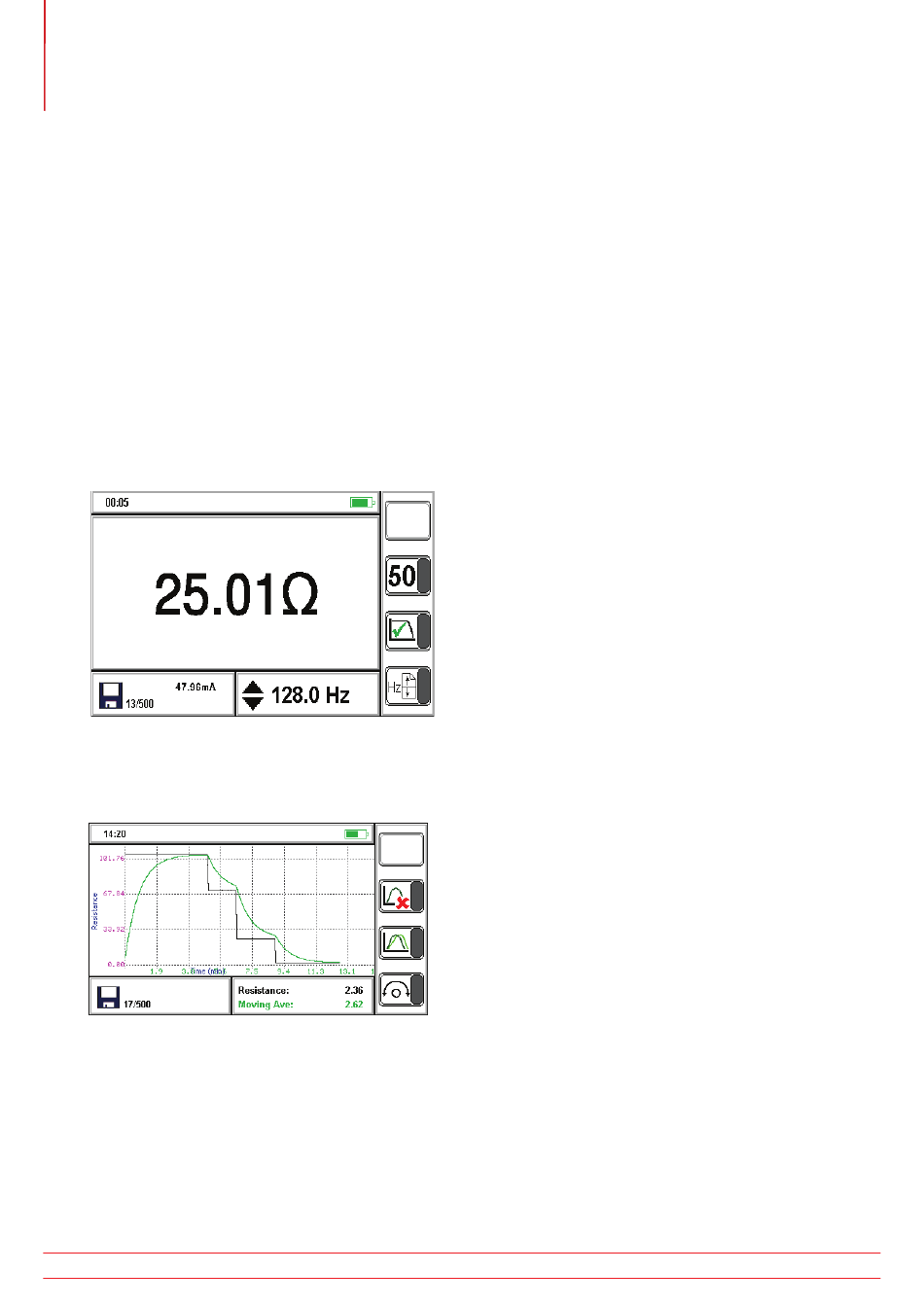

Das Gerät kann in zwei Modi arbeiten, um eine Prüfung durchzuführen:

Im manuellen Modus kann das Prüfergebnis als einzelnes digitales Ableseergebnis oder als fortlaufend aktualisiertes

digitales Ableseergebnis angezeigt werden.

Im Dauermodus wird ein fortlaufend aktualisiertes Diagramm angezeigt.

Grüne Linie: Messlinie

„

Schwarze Linie: Aufgezeichneter Mittelwert

„

DET2/3

Wenn das Gerät an Elektroden angeschlossen ist, vergewissern Sie sich, dass alle

Wenn Sie die Messleitungen zu den einzelnen Fernspitzen herausführen, achten Sie
