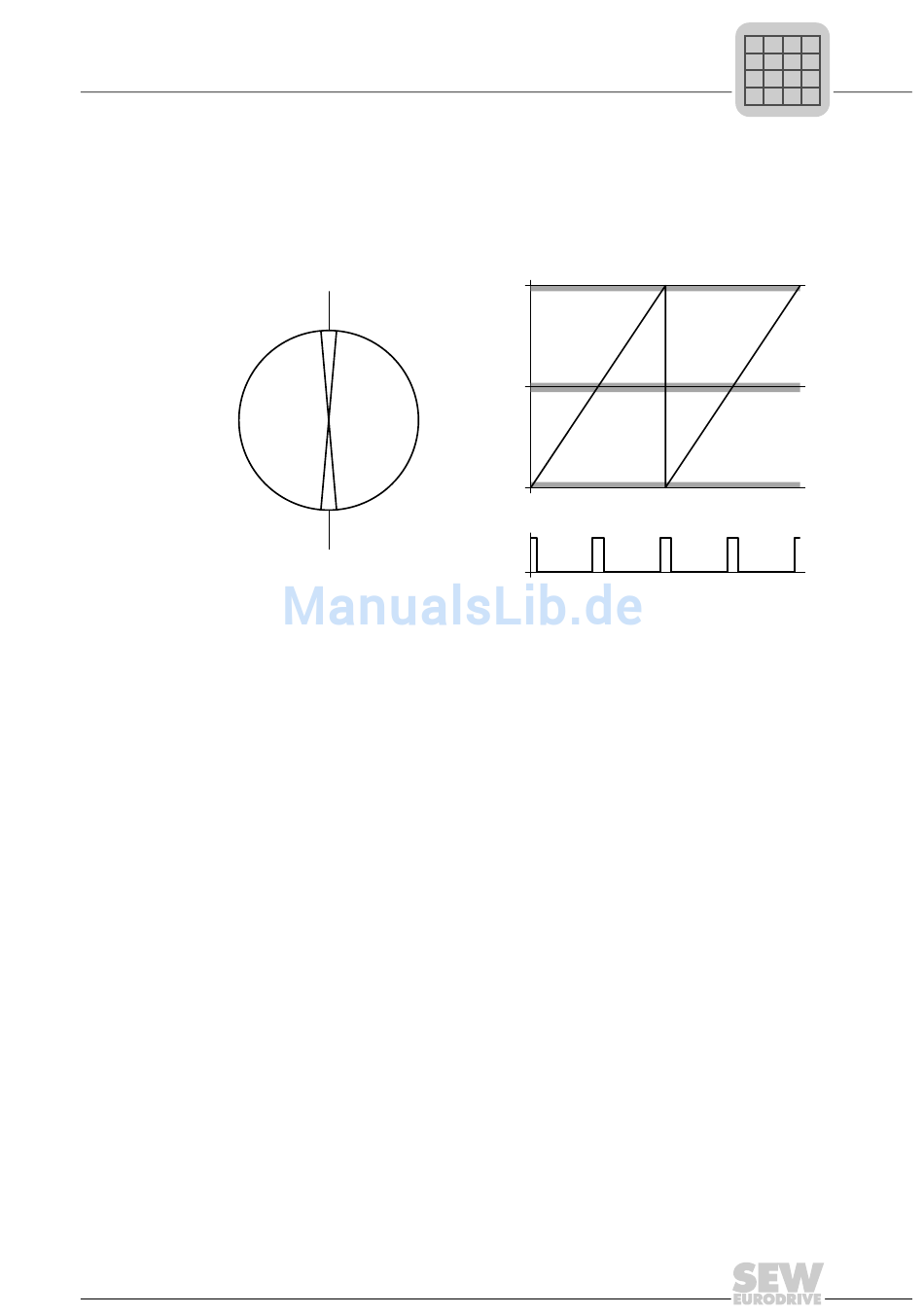

Beispiel Ein Modulo-Rundtisch hat 2 Bearbeitungsstationen, die um 180° versetzt angeordnet
sind. Er wird über ein Getriebe mit der Übersetzung 5:1 angetrieben. Ein Ausgang soll
gesetzt werden, wenn der Antrieb sich im Bereich der Stationen +/-5° befindet.
(Anmerkung: bei aktiver Modulo-Funktion wird eine Lastumdrehung von 360° mit 65536
Inkrementen aufgelöst - siehe Modulo-Funktion)
Notwendige Para- P620 = IPOS
metereinstellungen
P960 = z. B. KURZ
P961 = 5
P962 = 1
P963 = 4096
Handbuch – IPOSplus®
Wegerfassung und Positionierung
360°
65536 Inc
355° 5°
64626 Inc 910 Inc
185°
175°
33678 Inc
31858 Inc
180°
32768 Inc
plus®
-Ausgang
Nockenschaltwerke
360°
180°
0°
