9.3.3

Aktivieren und Deaktivieren der Funktion Offset

Über die Systemvariable DRS CTRL. H476 können die zwei programmierbaren Aus-
gänge der DRS11 gesetzt und zurückgesetzt werden.

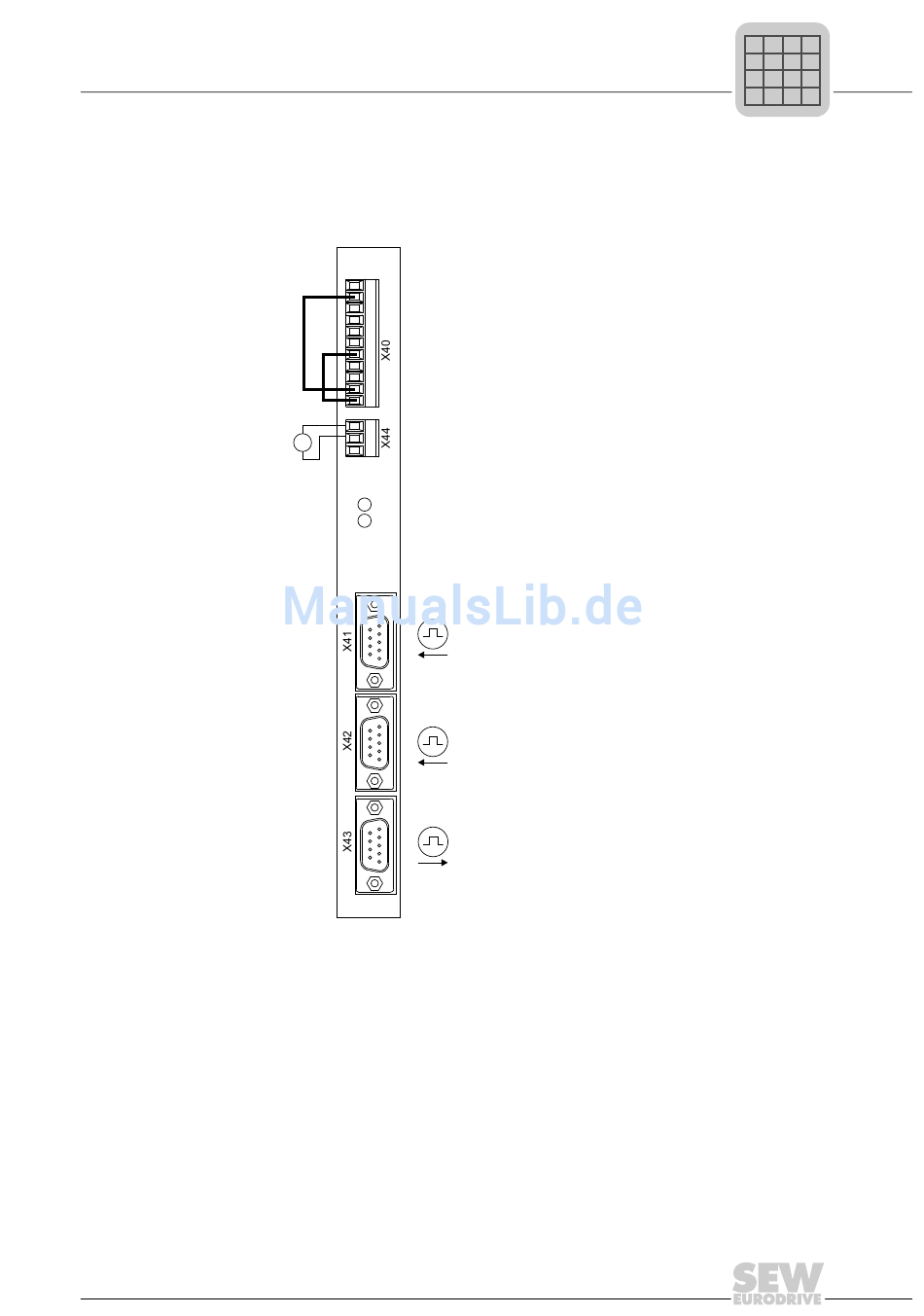

Verdrahtungsbeispiel Offset:
DC 24 V
Durch den Befehl BSET H476.1 wird der Ausgang X40:10 gesetzt. Durch die Brücke
von X40:10 zu X40:2 wird somit ein Signal auf X40:2 geschaltet und die Funktion "Off-
set" wird aktiviert.
Handbuch – IPOSplus®
®
IPOSplus und synchronisierte Bewegungen
Synchronlauf mit DRS-Optionskarte
DRS11B
EINGØ..5
1
2
3
4
5
6
DCOM
7
V024
8
AUSGØ..1
9
10
11
DGND
-
1
2
V
3
+
Sync
OFF
5
9
6
1
5
9
6
1
5
9
6
1
n
n
kVA
kVA
9
f
f
i
i
P Hz Hz
P
478833419
