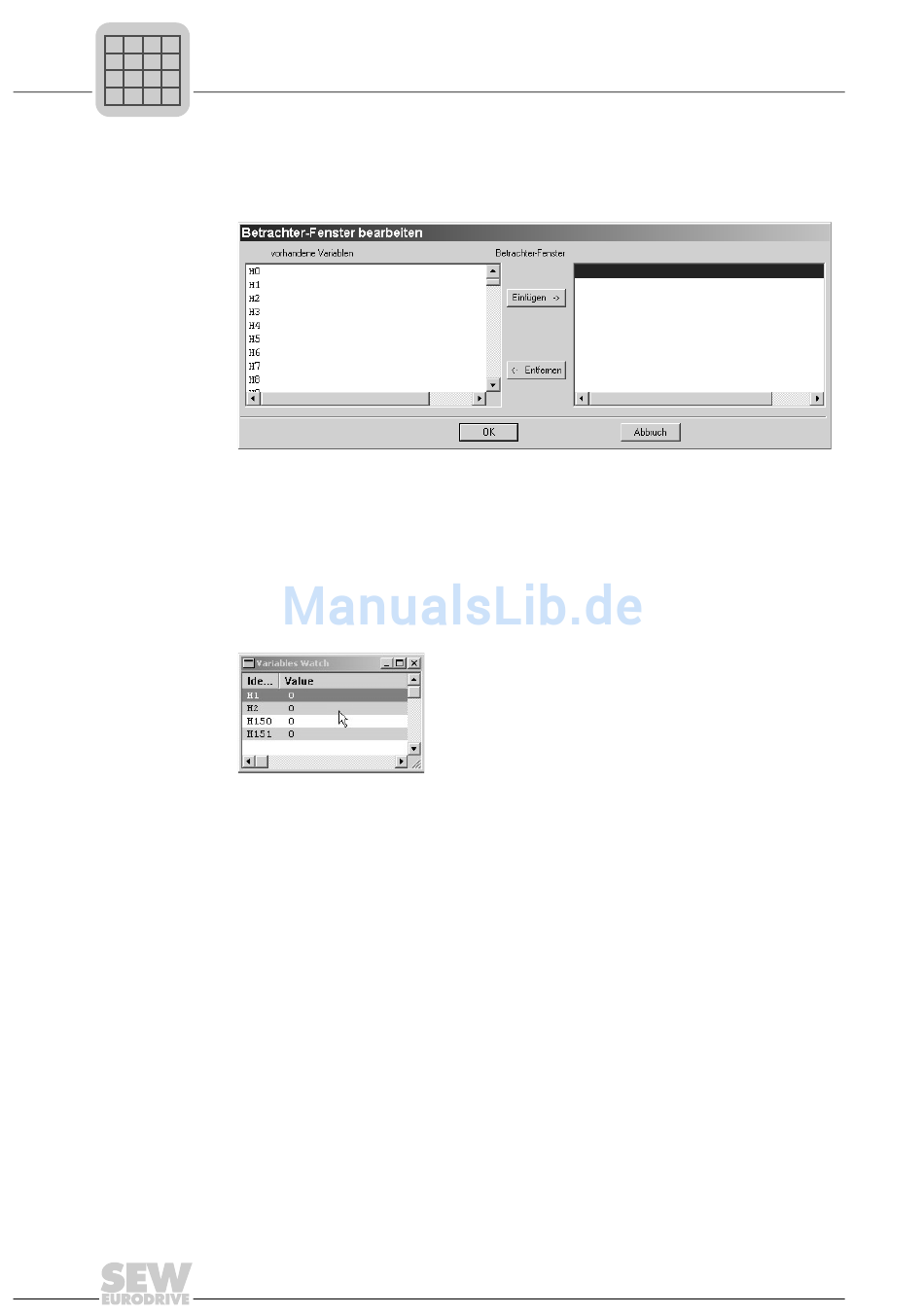

Das Einrichten eines Betrachterfensters geschieht über den Menüpunkt [Anzeige] /
[Ausgewählte Variablen] / [Bearbeiten]. Folgendes Fenster erscheint:
Variablen auswählen
Durch einen Doppelklick auf die gewünschte Variable oder durch Markieren und an-
schließendes Drücken der Schaltfläche [Einfügen] können die gewünschten Variablen
dem Betrachterfenster zugewiesen werden. Die ausgewählten Variablen erscheinen in
der Liste auf der rechten Seite des Fensters. Um eine Variable aus dem Betrachterfens-
ter zu entfernen, muss diese in der Liste markiert und der Button [Entfernen] betätigt
werden.
Ausgewählte Variable anzeigen:
Das Fenster hat das gleiche Aussehen wie das komplette Variablenfenster, enthält je-
doch nur die ausgewählten Variablen.
Da die Verwendung der Standard-Variablennamen (z.B. H1, H2 usw.) bei großen Pro-
grammen recht unübersichtlich wird, können den Variablen symbolische Bezeichner zu-
geordnet werden, die dann an dieser Stelle auch angezeigt werden.
