Beispiel 1 Lesen eines "geräteinternen" Parameters (Analogeingang AI1)
Der Anzeigeparameter P020 mit der Indexnummer 8331 wird mit nachfolgendem
IPOS

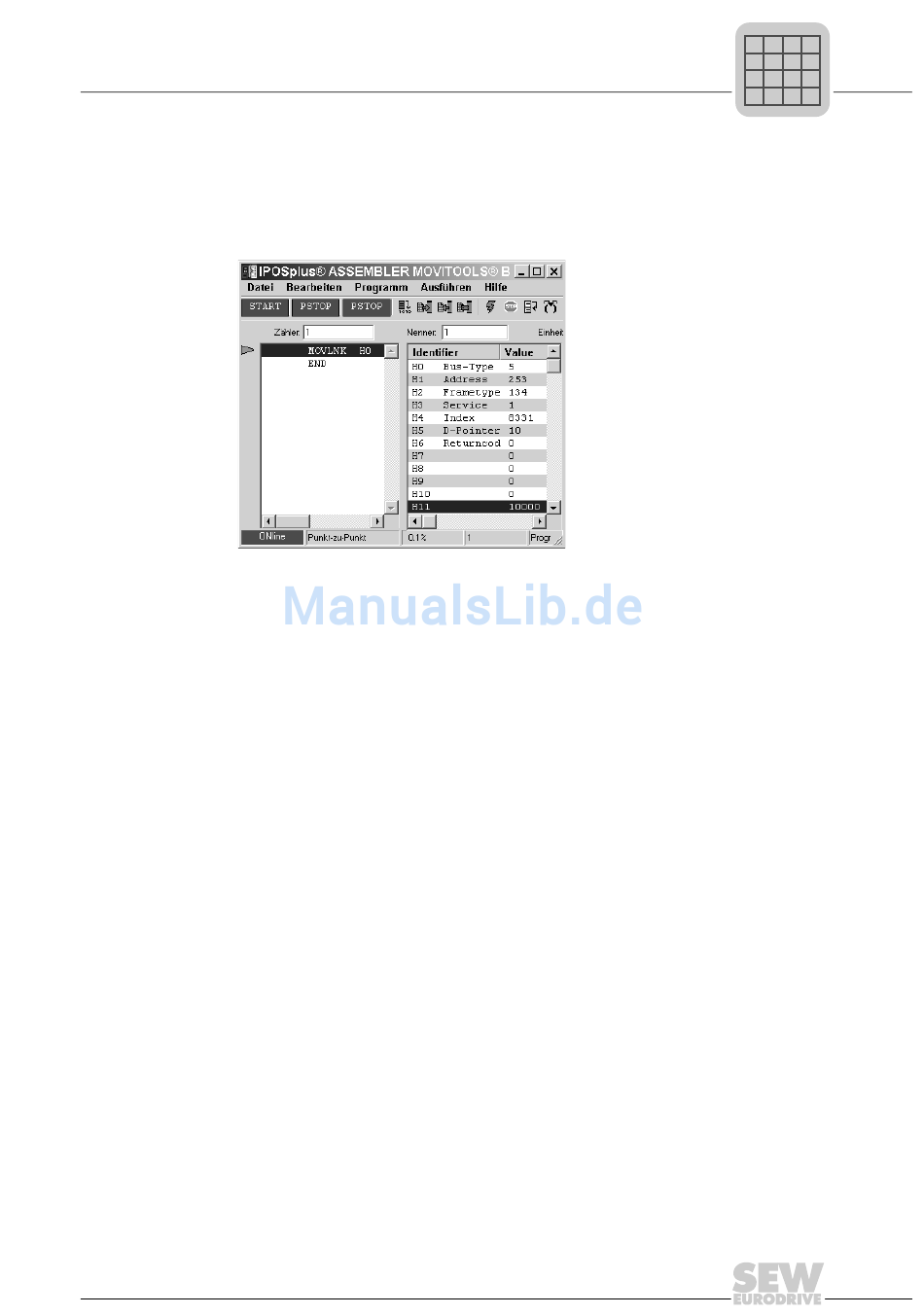

schrieben. Die Variablenstruktur wurde hier im Variablen-Editierfenster eingegeben. Es
ist auch möglich die Variablenstruktur mit SET-Befehlen im Programm zu erstellen.
H0 Bus-Type
H1 Address
H2 Frametype
H3 Service
H4 Index
H5 D-Pointer
Beispiel 2 Achs-zu-Achs-Kommunikation: Variablen eines anderen Umrichters über SBus
lesen
Auf der Empfänger-Achse wird der Wert der Variablen H005 gelesen und im Sender auf
die Variable H010 geschrieben. Hierzu sind 2 Umrichter über den SBus zu verbinden
und die Abschlusswiderstände (über DIP-Schalter S12) zu aktivieren.
Handbuch – IPOSplus®
plus®
-Programm und Parametereinstellung gelesen und auf die Variable H011 ge-
5 = SBus (ohne Bedeutung)
253 = eigene Adresse
134 = nur Para
1 = Lesen
8331 = Index von P020
10 = Datenpointer Wert liegt bei H10
Assembler – Befehle
Kommunikationsbefehle
