SEW IPOS plus Handbuch Seite 313

Beispiel 3 Ansteuern eines MOVIMOT
Das MOVIMOT
Eine Kommunikation mit MOVIMOT
kann nur über den Prozessdatenkanal mit 2PD oder 3PD (min. Steuerwort und Dreh-
zahl) erfolgen.

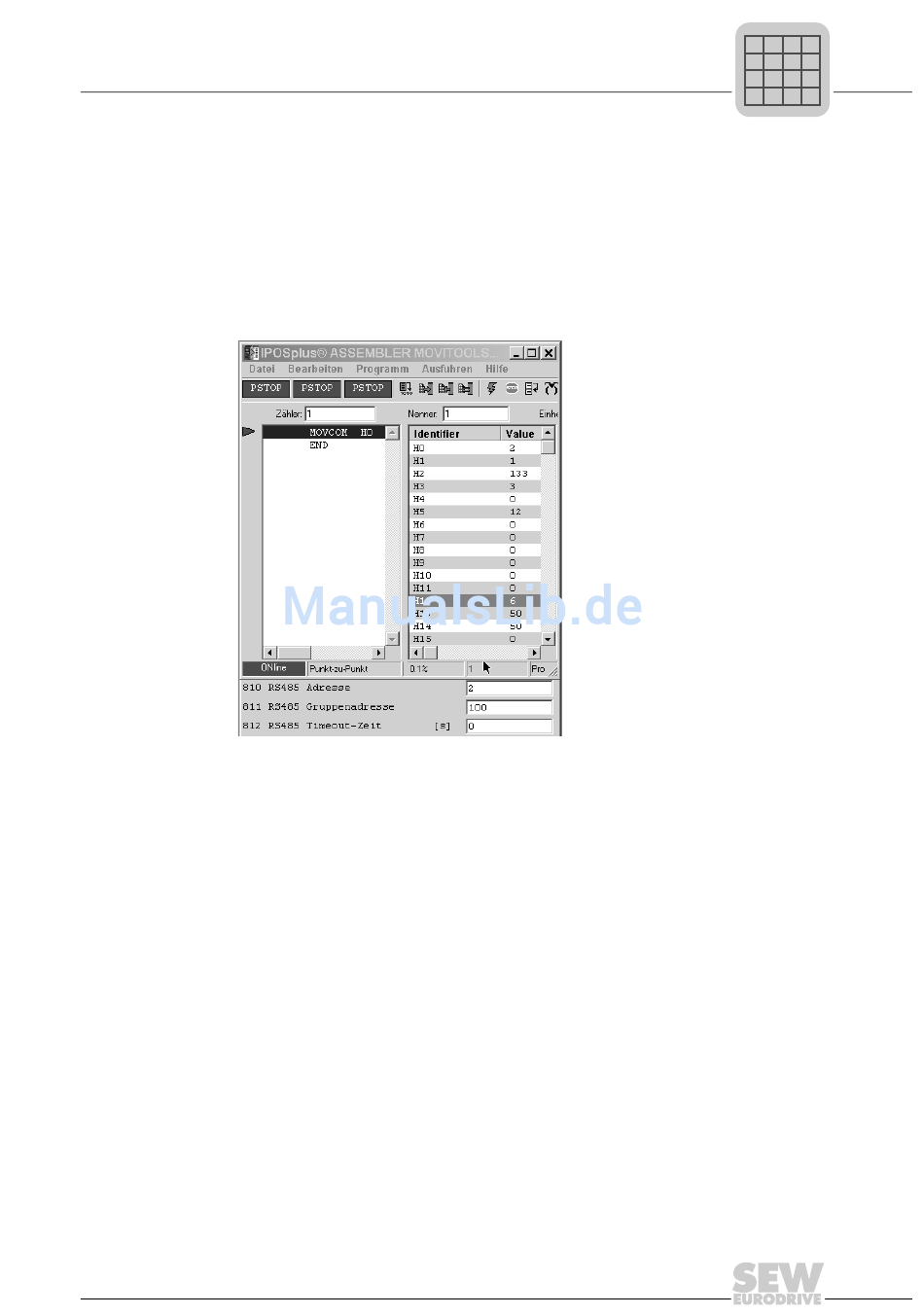

Im nachfolgenden Beispiel wird das MOVIMOT
wort 1, Drehzahl und Rampe) angesteuert.
Die Werte hierfür sind in den Variablen H012 ... H014 einzutragen.
H0 Bus-Type
H1 Address
H2 Frametype
H3 Service
H4 Index
H5 D-Pointer
H12
H13
H14
Handbuch – IPOSplus®
Kommunikationsbefehle
®
über RS-485 und 3PD
® ®
ist gemäß MOVIMOT -Betriebsanleitung in Betrieb zu nehmen.
®
ist nur über RS-485 möglich. Eine Ansteuerung
2 = RS-485
1 = RS-485-Adresse des Empfängers (MOVIMOT
133 = 3PD
3 = Schreiben ohne Speichern
0 = ohne Bedeutung bei PD
12 = Datenpointer Wert liegt bei H12
6 = PO1 Steuerwort
50 = PO2 Drehzahl in Prozent
50 = PO3 Rampe in Prozent
Assembler – Befehle
®
mit 3 Prozessausgangsdaten (Steuer-
®
)
n
n
kVA
kVA
23
f
f
i
i
P Hz Hz
P
514510219
313
