Assembler – Programmierung
22
f
f
Binäre Ein-/Ausgänge
i
i
P Hz Hz
P
Setzen einzelner
Ausgänge
294

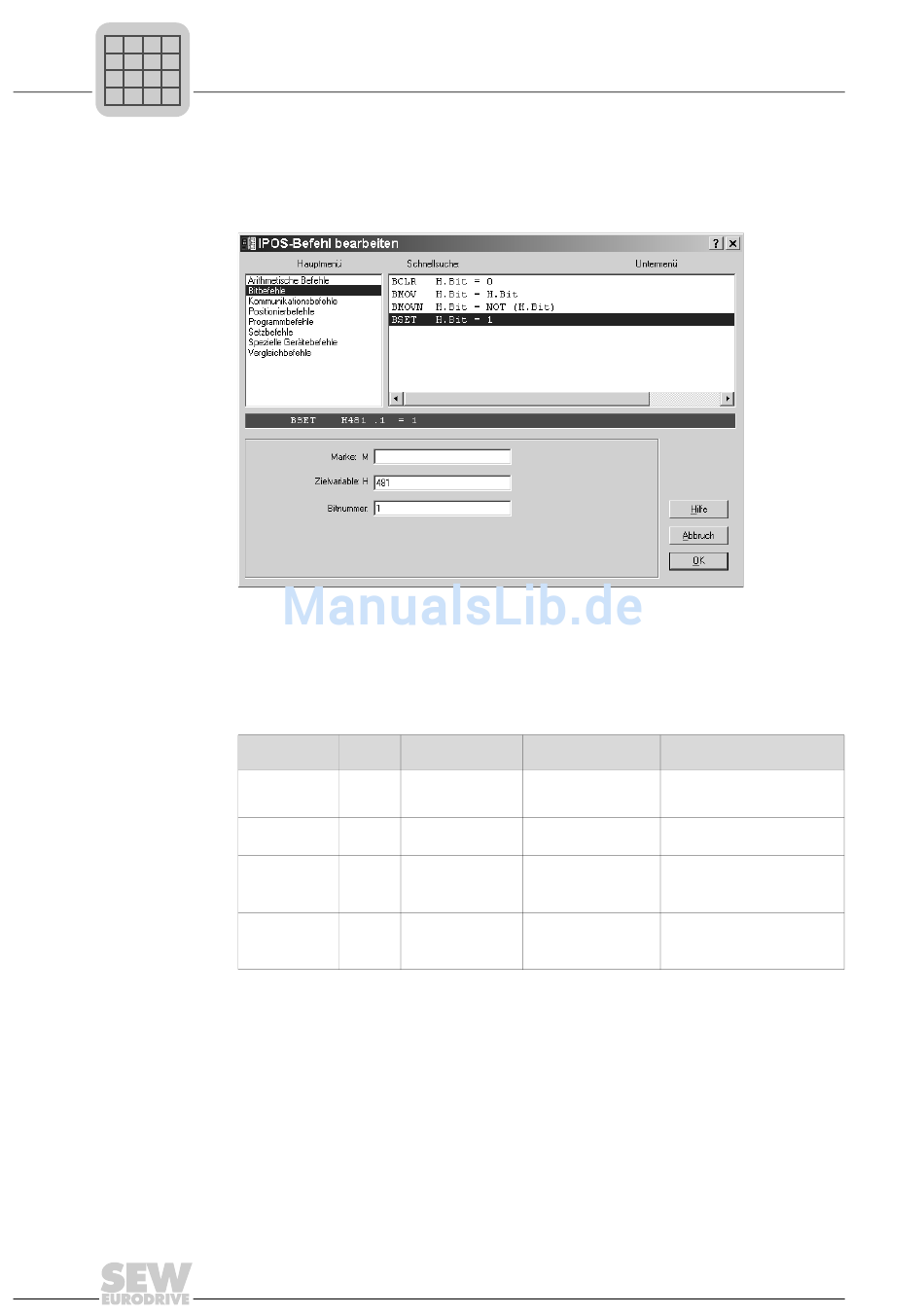

Für das Setzen / Rücksetzen einzelner Ausgänge werden die Befehle BSET und
BCLR verwendet. Hierzu ist die zur Klemme gehörende Bitnummer als Operand in die
Befehlsmaske einzutragen. Im nachfolgenden Beispiel soll der Ausgang DO01 auf "1"
gesetzt werden:
Übersicht über Befehle und Parameter zum Setzen / Rücksetzen von binären Ausgän-
gen:
Tabelle 4: Befehle zum Setzen der binären Ausgänge
Gerät Ausgang Setzen (1-Pegel)
®
MOVIDRIVE A
DB00 -
®
MOVIDRIVE B
®
DO01 BSET H481.1 = 1
MOVIDRIVE A
®
MOVIDRIVE B
DO02 BSET H481.2 = 1
DO03 BSET H481.3 = 1
®
MOVIDRIVE B DO04 BSET H481.4 = 1
DO05 BSET H481.5 = 1
DO10 BSET H480.0 = 1
Option ... ...
DO17 BSET H480.7 = 1
Rücksetzen (0-Pegel) Parameter auf "IPOS-Aus-
gang"
Fest auf "/Bremse" eingestellt,
- d.h. nicht programmierbar. Wird
von der Firmware gesteuert.
BCLR H481.1 = 0 P620
BCLR H481.2 = 0 P621
BCLR H483.1 = 0 P622
BCLR H481.4 = 0 P623
BCLR H481.5 = 0 P624
BCLR H480.0 = 0 P630
... ...
BCLR H480.7 = 0 P637
