Counter

Die MQx-Module besitzen einen Counter, der wahlweise auf DI0 oder DI1 gelegt wer-
den kann. Gezählt werden die positiven Flanken bis zu einer maximalen Eingangsfre-
quenz von 4 kHz. Für die Aktivierung der Counterfunktion wird der entsprechende Ein-
gang auf „MQX GEBER IN" umprogrammiert. Die Umprogrammierung bewirkt gleich-
zeitig das Ausschalten der Eingangsfilterung. Das Eingangssignal für den Counter muss
deswegen störungsfrei und prellfrei sein. Der Wert des Counters wird in Variable H511
geschrieben.
HINWEIS
Wenn beide Eingänge DI0 und DI1 auf „MQX GEBER IN" programmiert werden, wird
automatisch die Näherungsgeberauswertung aktiviert, die Counterfunktion ist dann
ausgeschaltet.
7.5.7

Anschluss der Einbaugeber

Die Verkabelung der Einbaugeber kann mit den LEDs der MQx geprüft werden. Bei
langsam drehendem Motor blinken die LEDs der Eingänge DI0 und DI1.
Anschluss Nähe- Um die Einbaugeber NV26 (Näherungsgeber) anzuschließen, beziehen Sie sich auf das
rungsgeber NV26 Handbuch "Antriebssystem für dezentrale Installation PROFIBUS-Schnittstellen, -Feld-
verteiler".

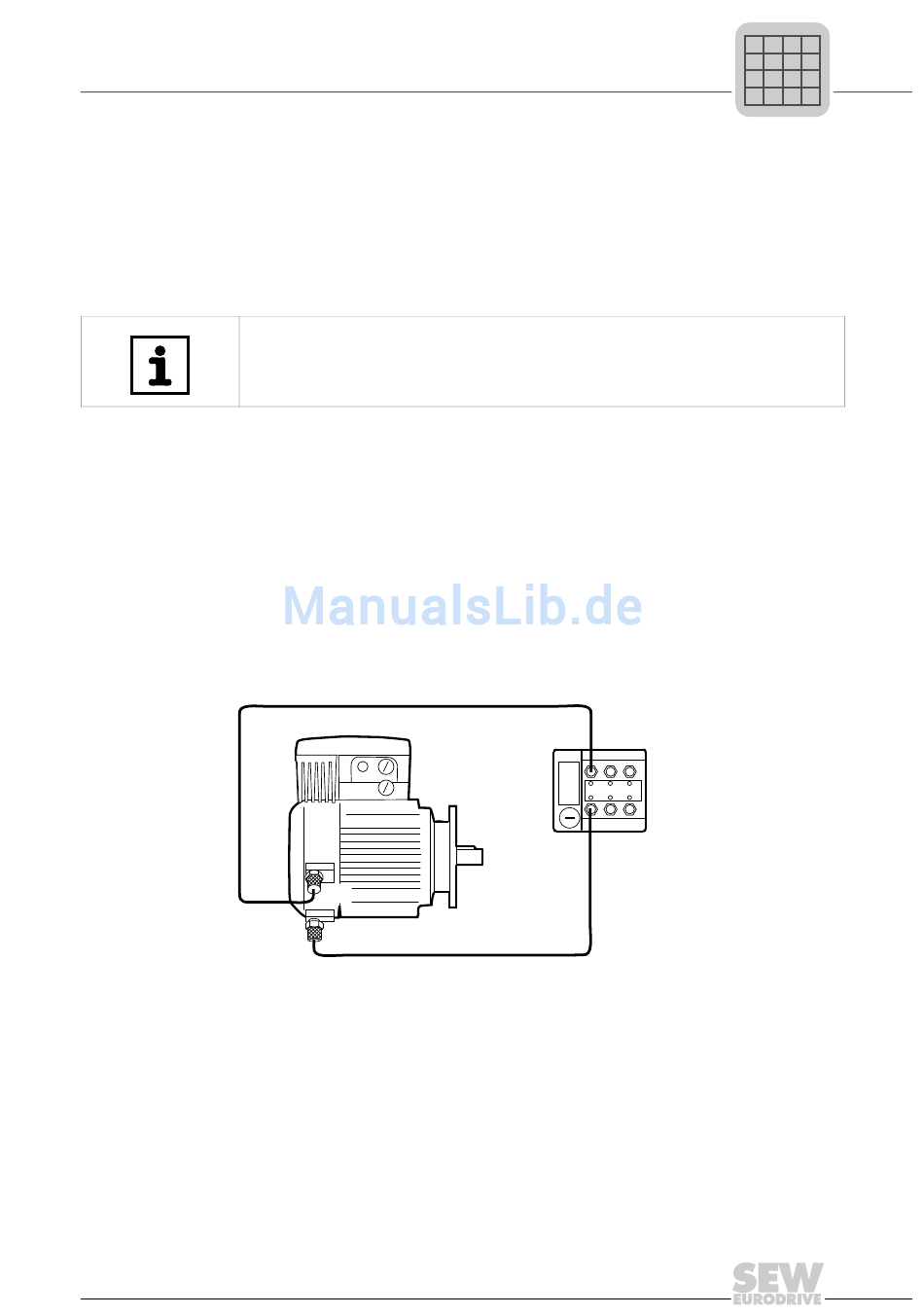

Für die Verdrahtung sind zwei einfache Sensorkabel, 4polig, geschirmt mit Stecker und
Buchse in M12 notwendig. Die Kabel verbinden die Initiatoren des NV26 mit DI0 und DI1
des Busmoduls.
Es wird empfohlen M12-Stecker und Buchsen in Metallausführung zu verwenden und
den Schirm beidseitig aufzulegen.
Falls die MQx-Schnittstelle die Motorposition in H511 in die falsche Richtung zählt, müs-
sen die M12-Stecker an den Eingängen DI0 und DI1 getauscht werden.
Anschluss Inkre- Um die Einbaugeber EI76 und ES16 anzuschließen, beziehen Sie sich auf das Hand-
mentalgeber EI76, buch "Antriebssystem für dezentrale Installation PROFIBUS-Schnittstellen, -Feldvertei-
ES16 ler".
