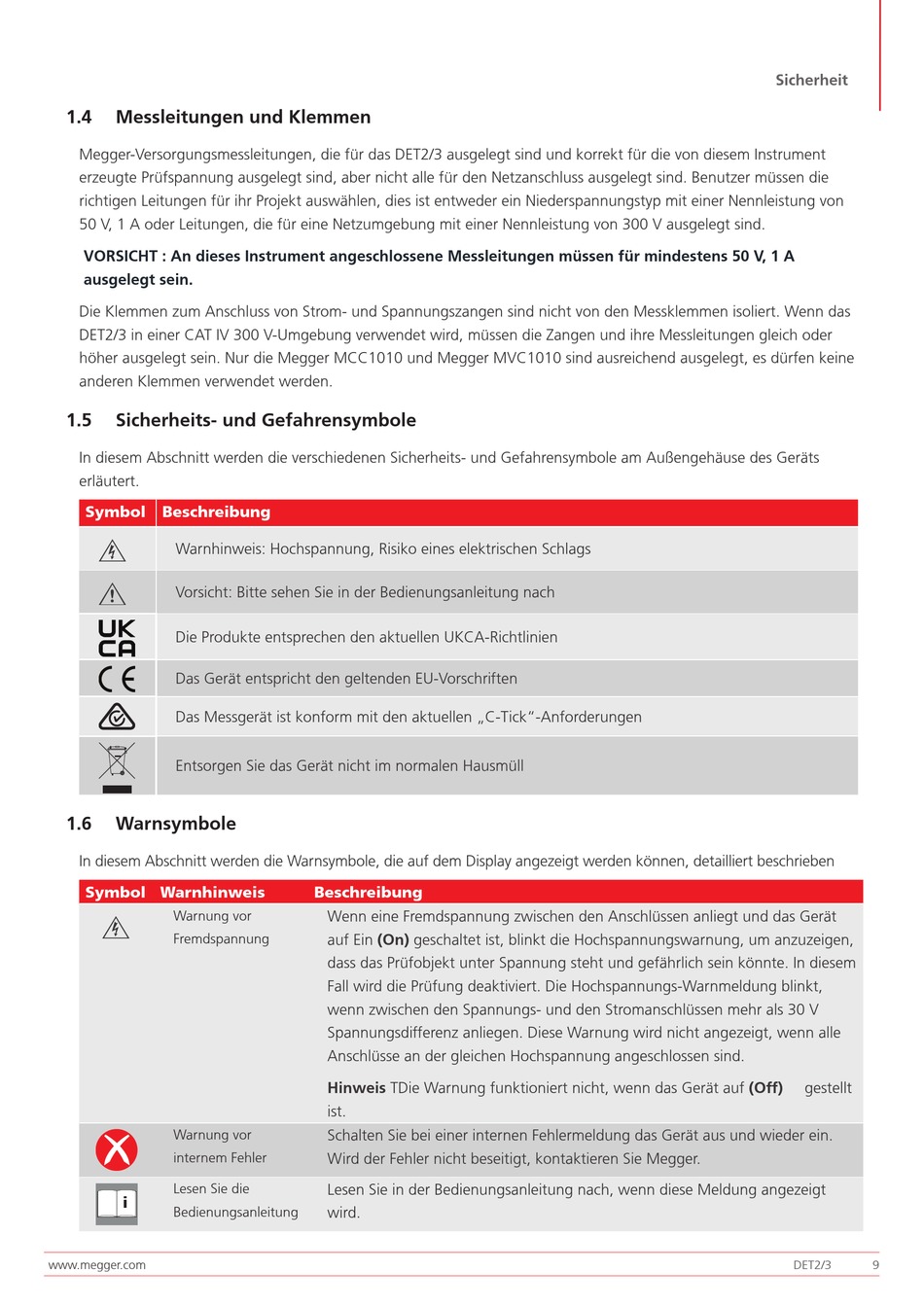

1.4
Messleitungen und Klemmen
Megger-Versorgungsmessleitungen, die für das DET2/3 ausgelegt sind und korrekt für die von diesem Instrument
erzeugte Prüfspannung ausgelegt sind, aber nicht alle für den Netzanschluss ausgelegt sind. Benutzer müssen die
richtigen Leitungen für ihr Projekt auswählen, dies ist entweder ein Niederspannungstyp mit einer Nennleistung von
50 V, 1 A oder Leitungen, die für eine Netzumgebung mit einer Nennleistung von 300 V ausgelegt sind.
VORSICHT : An dieses Instrument angeschlossene Messleitungen müssen für mindestens 50 V, 1 A
ausgelegt sein.
Die Klemmen zum Anschluss von Strom- und Spannungszangen sind nicht von den Messklemmen isoliert. Wenn das
DET2/3 in einer CAT IV 300 V-Umgebung verwendet wird, müssen die Zangen und ihre Messleitungen gleich oder
höher ausgelegt sein. Nur die Megger MCC1010 und Megger MVC1010 sind ausreichend ausgelegt, es dürfen keine
anderen Klemmen verwendet werden.
1.5
Sicherheits- und Gefahrensymbole
In diesem Abschnitt werden die verschiedenen Sicherheits- und Gefahrensymbole am Außengehäuse des Geräts
erläutert.
Symbol
Beschreibung
F
Warnhinweis: Hochspannung, Risiko eines elektrischen Schlags
G
Vorsicht: Bitte sehen Sie in der Bedienungsanleitung nach
Die Produkte entsprechen den aktuellen UKCA-Richtlinien
Das Gerät entspricht den geltenden EU-Vorschriften
Das Messgerät ist konform mit den aktuellen „C-Tick"-Anforderungen
Entsorgen Sie das Gerät nicht im normalen Hausmüll
1.6
Warnsymbole
In diesem Abschnitt werden die Warnsymbole, die auf dem Display angezeigt werden können, detailliert beschrieben
Symbol Warnhinweis
Warnung vor
F
Fremdspannung
Warnung vor
internem Fehler
Lesen Sie die
i
Bedienungsanleitung
www.megger.com
Beschreibung
Wenn eine Fremdspannung zwischen den Anschlüssen anliegt und das Gerät
auf Ein (On) geschaltet ist, blinkt die Hochspannungswarnung, um anzuzeigen,
dass das Prüfobjekt unter Spannung steht und gefährlich sein könnte. In diesem
Fall wird die Prüfung deaktiviert. Die Hochspannungs-Warnmeldung blinkt,
wenn zwischen den Spannungs- und den Stromanschlüssen mehr als 30 V
Spannungsdifferenz anliegen. Diese Warnung wird nicht angezeigt, wenn alle
Anschlüsse an der gleichen Hochspannung angeschlossen sind.
Hinweis TDie Warnung funktioniert nicht, wenn das Gerät auf (Off)
ist.
Schalten Sie bei einer internen Fehlermeldung das Gerät aus und wieder ein.
Wird der Fehler nicht beseitigt, kontaktieren Sie Megger.
Lesen Sie in der Bedienungsanleitung nach, wenn diese Meldung angezeigt
wird.
Sicherheit
gestellt
DET2/3
9
