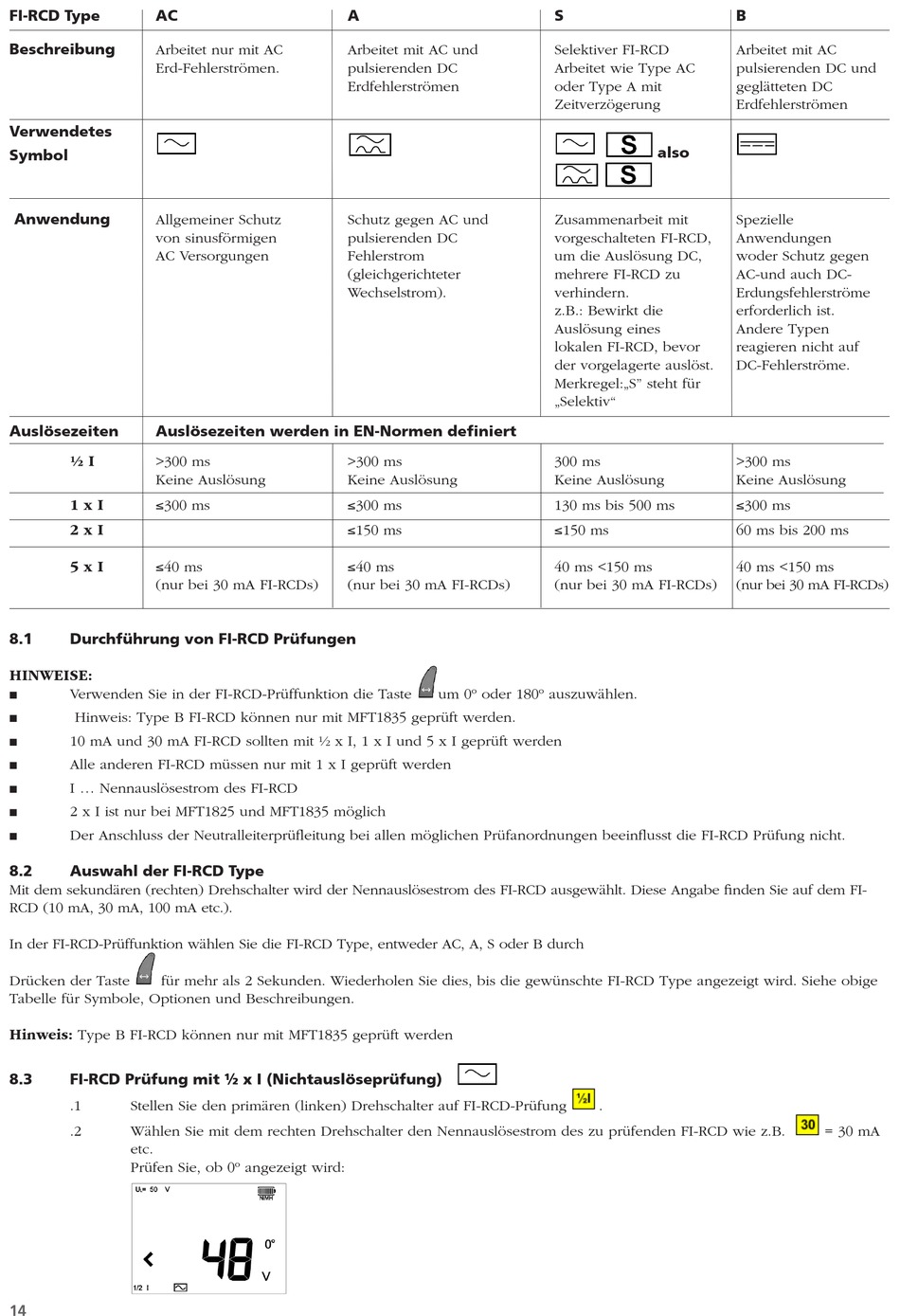

FI-RCD Type AC
Beschreibung
Arbeitet nur mit AC
Erd-Fehlerströmen.
Verwendetes
Symbol
Anwendung Allgemeiner Schutz
von sinusförmigen
AC Versorgungen
Auslösezeiten Auslösezeiten werden in EN-Normen definiert
½ I >300 ms
Keine Auslösung
1 x I
≤300 ms
2 x I
5 x I
≤40 ms
(nur bei 30 mA FI-RCDs)
8.1 Durchführung von FI-RCD Prüfungen
HINWEISE:
Verwenden Sie in der FI-RCD-Prüffunktion die Taste
n
Hinweis: Type B FI-RCD können nur mit MFT1835 geprüft werden.
n
10 mA und 30 mA FI-RCD sollten mit ½ x I, 1 x I und 5 x I geprüft werden
n
Alle anderen FI-RCD müssen nur mit 1 x I geprüft werden
n
I ... Nennauslösestrom des FI-RCD
n
2 x I ist nur bei MFT1825 und MFT1835 möglich
n
Der Anschluss der Neutralleiterprüfleitung bei allen möglichen Prüfanordnungen beeinflusst die FI-RCD Prüfung nicht.
n
8.2

Auswahl der FI-RCD Type

Mit dem sekundären (rechten) Drehschalter wird der Nennauslösestrom des FI-RCD ausgewählt. Diese Angabe finden Sie auf dem FI-
RCD (10 mA, 30 mA, 100 mA etc.).
In der FI-RCD-Prüffunktion wählen Sie die FI-RCD Type, entweder AC, A, S oder B durch
Drücken der Taste für mehr als 2 Sekunden. Wiederholen Sie dies, bis die gewünschte FI-RCD Type angezeigt wird. Siehe obige
Tabelle für Symbole, Optionen und Beschreibungen.
Hinweis: Type B FI-RCD können nur mit MFT1835 geprüft werden
8.3 FI-RCD Prüfung mit ½ x I (Nichtauslöseprüfung)
.1 Stellen Sie den primären (linken) Drehschalter auf FI-RCD-Prüfung
.2 Wählen Sie mit dem rechten Drehschalter den Nennauslösestrom des zu prüfenden FI-RCD wie z.B.
etc.
Prüfen Sie, ob 0º angezeigt wird:
14
A
Arbeitet mit AC und
pulsierenden DC
Erdfehlerströmen
Schutz gegen AC und
pulsierenden DC
Fehlerstrom
(gleichgerichteter
Wechselstrom).
>300 ms
Keine Auslösung
≤300 ms
≤150 ms
≤40 ms
(nur bei 30 mA FI-RCDs)
um 0º oder 180º auszuwählen.
S
Selektiver FI-RCD
Arbeitet wie Type AC
oder Type A mit
Zeitverzögerung
also
Zusammenarbeit mit
vorgeschalteten FI-RCD,
um die Auslösung DC,
mehrere FI-RCD zu
verhindern.
z.B.: Bewirkt die
Auslösung eines
lokalen FI-RCD, bevor
der vorgelagerte auslöst.
Merkregel:„S" steht für
„Selektiv"
300 ms
Keine Auslösung
130 ms bis 500 ms
≤150 ms
40 ms <150 ms
(nur bei 30 mA FI-RCDs) (nur bei 30 mA FI-RCDs)
.
B
Arbeitet mit AC
pulsierenden DC und
geglätteten DC
Erdfehlerströmen
Spezielle
Anwendungen
woder Schutz gegen
AC-und auch DC-
Erdungsfehlerströme
erforderlich ist.
Andere Typen
reagieren nicht auf
DC-Fehlerströme.
>300 ms
Keine Auslösung
≤300 ms
60 ms bis 200 ms
40 ms <150 ms
= 30 mA
