Datenblatt D184S068U01 Rev. 14

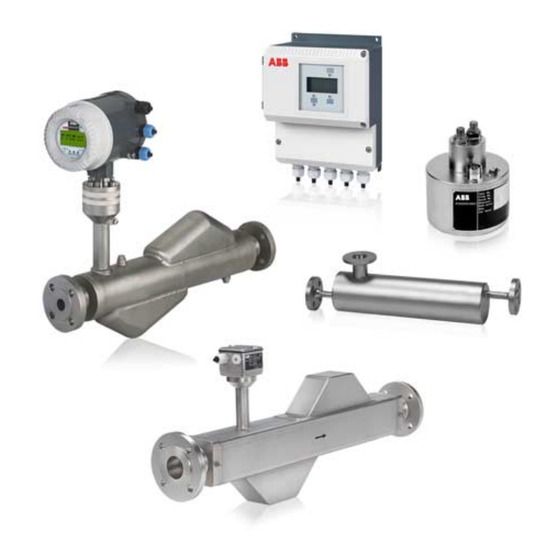

CoriolisMaster FCM2000
Masse-Durchflussmesser
4-Leiter-Kompaktgerät
Digital-Signal-Prozessor-
Messumformertechnik
Zur hochgenauen Massestrom- und Dichtemessung.
Keine Leitfähigkeit des Mediums erforderlich
Keine beweglichen Teile, kein Verschleiß, keine Wartung
Ex-Ausführung nach ATEX, IECEx / cFMus [USA]
Messumformer mit DSP-Technologie
— Modernste digitale Filtertechnik zur sicheren Erkennung
auch schwächster Sensorsignale
Inhalt
Gleichzeitige Messung von Massestrom, Volumenstrom,
Dichte, Temperatur und Konzentration
Typengeprüft nach NAMUR
Optionen
— Erweiterte Dichtekalibrierung mit Temperaturkompensation
— Druckfestes Gehäuse
— EHEDG-zertifiziert
— Konzentrationsmessung
