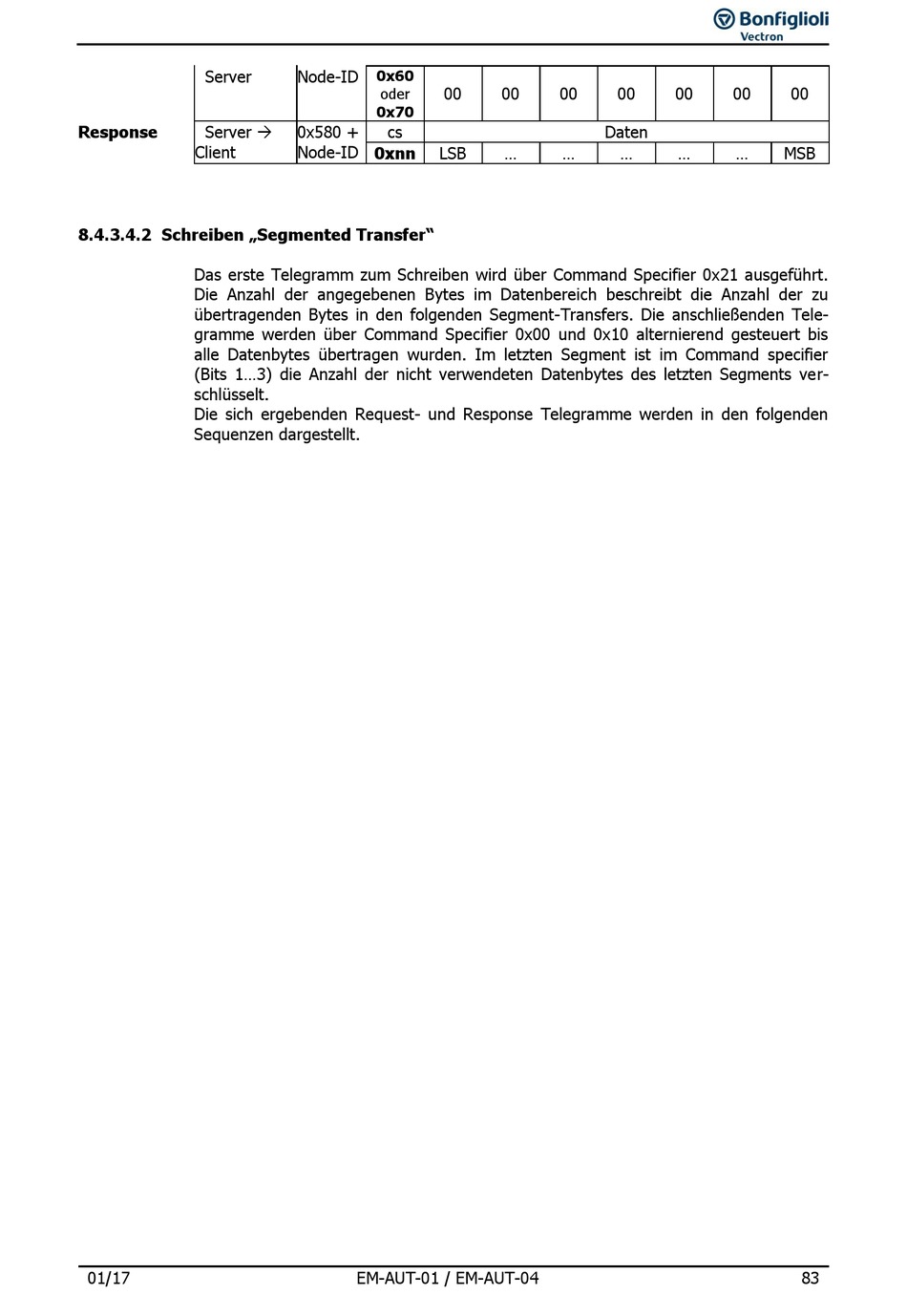

Server
Response Server 
Client
8.4.3.4.2 Schreiben „Segmented Transfer"
Das erste Telegramm zum Schreiben wird über Command Specifier 0x21 ausgeführt.
Die Anzahl der angegebenen Bytes im Datenbereich beschreibt die Anzahl der zu
übertragenden Bytes in den folgenden Segment-Transfers. Die anschließenden Tele-
gramme werden über Command Specifier 0x00 und 0x10 alternierend gesteuert bis
alle Datenbytes übertragen wurden. Im letzten Segment ist im Command specifier
(Bits 1...3) die Anzahl der nicht verwendeten Datenbytes des letzten Segments ver-
schlüsselt.
Die sich ergebenden Request- und Response Telegramme werden in den folgenden
Sequenzen dargestellt.
01/17
Node-ID 0x60
00
oder
0x70
0x580 + cs
Node-ID
0xnn LSB
EM-AUT-01 / EM-AUT-04
00 00 00
Daten
... ... ...
00 00 00
... ... MSB
