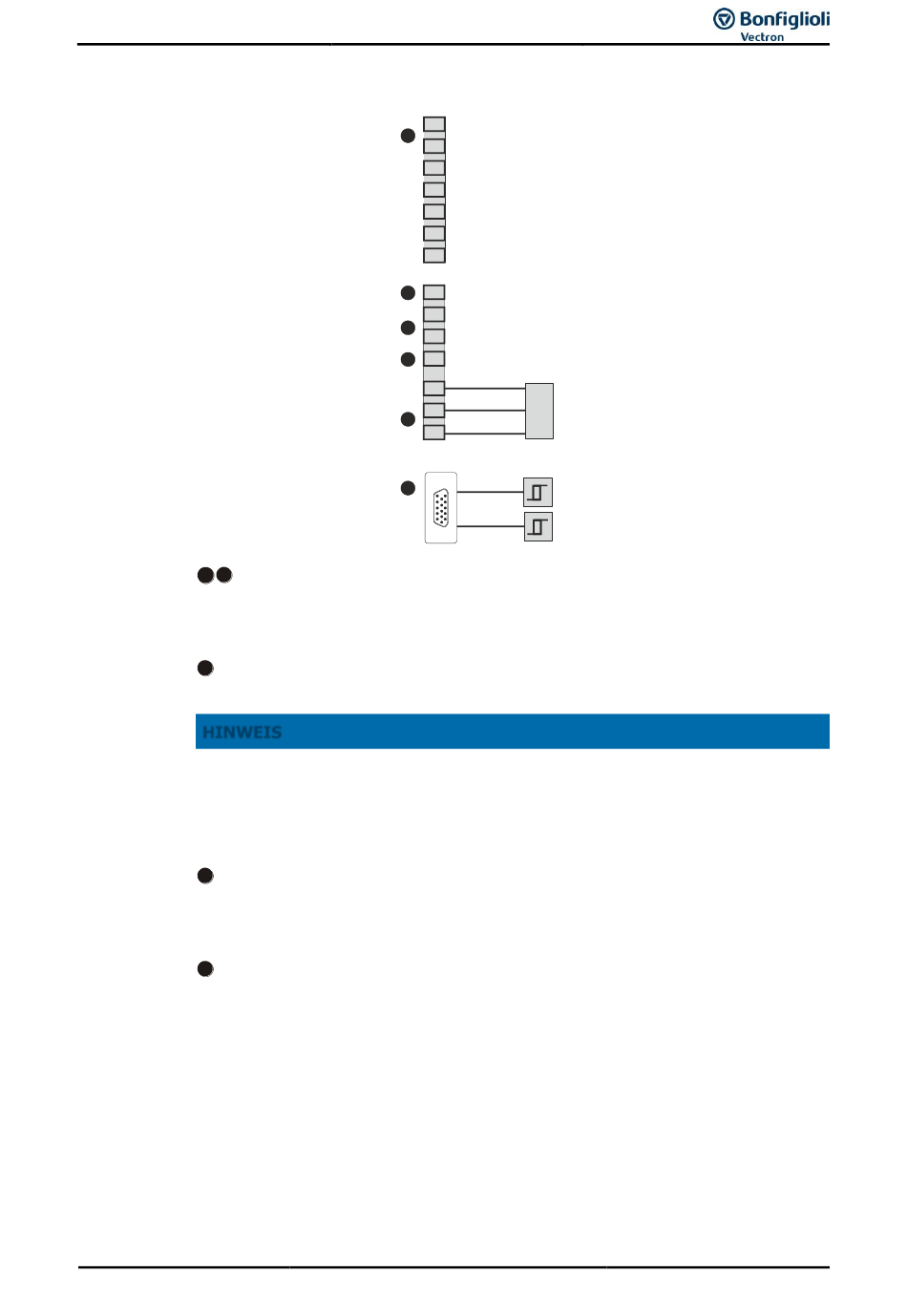

5.3.1 Blockschaltbild

Resolver Eingang / Geber Eingang
A C
Die Geberschnittstelle ist für den Anschluss von handelsüblichen Resolvern oder TTL-
Gebern geeignet.
Bitte beachten Sie Kapitel 4 „Technische Daten".
Spannungsausgang für geberversorgung
B
DC 5 V, P
HINWEIS
Der Spannungsausgang an der Klemme X410B.1 darf maximal mit einer Leistung
von 1 Watt belastet werden. Abhängig von der Gesamtlast an der DC 24 V Versor-
gungsspannung kann sich die verfügbare Ausgangsleistung verringern. Eine höhere
Belastung kann unerwartetes Betriebsverhalten auslösen. Vermeiden Sie höhere
Belastungen.
EM-AUT-01:
D
Sie können die Klemme wahlweise als Analogeingang, Analogausgang, PTC, KTY,
PT1000 oder Digitaleingang verwenden.
Bitte beachten Sie Kapitel 4 „Technische Daten".
EM-AUT-04:
D
Sie können die Klemme als Analogausgang verwenden.
Bitte beachten Sie Kapitel 4 „Technische Daten".
01/17
X410A
1
A
2
3
4
5
6
7
X410B
B
1
2
C
3
D
4
5
6
E
7
X412
F
= 1 W, beachten Sie die maximale Leistungsversorgung
max
Analogeingang/Analogausgang MF4
Analogausgang MF4OA
EM-AUT-01 / EM-AUT-04
Resolver Ref +
Resolver Ref -
Resolver Sin- / Encoder B+
Resolver Sin+ / Encoder B-
Resolver Cos - / Encoder A+
Resolver Cos + / Encoder A-
GND
DC 5 V
out
Encoder R-
Encoder R+
EM-AUT-01: Analog in/out MF4
EM-AUT-04: Analog out MF4OA
CAN-Low
SYS
CAN-High
GND CAN
Encoder
PTC
25
