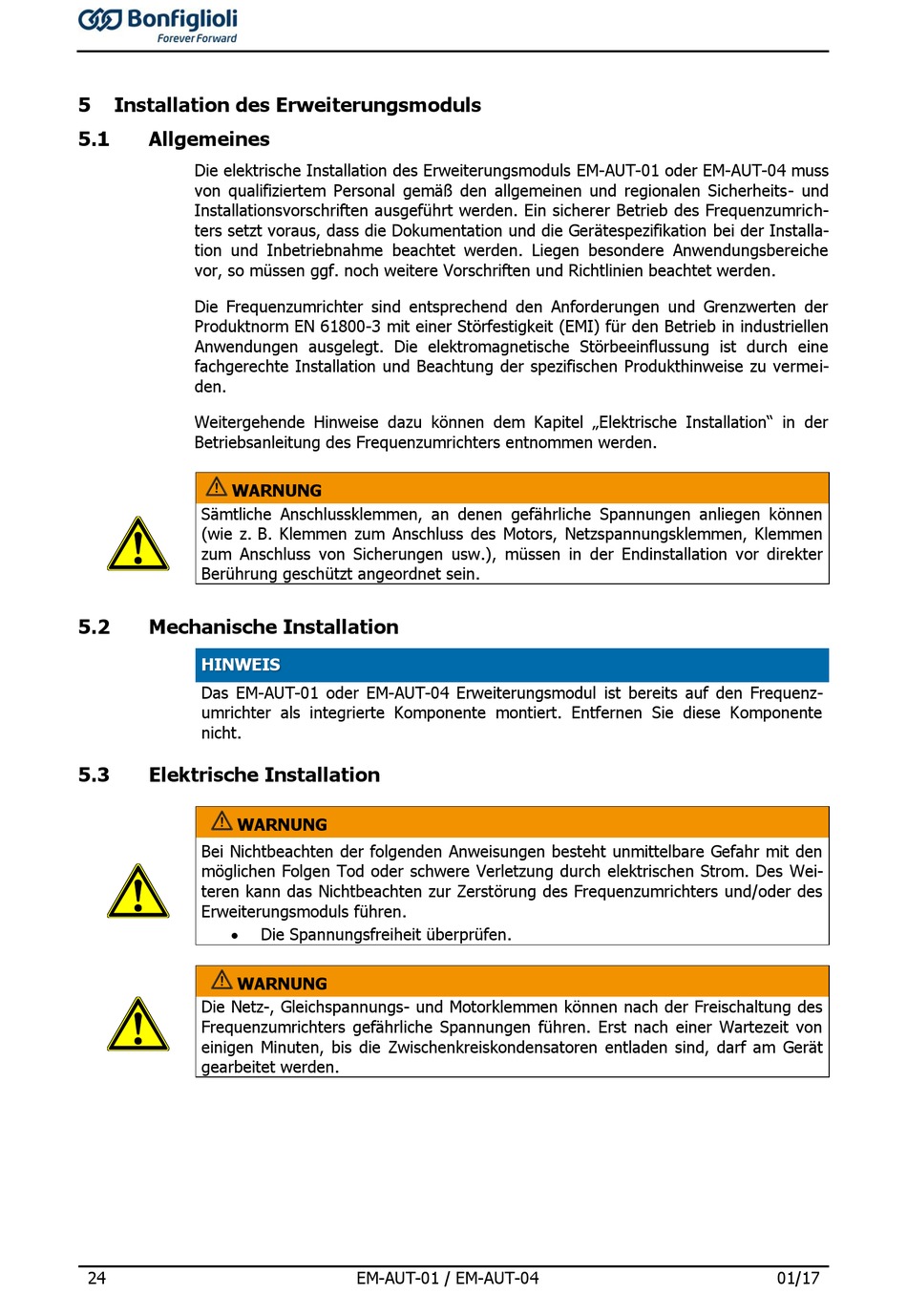

5

Installation des Erweiterungsmoduls

5.1

Allgemeines

Die elektrische Installation des Erweiterungsmoduls EM-AUT-01 oder EM-AUT-04 muss
von qualifiziertem Personal gemäß den allgemeinen und regionalen Sicherheits- und
Installationsvorschriften ausgeführt werden. Ein sicherer Betrieb des Frequenzumrich-
ters setzt voraus, dass die Dokumentation und die Gerätespezifikation bei der Installa-
tion und Inbetriebnahme beachtet werden. Liegen besondere Anwendungsbereiche
vor, so müssen ggf. noch weitere Vorschriften und Richtlinien beachtet werden.
Die Frequenzumrichter sind entsprechend den Anforderungen und Grenzwerten der
Produktnorm EN 61800-3 mit einer Störfestigkeit (EMI) für den Betrieb in industriellen
Anwendungen ausgelegt. Die elektromagnetische Störbeeinflussung ist durch eine
fachgerechte Installation und Beachtung der spezifischen Produkthinweise zu vermei-
den.
Weitergehende Hinweise dazu können dem Kapitel „Elektrische Installation" in der
Betriebsanleitung des Frequenzumrichters entnommen werden.
WARNUNG
Sämtliche Anschlussklemmen, an denen gefährliche Spannungen anliegen können
(wie z. B. Klemmen zum Anschluss des Motors, Netzspannungsklemmen, Klemmen
zum Anschluss von Sicherungen usw.), müssen in der Endinstallation vor direkter
Berührung geschützt angeordnet sein.
5.2

Mechanische Installation

HINWEIS
Das EM-AUT-01 oder EM-AUT-04 Erweiterungsmodul ist bereits auf den Frequenz-
umrichter als integrierte Komponente montiert. Entfernen Sie diese Komponente
nicht.
5.3

Elektrische Installation

WARNUNG
Bei Nichtbeachten der folgenden Anweisungen besteht unmittelbare Gefahr mit den
möglichen Folgen Tod oder schwere Verletzung durch elektrischen Strom. Des Wei-
teren kann das Nichtbeachten zur Zerstörung des Frequenzumrichters und/oder des
Erweiterungsmoduls führen.

WARNUNG
Die Netz-, Gleichspannungs- und Motorklemmen können nach der Freischaltung des
Frequenzumrichters gefährliche Spannungen führen. Erst nach einer Wartezeit von
einigen Minuten, bis die Zwischenkreiskondensatoren entladen sind, darf am Gerät
gearbeitet werden.
24
Die Spannungsfreiheit überprüfen.
EM-AUT-01 / EM-AUT-04 01/17
