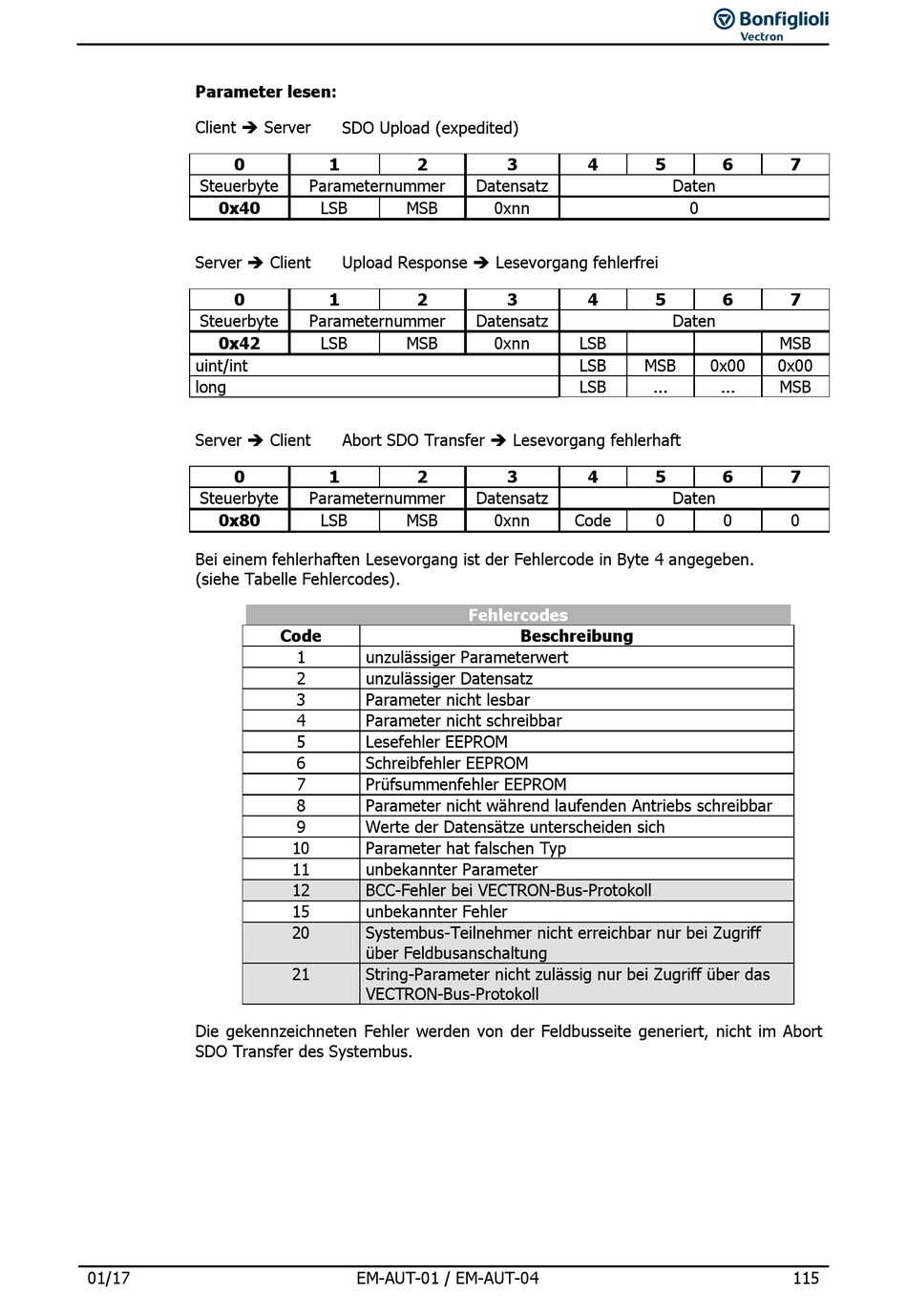

Parameter lesen:
Client  Server
0
Steuerbyte
0x40
Server  Client
0
Steuerbyte
0x42
uint/int
long
Server  Client
0
Steuerbyte
0x80
Bei einem fehlerhaften Lesevorgang ist der Fehlercode in Byte 4 angegeben.
(siehe Tabelle Fehlercodes).
Die gekennzeichneten Fehler werden von der Feldbusseite generiert, nicht im Abort
SDO Transfer des Systembus.
01/17
SDO Upload (expedited)
1 2
Parameternummer
LSB MSB
Upload Response  Lesevorgang fehlerfrei
1 2
Parameternummer
LSB MSB
Abort SDO Transfer  Lesevorgang fehlerhaft
1 2
Parameternummer
LSB MSB
Code
1 unzulässiger Parameterwert
2 unzulässiger Datensatz
3 Parameter nicht lesbar
4 Parameter nicht schreibbar
5 Lesefehler EEPROM
6 Schreibfehler EEPROM
7 Prüfsummenfehler EEPROM
8 Parameter nicht während laufenden Antriebs schreibbar
9 Werte der Datensätze unterscheiden sich
10 Parameter hat falschen Typ
11 unbekannter Parameter
12 BCC-Fehler bei VECTRON-Bus-Protokoll
15 unbekannter Fehler
20 Systembus-Teilnehmer nicht erreichbar nur bei Zugriff
über Feldbusanschaltung
21 String-Parameter nicht zulässig nur bei Zugriff über das
VECTRON-Bus-Protokoll
EM-AUT-01 / EM-AUT-04
3 4
Datensatz
0xnn
3 4
Datensatz
0xnn LSB
LSB
LSB
3 4
Datensatz
0xnn Code

Fehlercodes

Beschreibung

5 6 7
Daten
0
5 6 7
Daten
MSB
MSB 0x00 0x00
... ... MSB
5 6 7
Daten
0 0 0
