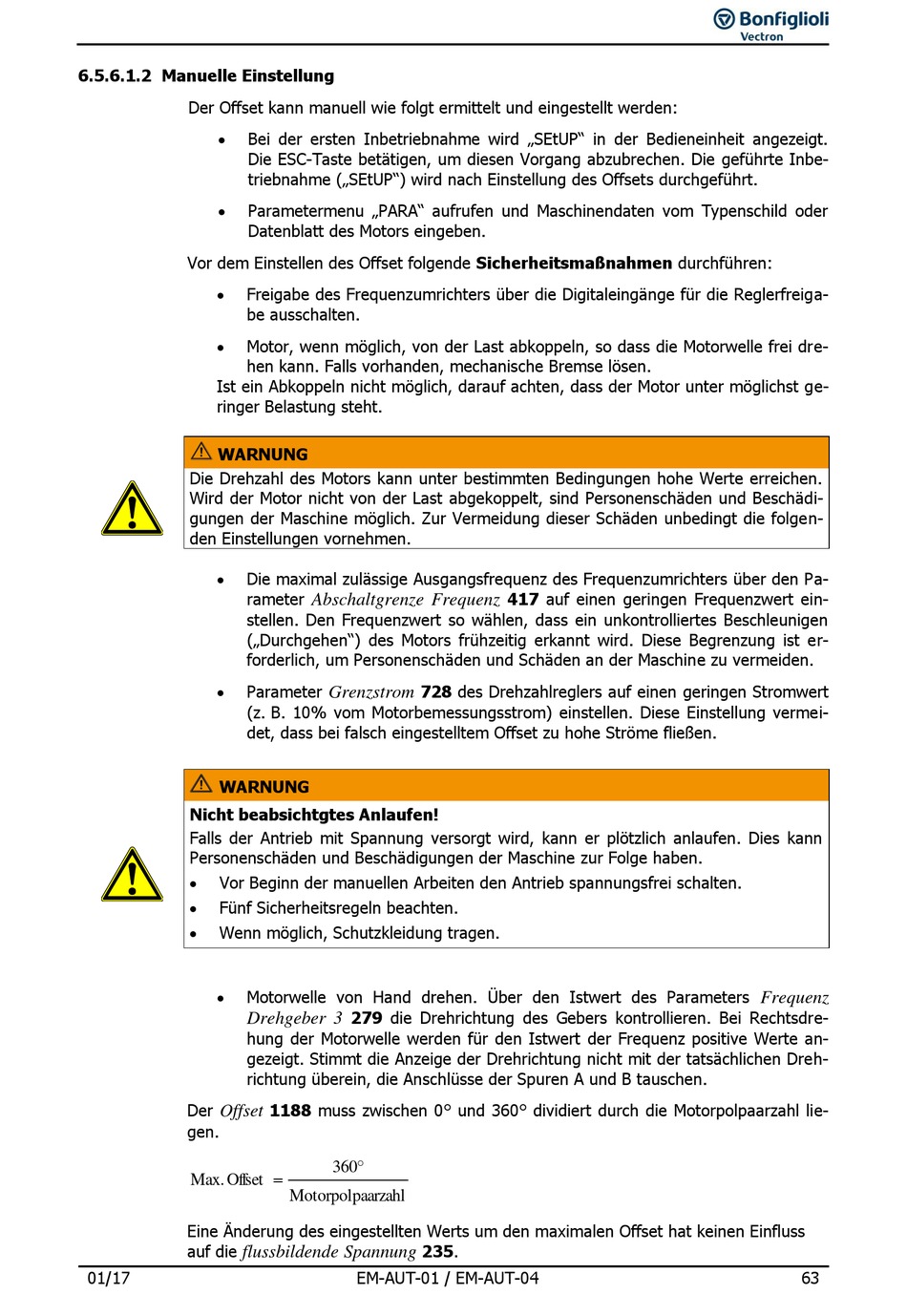

6.5.6.1.2 Manuelle Einstellung
Der Offset kann manuell wie folgt ermittelt und eingestellt werden:
 Bei der ersten Inbetriebnahme wird „SEtUP" in der Bedieneinheit angezeigt.
Die ESC-Taste betätigen, um diesen Vorgang abzubrechen. Die geführte Inbe-
triebnahme („SEtUP") wird nach Einstellung des Offsets durchgeführt.
 Parametermenu „PARA" aufrufen und Maschinendaten vom Typenschild oder
Datenblatt des Motors eingeben.
Vor dem Einstellen des Offset folgende Sicherheitsmaßnahmen durchführen:
 Freigabe des Frequenzumrichters über die Digitaleingänge für die Reglerfreiga-
be ausschalten.
 Motor, wenn möglich, von der Last abkoppeln, so dass die Motorwelle frei dre-
hen kann. Falls vorhanden, mechanische Bremse lösen.
Ist ein Abkoppeln nicht möglich, darauf achten, dass der Motor unter möglichst ge-
ringer Belastung steht.
WARNUNG
Die Drehzahl des Motors kann unter bestimmten Bedingungen hohe Werte erreichen.
Wird der Motor nicht von der Last abgekoppelt, sind Personenschäden und Beschädi-
gungen der Maschine möglich. Zur Vermeidung dieser Schäden unbedingt die folgen-
den Einstellungen vornehmen.

Die maximal zulässige Ausgangsfrequenz des Frequenzumrichters über den Pa-
rameter
stellen. Den Frequenzwert so wählen, dass ein unkontrolliertes Beschleunigen
(„Durchgehen") des Motors frühzeitig erkannt wird. Diese Begrenzung ist er-
forderlich, um Personenschäden und Schäden an der Maschine zu vermeiden.
 Parameter
(z. B. 10% vom Motorbemessungsstrom) einstellen. Diese Einstellung vermei-
det, dass bei falsch eingestelltem Offset zu hohe Ströme fließen.
WARNUNG
Nicht beabsichtgtes Anlaufen!
Falls der Antrieb mit Spannung versorgt wird, kann er plötzlich anlaufen. Dies kann
Personenschäden und Beschädigungen der Maschine zur Folge haben.
 Vor Beginn der manuellen Arbeiten den Antrieb spannungsfrei schalten.
 Fünf Sicherheitsregeln beachten.
 Wenn möglich, Schutzkleidung tragen.
 Motorwelle von Hand drehen. Über den Istwert des Parameters
Drehgeber 3
hung der Motorwelle werden für den Istwert der Frequenz positive Werte an-
gezeigt. Stimmt die Anzeige der Drehrichtung nicht mit der tatsächlichen Dreh-
richtung überein, die Anschlüsse der Spuren A und B tauschen.
Der
Offset
gen.
Max. Offset
Eine Änderung des eingestellten Werts um den maximalen Offset hat keinen Einfluss
auf die
flussbildende Spannung
01/17
Abschaltgrenze Frequenz
728 des Drehzahlreglers auf einen geringen Stromwert
Grenzstrom
279 die Drehrichtung des Gebers kontrollieren. Bei Rechtsdre-
1188 muss zwischen 0° und 360° dividiert durch die Motorpolpaarzahl lie-

360

Motorpolpa arzahl
235.
EM-AUT-01 / EM-AUT-04
417 auf einen geringen Frequenzwert ein-
Frequenz
