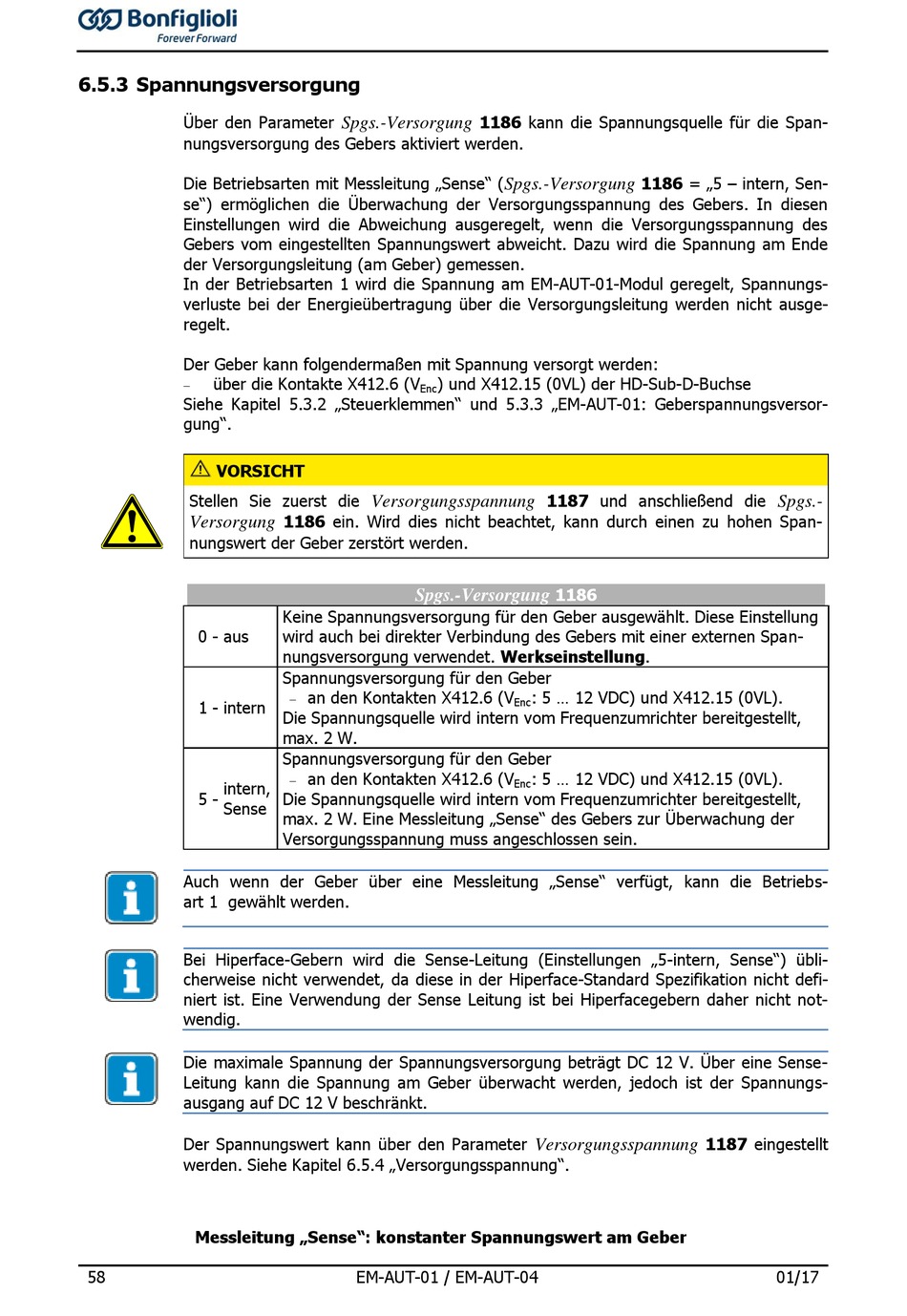

6.5.3 Spannungsversorgung

Über den Parameter
nungsversorgung des Gebers aktiviert werden.
Die Betriebsarten mit Messleitung „Sense" (
se") ermöglichen die Überwachung der Versorgungsspannung des Gebers. In diesen
Einstellungen wird die Abweichung ausgeregelt, wenn die Versorgungsspannung des
Gebers vom eingestellten Spannungswert abweicht. Dazu wird die Spannung am Ende
der Versorgungsleitung (am Geber) gemessen.
In der Betriebsarten 1 wird die Spannung am EM-AUT-01-Modul geregelt, Spannungs-
verluste bei der Energieübertragung über die Versorgungsleitung werden nicht ausge-
regelt.
Der Geber kann folgendermaßen mit Spannung versorgt werden:
über die Kontakte X412.6 (V

Siehe Kapitel 5.3.2 „Steuerklemmen" und 5.3.3 „EM-AUT-01: Geberspannungsversor-
gung".
VORSICHT
Stellen Sie zuerst die
Versorgung
nungswert der Geber zerstört werden.
0 - aus
1 - intern
intern,
5 -
Sense
Auch wenn der Geber über eine Messleitung „Sense" verfügt, kann die Betriebs-
art 1 gewählt werden.
Bei Hiperface-Gebern wird die Sense-Leitung (Einstellungen „5-intern, Sense") übli-
cherweise nicht verwendet, da diese in der Hiperface-Standard Spezifikation nicht defi-
niert ist. Eine Verwendung der Sense Leitung ist bei Hiperfacegebern daher nicht not-
wendig.
Die maximale Spannung der Spannungsversorgung beträgt DC 12 V. Über eine Sense-
Leitung kann die Spannung am Geber überwacht werden, jedoch ist der Spannungs-
ausgang auf DC 12 V beschränkt.
Der Spannungswert kann über den Parameter
werden. Siehe Kapitel 6.5.4 „Versorgungsspannung".
Messleitung „Sense": konstanter Spannungswert am Geber
58
Spgs.-Versorgung
) und X412.15 (0VL) der HD-Sub-D-Buchse
Enc
Versorgungsspannung
1186 ein. Wird dies nicht beachtet, kann durch einen zu hohen Span-
Spgs.-Versorgung
Keine Spannungsversorgung für den Geber ausgewählt. Diese Einstellung
wird auch bei direkter Verbindung des Gebers mit einer externen Span-
nungsversorgung verwendet. Werkseinstellung.
Spannungsversorgung für den Geber
an den Kontakten X412.6 (V

Die Spannungsquelle wird intern vom Frequenzumrichter bereitgestellt,
max. 2 W.
Spannungsversorgung für den Geber
an den Kontakten X412.6 (V

Die Spannungsquelle wird intern vom Frequenzumrichter bereitgestellt,
max. 2 W. Eine Messleitung „Sense" des Gebers zur Überwachung der
Versorgungsspannung muss angeschlossen sein.
EM-AUT-01 / EM-AUT-04
1186 kann die Spannungsquelle für die Span-
1186 = „5 – intern, Sen-
Spgs.-Versorgung
1187 und anschließend die
1186
: 5 ... 12 VDC) und X412.15 (0VL).
Enc
: 5 ... 12 VDC) und X412.15 (0VL).
Enc
Versorgungsspannung
Spgs.-
1187 eingestellt
01/17
