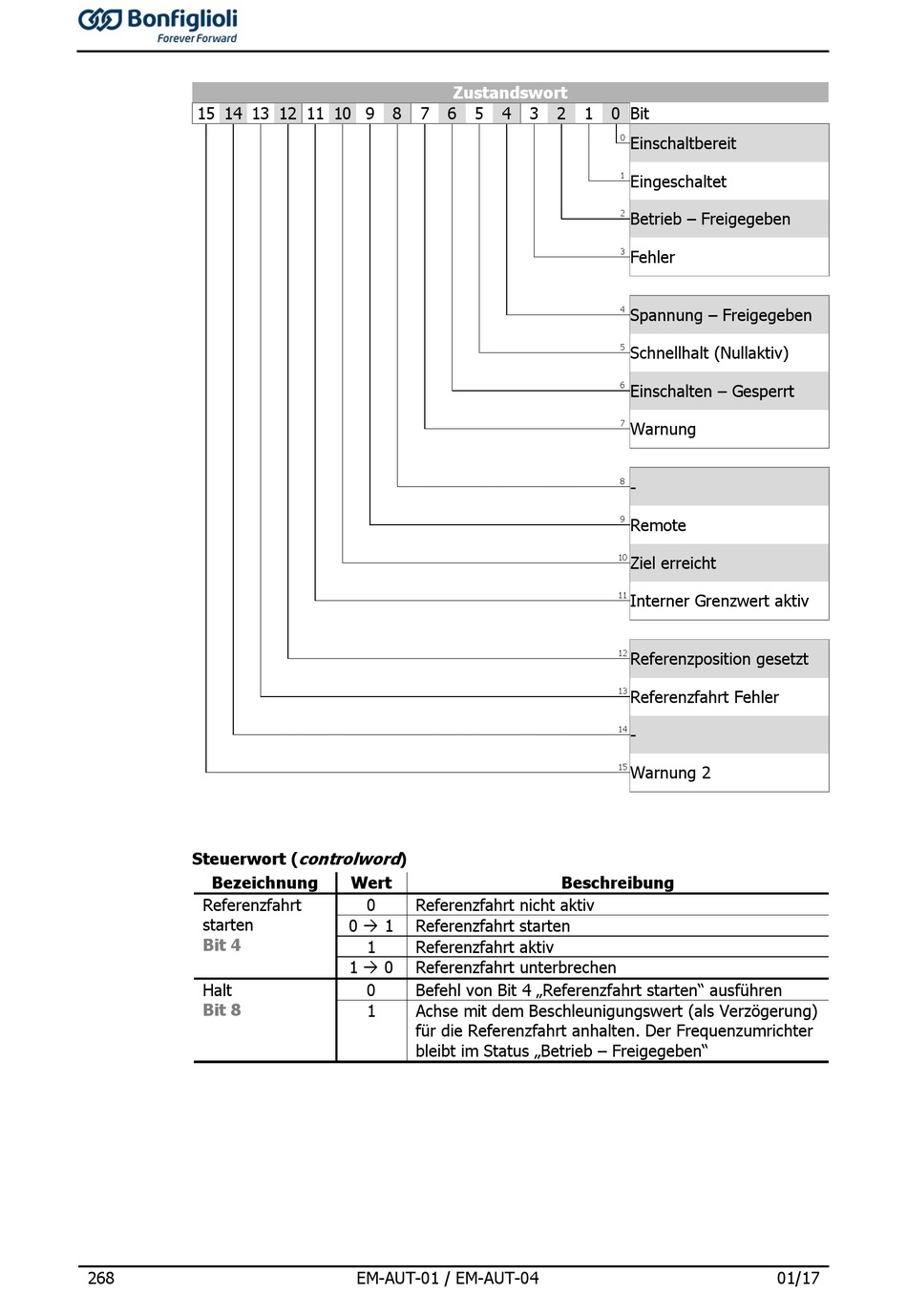

BONFIGLIOLI Vectron Active Next Generation ANG210 Betriebsanleitung Seite 268

15 14 13 12 11 10 9
Steuerwort (
Bezeichnung
Referenzfahrt
starten
Bit 4
Halt
Bit 8
268
Zustandswort
8 7 6
controlword
)
Wert
0 Referenzfahrt nicht aktiv
0  1 Referenzfahrt starten
1 Referenzfahrt aktiv
1  0
Referenzfahrt unterbrechen
0 Befehl von Bit 4 „Referenzfahrt starten" ausführen
1 Achse mit dem Beschleunigungswert (als Verzögerung)
für die Referenzfahrt anhalten. Der Frequenzumrichter
bleibt im Status „Betrieb – Freigegeben"
EM-AUT-01 / EM-AUT-04
5 4 3 2 1 0 Bit
0
Einschaltbereit
1
Eingeschaltet
2 Betrieb – Freigegeben
3 Fehler
4
Spannung – Freigegeben
5
Schnellhalt (Nullaktiv)
6
Einschalten – Gesperrt
7 Warnung
8 -
9
Remote
10
Ziel erreicht
11 Interner Grenzwert aktiv
12 Referenzposition gesetzt
13 Referenzfahrt Fehler
14
-
15
Warnung 2
Beschreibung
01/17
