PTC/KTY/PT1000-Auswertungen mit sicherer Trennung zur Motorwicklung nach
EN 61800-5-1 verwenden.
Geschirmte und verdrillte Leitungen verwenden.
Die Geberleitung räumlich getrennt von der Motorleitung verlegen.
Den Schirm der Geberleitung beidseitig flächig auflegen.
BONFIGLIOLI VECTRON MDS empfiehlt, für die Synchronmotoren der Typen
BMD, BCR und BTD die konfektionierten Leitungen zu verwenden.
5.3.2.2

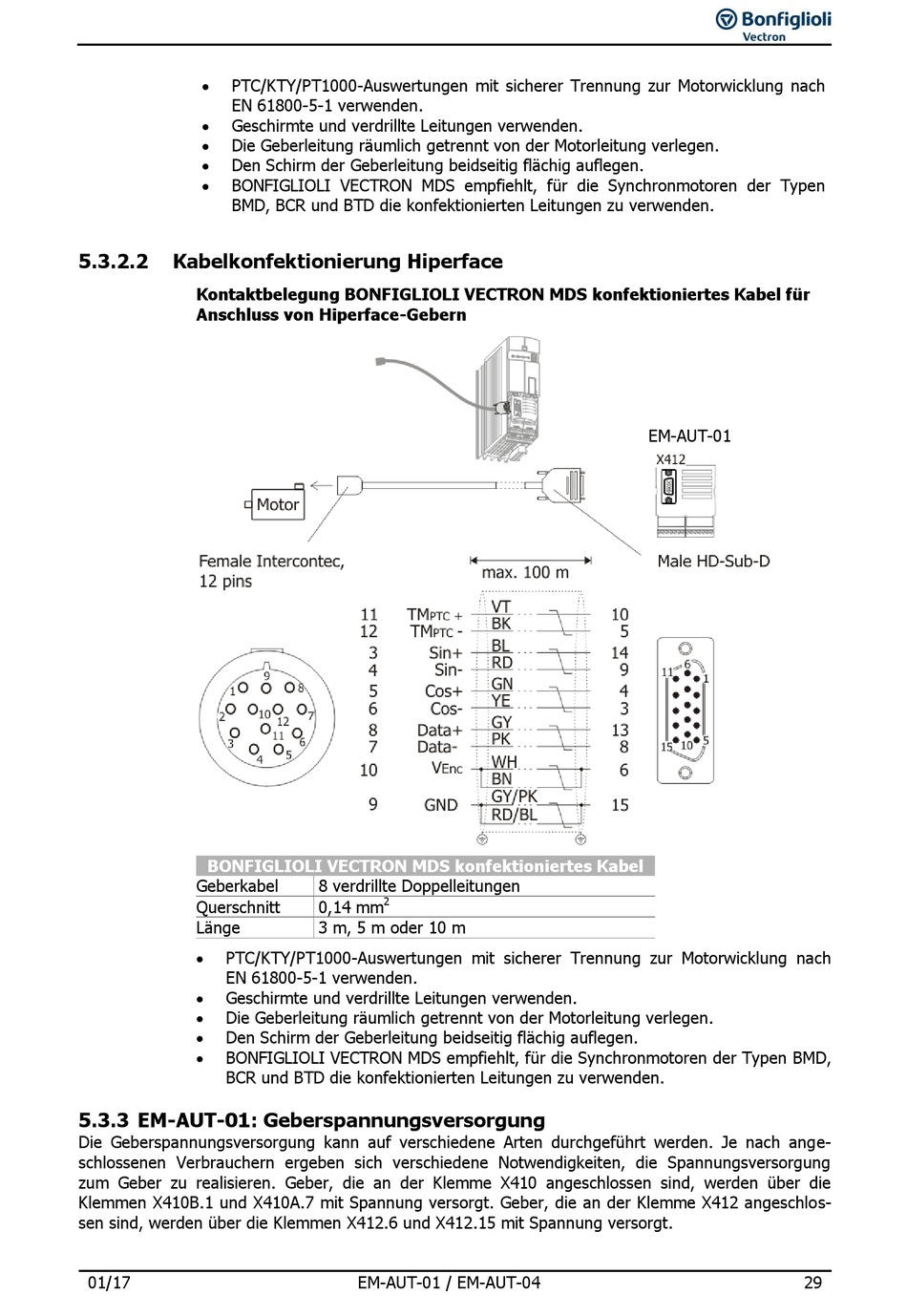

Kabelkonfektionierung Hiperface

Kontaktbelegung BONFIGLIOLI VECTRON MDS konfektioniertes Kabel für
Anschluss von Hiperface-Gebern
BONFIGLIOLI VECTRON MDS konfektioniertes Kabel
Geberkabel
Querschnitt
Länge
PTC/KTY/PT1000-Auswertungen mit sicherer Trennung zur Motorwicklung nach
EN 61800-5-1 verwenden.
Geschirmte und verdrillte Leitungen verwenden.
Die Geberleitung räumlich getrennt von der Motorleitung verlegen.
Den Schirm der Geberleitung beidseitig flächig auflegen.
BONFIGLIOLI VECTRON MDS empfiehlt, für die Synchronmotoren der Typen BMD,
BCR und BTD die konfektionierten Leitungen zu verwenden.

5.3.3 EM-AUT-01: Geberspannungsversorgung

Die Geberspannungsversorgung kann auf verschiedene Arten durchgeführt werden. Je nach ange-
schlossenen Verbrauchern ergeben sich verschiedene Notwendigkeiten, die Spannungsversorgung
zum Geber zu realisieren. Geber, die an der Klemme X410 angeschlossen sind, werden über die
Klemmen X410B.1 und X410A.7 mit Spannung versorgt. Geber, die an der Klemme X412 angeschlos-
sen sind, werden über die Klemmen X412.6 und X412.15 mit Spannung versorgt.
01/17
8 verdrillte Doppelleitungen
2
0,14 mm
3 m, 5 m oder 10 m
EM-AUT-01 / EM-AUT-04
EM-AUT-01
29
