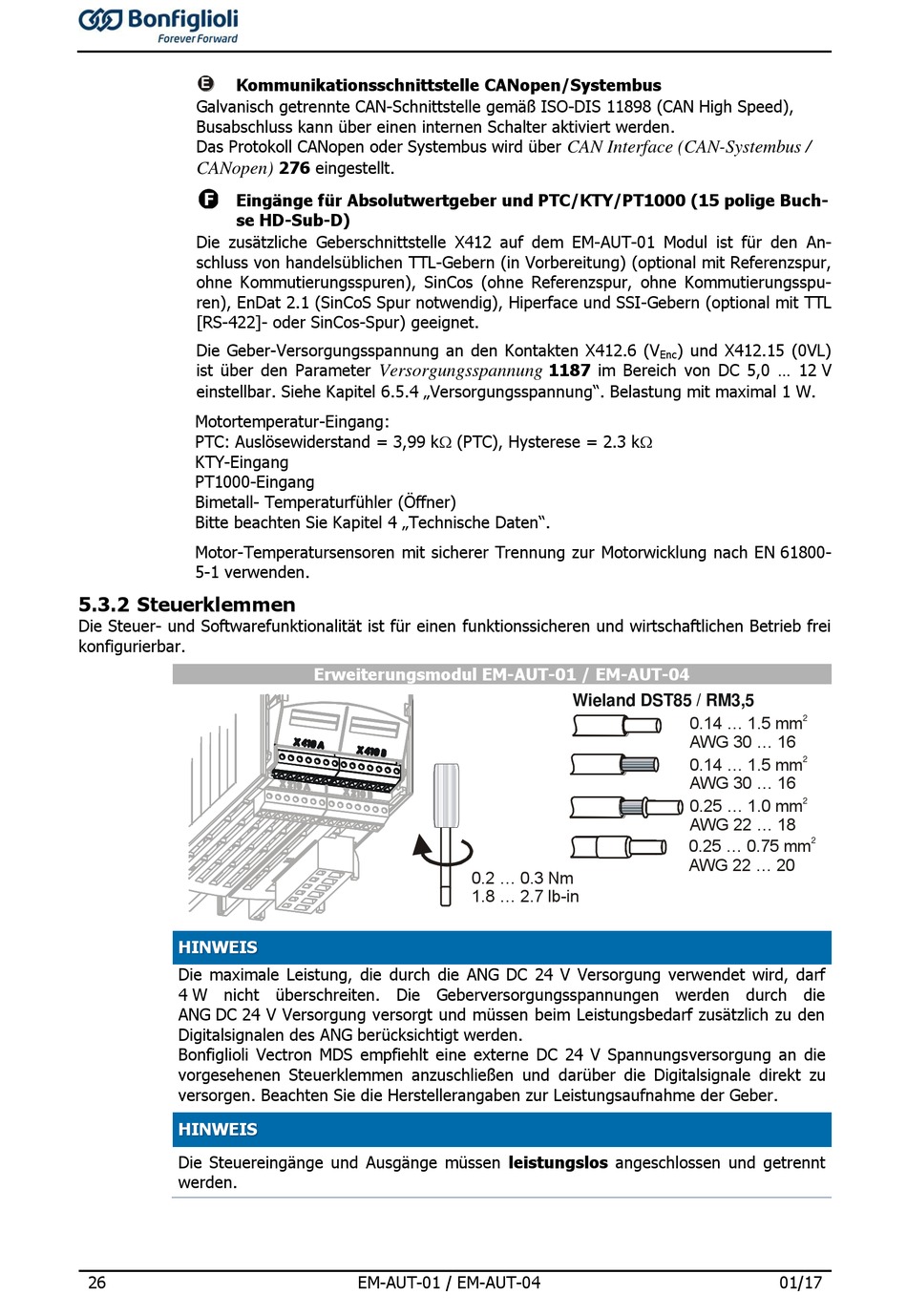

Kommunikationsschnittstelle CANopen/Systembus
E
Galvanisch getrennte CAN-Schnittstelle gemäß ISO-DIS 11898 (CAN High Speed),
Busabschluss kann über einen internen Schalter aktiviert werden.
Das Protokoll CANopen oder Systembus wird über
CANopen)
F
Eingänge für Absolutwertgeber und PTC/KTY/PT1000 (15 polige Buch-
se HD-Sub-D)
Die zusätzliche Geberschnittstelle X412 auf dem EM-AUT-01 Modul ist für den An-
schluss von handelsüblichen TTL-Gebern (in Vorbereitung) (optional mit Referenzspur,
ohne Kommutierungsspuren), SinCos (ohne Referenzspur, ohne Kommutierungsspu-
ren), EnDat 2.1 (SinCoS Spur notwendig), Hiperface und SSI-Gebern (optional mit TTL
[RS-422]- oder SinCos-Spur) geeignet.
Die Geber-Versorgungsspannung an den Kontakten X412.6 (V
ist über den Parameter
einstellbar. Siehe Kapitel 6.5.4 „Versorgungsspannung". Belastung mit maximal 1 W.
Motortemperatur-Eingang:
PTC: Auslösewiderstand = 3,99 k (PTC), Hysterese = 2.3 k
KTY-Eingang
PT1000-Eingang
Bimetall- Temperaturfühler (Öffner)
Bitte beachten Sie Kapitel 4 „Technische Daten".
Motor-Temperatursensoren mit sicherer Trennung zur Motorwicklung nach EN 61800-
5-1 verwenden.

5.3.2 Steuerklemmen

Die Steuer- und Softwarefunktionalität ist für einen funktionssicheren und wirtschaftlichen Betrieb frei
konfigurierbar.
HINWEIS
Die maximale Leistung, die durch die ANG DC 24 V Versorgung verwendet wird, darf
4 W nicht überschreiten. Die Geberversorgungsspannungen werden durch die
ANG DC 24 V Versorgung versorgt und müssen beim Leistungsbedarf zusätzlich zu den
Digitalsignalen des ANG berücksichtigt werden.
Bonfiglioli Vectron MDS empfiehlt eine externe DC 24 V Spannungsversorgung an die
vorgesehenen Steuerklemmen anzuschließen und darüber die Digitalsignale direkt zu
versorgen. Beachten Sie die Herstellerangaben zur Leistungsaufnahme der Geber.
HINWEIS
Die Steuereingänge und Ausgänge müssen leistungslos angeschlossen und getrennt
werden.
26
276 eingestellt.
Versorgungsspannung
Erweiterungsmodul EM-AUT-01 / EM-AUT-04
EM-AUT-01 / EM-AUT-04
CAN Interface (CAN-Systembus /
1187 im Bereich von DC 5,0 ... 12 V
Wieland DST85 / RM3,5
0.2 ... 0.3 Nm
1.8 ... 2.7 lb-in
) und X412.15 (0VL)
Enc
0.14 ... 1.5 mm
2
AWG 30 ... 16
0.14 ... 1.5 mm
2
AWG 30 ... 16
0.25 ... 1.0 mm
2
AWG 22 ... 18
0.25 ... 0.75 mm
2
AWG 22 ... 20
01/17
