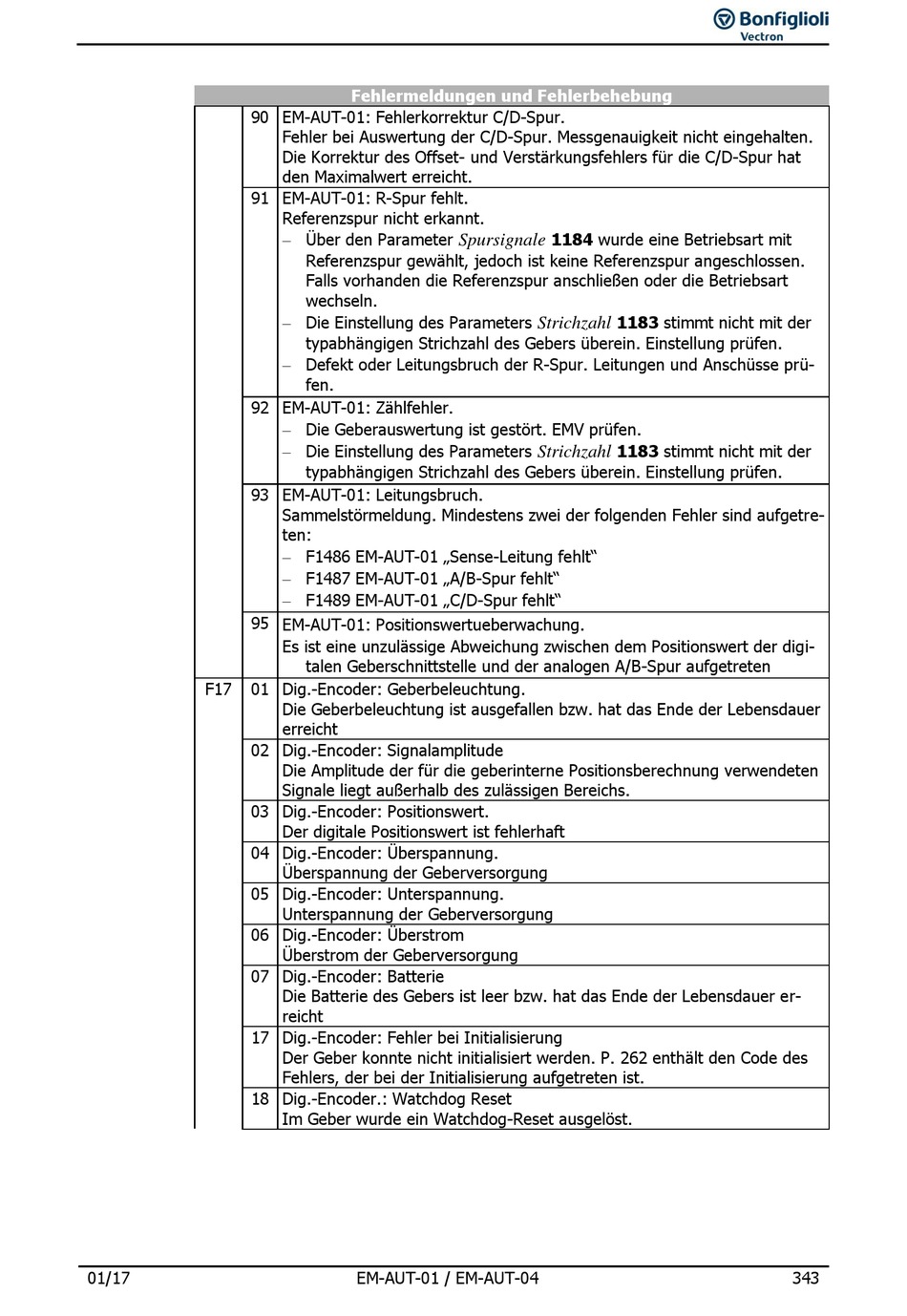

BONFIGLIOLI Vectron Active Next Generation ANG210 Betriebsanleitung Seite 343

90 EM-AUT-01: Fehlerkorrektur C/D-Spur.
91 EM-AUT-01: R-Spur fehlt.
92 EM-AUT-01: Zählfehler.
93 EM-AUT-01: Leitungsbruch.
95 EM-AUT-01: Positionswertueberwachung.
F17 01 Dig.-Encoder: Geberbeleuchtung.
02 Dig.-Encoder: Signalamplitude
03 Dig.-Encoder: Positionswert.
04 Dig.-Encoder: Überspannung.
05 Dig.-Encoder: Unterspannung.
06 Dig.-Encoder: Überstrom
07 Dig.-Encoder: Batterie
17 Dig.-Encoder: Fehler bei Initialisierung
18 Dig.-Encoder.: Watchdog Reset
01/17
Fehlermeldungen und Fehlerbehebung
Fehler bei Auswertung der C/D-Spur. Messgenauigkeit nicht eingehalten.
Die Korrektur des Offset- und Verstärkungsfehlers für die C/D-Spur hat
den Maximalwert erreicht.
Referenzspur nicht erkannt.
 Über den Parameter
Referenzspur gewählt, jedoch ist keine Referenzspur angeschlossen.
Falls vorhanden die Referenzspur anschließen oder die Betriebsart
wechseln.
 Die Einstellung des Parameters
typabhängigen Strichzahl des Gebers überein. Einstellung prüfen.
 Defekt oder Leitungsbruch der R-Spur. Leitungen und Anschüsse prü-
fen.
 Die Geberauswertung ist gestört. EMV prüfen.
 Die Einstellung des Parameters
typabhängigen Strichzahl des Gebers überein. Einstellung prüfen.
Sammelstörmeldung. Mindestens zwei der folgenden Fehler sind aufgetre-
ten:
 F1486 EM-AUT-01 „Sense-Leitung fehlt"
 F1487 EM-AUT-01 „A/B-Spur fehlt"
 F1489 EM-AUT-01 „C/D-Spur fehlt"
Es ist eine unzulässige Abweichung zwischen dem Positionswert der digi-
talen Geberschnittstelle und der analogen A/B-Spur aufgetreten
Die Geberbeleuchtung ist ausgefallen bzw. hat das Ende der Lebensdauer
erreicht
Die Amplitude der für die geberinterne Positionsberechnung verwendeten
Signale liegt außerhalb des zulässigen Bereichs.
Der digitale Positionswert ist fehlerhaft
Überspannung der Geberversorgung
Unterspannung der Geberversorgung
Überstrom der Geberversorgung
Die Batterie des Gebers ist leer bzw. hat das Ende der Lebensdauer er-
reicht
Der Geber konnte nicht initialisiert werden. P. 262 enthält den Code des
Fehlers, der bei der Initialisierung aufgetreten ist.
Im Geber wurde ein Watchdog-Reset ausgelöst.
EM-AUT-01 / EM-AUT-04
1184 wurde eine Betriebsart mit
Spursignale
1183 stimmt nicht mit der
Strichzahl
1183 stimmt nicht mit der
Strichzahl
