15 14 13 12 11 10 9
Wird die Betriebsart „Steuerung über Remote-Kontakte" genutzt, müssen die Regler-
freigabe an STOA (Klemme X210A.3) und STOB (Klemme X210B.2) eingeschaltet sein
und das Bit 0 des Steuerwortes gesetzt werden, um den Antrieb starten zu können.
Die Betriebsarten „Steuerung über Kontakte" und „Steuerung über Remote-Kontakte"
unterstützen nur die Betriebsart „Geschwindigkeit" (
de").
ANG Frequenzumrichter unterstützen eine externe 24 V-Spannungsversorgung für die
Steuerelektronik des Frequenzumrichters. Auch bei ausgeschalteter Netzspannung ist
die Kommunikation zwischen der Steuerung (SPS) und dem Frequenzumrichter mög-
lich.
Das Bit 4 „Spannung – Freigegeben" des Zustandswortes zeigt den aktuellen Status
der Netzversorgung.
Bit 4 „Spannung – Freigegeben" = 0 signalisiert „Keine Netzspannung" und das Star-
ten des Antriebs ist nicht möglich.
Bit 4 „Spannung – Freigegeben" = 1 signalisiert „Netzspannung eingeschaltet" und
der Antrieb ist startbereit.
12.1.1
Geräte Statemachine
01/17

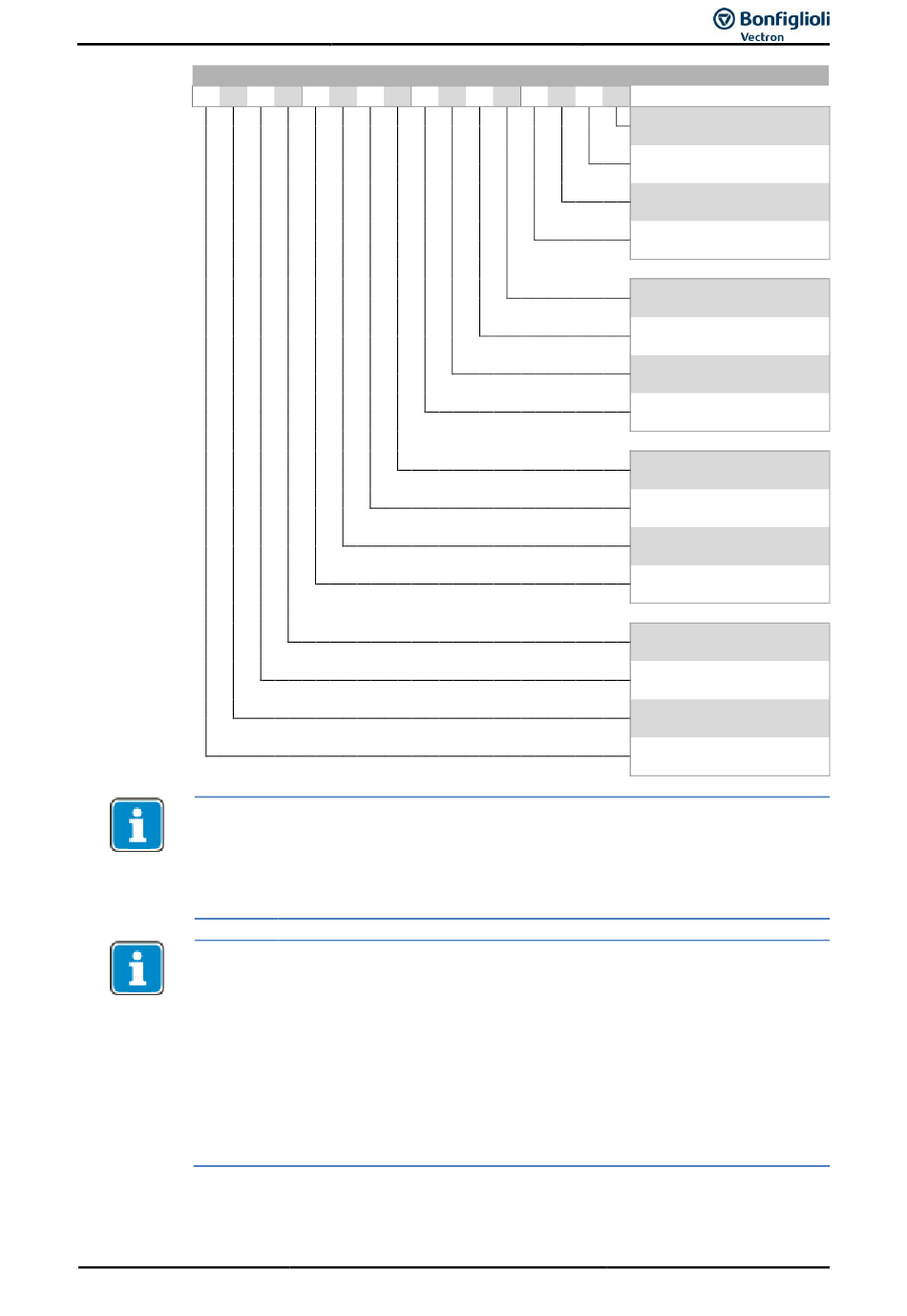

Zustandswort

8
7
6
5
4
EM-AUT-01 / EM-AUT-04
3
2
1
0 Bit
0
Einschaltbereit
1
Eingeschaltet
2
Betrieb – Freigegeben
3
Störung
4
Spannung – Freigegeben
5
Schnellhalt (Nullaktiv)
6
Einschalten gesperrt
7
Warnung
8
-
9
Remote
10
Ziel erreicht
11
Interner Grenzwert aktiv
12
-
13
-
14
-
15
Warnung 2
mode of operation
„velocity mo-
233
