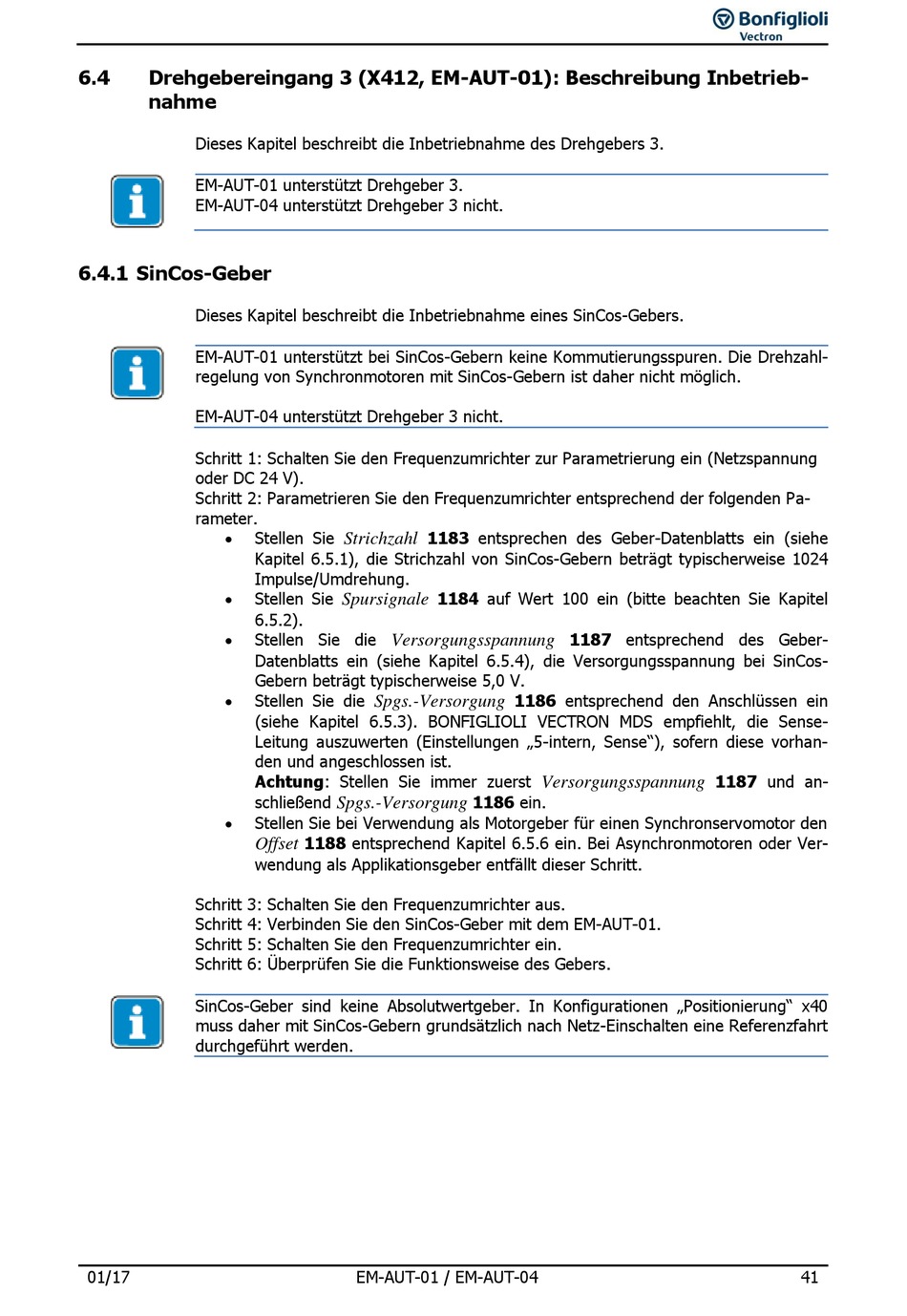

6.4 Drehgebereingang 3 (X412, EM-AUT-01): Beschreibung Inbetrieb-
nahme
Dieses Kapitel beschreibt die Inbetriebnahme des Drehgebers 3.
EM-AUT-01 unterstützt Drehgeber 3.
EM-AUT-04 unterstützt Drehgeber 3 nicht.

6.4.1 SinCos-Geber

Dieses Kapitel beschreibt die Inbetriebnahme eines SinCos-Gebers.
EM-AUT-01 unterstützt bei SinCos-Gebern keine Kommutierungsspuren. Die Drehzahl-
regelung von Synchronmotoren mit SinCos-Gebern ist daher nicht möglich.
EM-AUT-04 unterstützt Drehgeber 3 nicht.
Schritt 1: Schalten Sie den Frequenzumrichter zur Parametrierung ein (Netzspannung
oder DC 24 V).
Schritt 2: Parametrieren Sie den Frequenzumrichter entsprechend der folgenden Pa-
rameter.





Schritt 3: Schalten Sie den Frequenzumrichter aus.
Schritt 4: Verbinden Sie den SinCos-Geber mit dem EM-AUT-01.
Schritt 5: Schalten Sie den Frequenzumrichter ein.
Schritt 6: Überprüfen Sie die Funktionsweise des Gebers.
SinCos-Geber sind keine Absolutwertgeber. In Konfigurationen „Positionierung" x40
muss daher mit SinCos-Gebern grundsätzlich nach Netz-Einschalten eine Referenzfahrt
durchgeführt werden.
