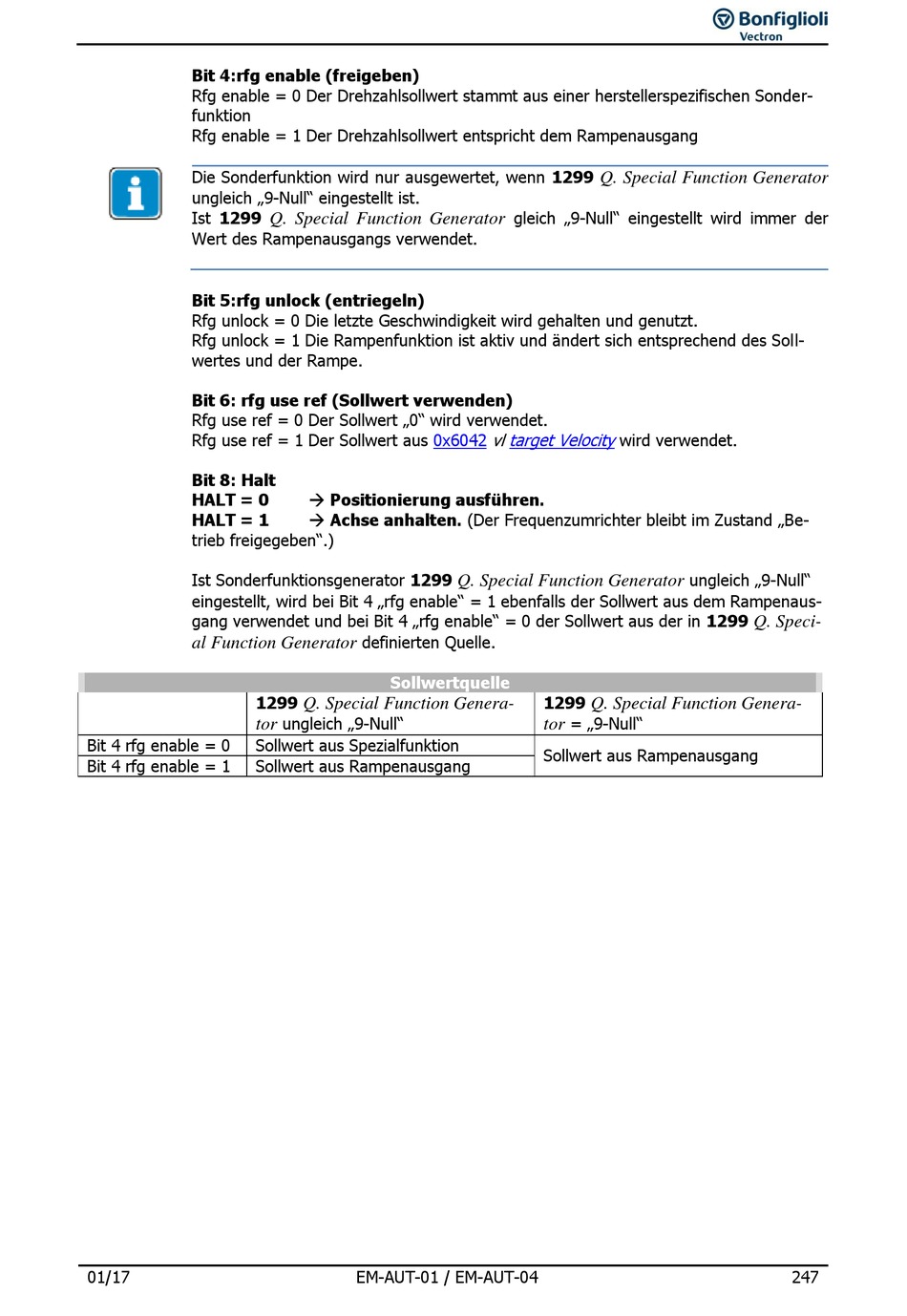

Bit 5:Rfg Unlock (Entriegeln) - BONFIGLIOLI Vectron Active Next Generation ANG210 Betriebsanleitung

Bit 4:rfg enable (freigeben)
Rfg enable = 0 Der Drehzahlsollwert stammt aus einer herstellerspezifischen Sonder-
funktion
Rfg enable = 1 Der Drehzahlsollwert entspricht dem Rampenausgang
Die Sonderfunktion wird nur ausgewertet, wenn 1299
ungleich „9-Null" eingestellt ist.
Ist 1299
Wert des Rampenausgangs verwendet.

Bit 5:rfg unlock (entriegeln)

Rfg unlock = 0 Die letzte Geschwindigkeit wird gehalten und genutzt.
Rfg unlock = 1 Die Rampenfunktion ist aktiv und ändert sich entsprechend des Soll-
wertes und der Rampe.
Bit 6: rfg use ref (Sollwert verwenden)
Rfg use ref = 0 Der Sollwert „0" wird verwendet.
Rfg use ref = 1 Der Sollwert aus
Bit 8: Halt
HALT = 0
HALT = 1
trieb freigegeben".)
Ist Sonderfunktionsgenerator 1299
eingestellt, wird bei Bit 4 „rfg enable" = 1 ebenfalls der Sollwert aus dem Rampenaus-
gang verwendet und bei Bit 4 „rfg enable" = 0 der Sollwert aus der in 1299
al Function Generator
1299
tor
Bit 4 rfg enable = 0 Sollwert aus Spezialfunktion
Bit 4 rfg enable = 1 Sollwert aus Rampenausgang
