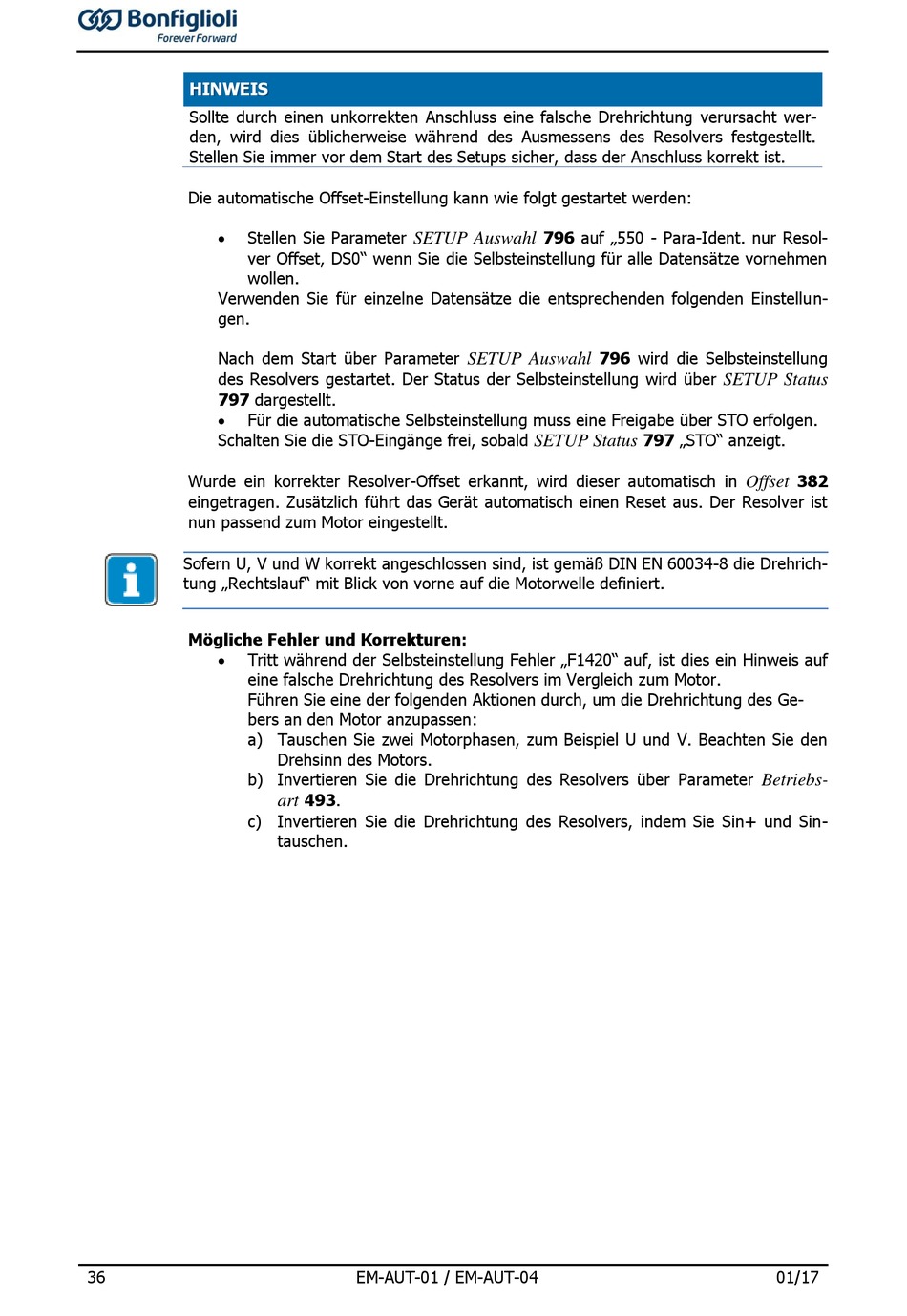

BONFIGLIOLI Vectron Active Next Generation ANG210 Betriebsanleitung Seite 36

HINWEIS
Sollte durch einen unkorrekten Anschluss eine falsche Drehrichtung verursacht wer-
den, wird dies üblicherweise während des Ausmessens des Resolvers festgestellt.
Stellen Sie immer vor dem Start des Setups sicher, dass der Anschluss korrekt ist.
Die automatische Offset-Einstellung kann wie folgt gestartet werden:
 Stellen Sie Parameter
ver Offset, DS0" wenn Sie die Selbsteinstellung für alle Datensätze vornehmen
wollen.
Verwenden Sie für einzelne Datensätze die entsprechenden folgenden Einstellun-
gen.
Nach dem Start über Parameter
des Resolvers gestartet. Der Status der Selbsteinstellung wird über
797 dargestellt.
 Für die automatische Selbsteinstellung muss eine Freigabe über STO erfolgen.
Schalten Sie die STO-Eingänge frei, sobald
Wurde ein korrekter Resolver-Offset erkannt, wird dieser automatisch in
eingetragen. Zusätzlich führt das Gerät automatisch einen Reset aus. Der Resolver ist
nun passend zum Motor eingestellt.
Sofern U, V und W korrekt angeschlossen sind, ist gemäß DIN EN 60034-8 die Drehrich-
tung „Rechtslauf" mit Blick von vorne auf die Motorwelle definiert.
Mögliche Fehler und Korrekturen:
 Tritt während der Selbsteinstellung Fehler „F1420" auf, ist dies ein Hinweis auf
eine falsche Drehrichtung des Resolvers im Vergleich zum Motor.
Führen Sie eine der folgenden Aktionen durch, um die Drehrichtung des Ge-
bers an den Motor anzupassen:
a) Tauschen Sie zwei Motorphasen, zum Beispiel U und V. Beachten Sie den
b) Invertieren Sie die Drehrichtung des Resolvers über Parameter
c) Invertieren Sie die Drehrichtung des Resolvers, indem Sie Sin+ und Sin-
36
SETUP Auswahl
Drehsinn des Motors.
493.
art
tauschen.
EM-AUT-01 / EM-AUT-04
796 auf „550 - Para-Ident. nur Resol-
796 wird die Selbsteinstellung
SETUP Auswahl
SETUP Status
SETUP Status
797 „STO" anzeigt.
382
Offset
Betriebs-
01/17
