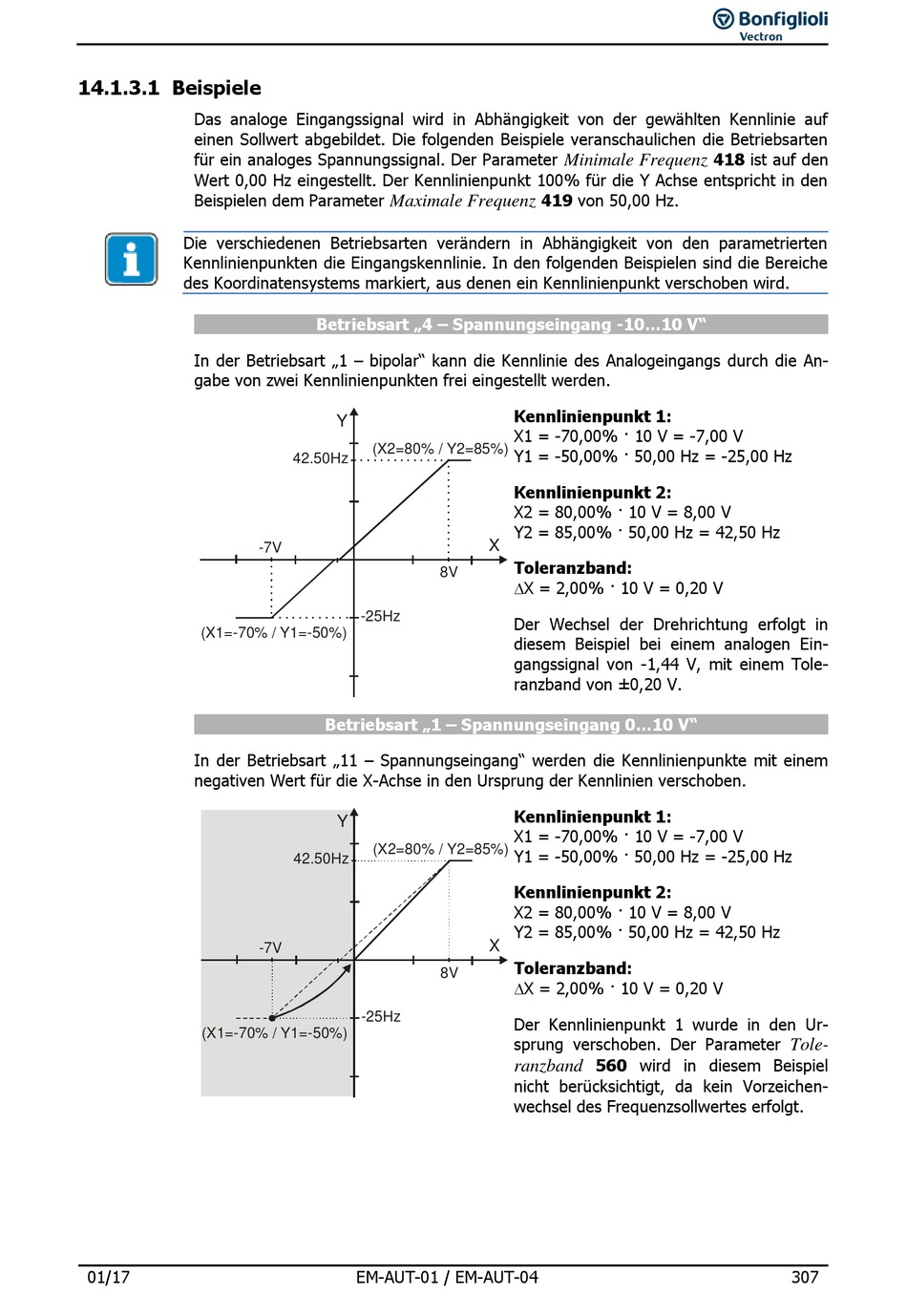

14.1.3.1 Beispiele

Das analoge Eingangssignal wird in Abhängigkeit von der gewählten Kennlinie auf
einen Sollwert abgebildet. Die folgenden Beispiele veranschaulichen die Betriebsarten
für ein analoges Spannungssignal. Der Parameter
Wert 0,00 Hz eingestellt. Der Kennlinienpunkt 100% für die Y Achse entspricht in den
Beispielen dem Parameter
Die verschiedenen Betriebsarten verändern in Abhängigkeit von den parametrierten
Kennlinienpunkten die Eingangskennlinie. In den folgenden Beispielen sind die Bereiche
des Koordinatensystems markiert, aus denen ein Kennlinienpunkt verschoben wird.
In der Betriebsart „1 – bipolar" kann die Kennlinie des Analogeingangs durch die An-
gabe von zwei Kennlinienpunkten frei eingestellt werden.
(X1=-70% / Y1=-50%)
In der Betriebsart „11 – Spannungseingang" werden die Kennlinienpunkte mit einem
negativen Wert für die X-Achse in den Ursprung der Kennlinien verschoben.
(X1=-70% / Y1=-50%)
01/17
Maximale Frequenz
Betriebsart „4 – Spannungseingang -10...10 V"
Y
(X2=80% / Y2=85%)
42.50Hz
-7V
-25Hz
Betriebsart „1 – Spannungseingang 0...10 V"
Y
(X2=80% / Y2=85%)
42.50Hz
-7V
-25Hz
EM-AUT-01 / EM-AUT-04
Minimale Frequenz
419 von 50,00 Hz.
Kennlinienpunkt 1:
X1 = -70,00% · 10 V = -7,00 V
Y1 = -50,00% · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = 80,00% · 10 V = 8,00 V
Y2 = 85,00% · 50,00 Hz = 42,50 Hz
X
Toleranzband:
8V
X = 2,00% · 10 V = 0,20 V
Der Wechsel der Drehrichtung erfolgt in
diesem Beispiel bei einem analogen Ein-
gangssignal von -1,44 V, mit einem Tole-
ranzband von ±0,20 V.
Kennlinienpunkt 1:
X1 = -70,00% · 10 V = -7,00 V
Y1 = -50,00% · 50,00 Hz = -25,00 Hz
Kennlinienpunkt 2:
X2 = 80,00% · 10 V = 8,00 V
Y2 = 85,00% · 50,00 Hz = 42,50 Hz
X
Toleranzband:
8V
X = 2,00% · 10 V = 0,20 V
Der Kennlinienpunkt 1 wurde in den Ur-
sprung verschoben. Der Parameter
560 wird in diesem Beispiel
ranzband
nicht berücksichtigt, da kein Vorzeichen-
wechsel des Frequenzsollwertes erfolgt.
418 ist auf den
Tole-
307
