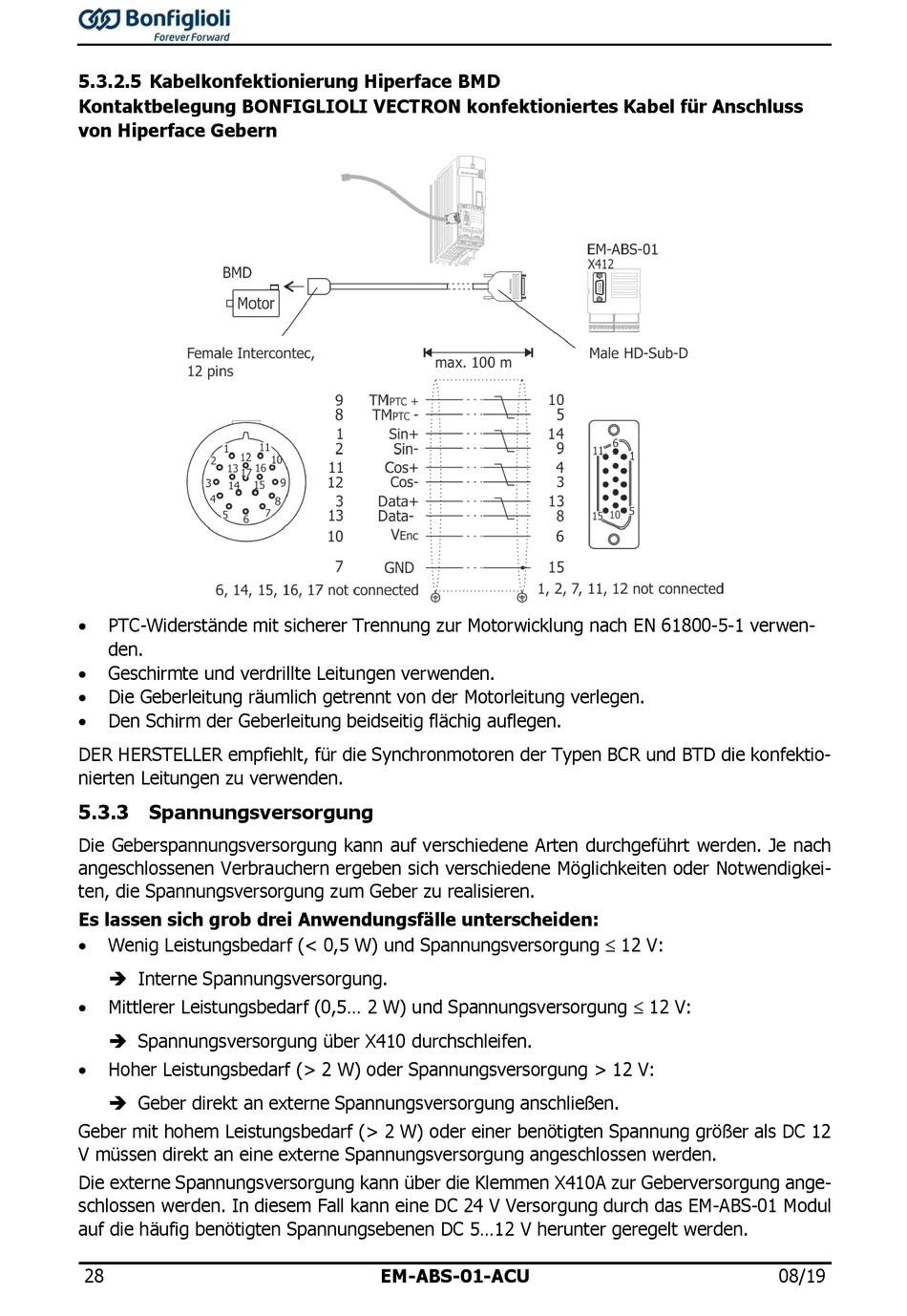

5.3.2.5 Kabelkonfektionierung Hiperface BMD
Kontaktbelegung BONFIGLIOLI VECTRON konfektioniertes Kabel für Anschluss
von Hiperface Gebern
PTC-Widerstände mit sicherer Trennung zur Motorwicklung nach EN 61800-5-1 verwen-
den.
Geschirmte und verdrillte Leitungen verwenden.
Die Geberleitung räumlich getrennt von der Motorleitung verlegen.
Den Schirm der Geberleitung beidseitig flächig auflegen.
DER HERSTELLER empfiehlt, für die Synchronmotoren der Typen BCR und BTD die konfektio-
nierten Leitungen zu verwenden.
5.3.3 Spannungsversorgung
Die Geberspannungsversorgung kann auf verschiedene Arten durchgeführt werden. Je nach
angeschlossenen Verbrauchern ergeben sich verschiedene Möglichkeiten oder Notwendigkei-
ten, die Spannungsversorgung zum Geber zu realisieren.
Es lassen sich grob drei Anwendungsfälle unterscheiden:
Wenig Leistungsbedarf (< 0,5 W) und Spannungsversorgung 12 V:
Interne Spannungsversorgung.
Mittlerer Leistungsbedarf (0,5... 2 W) und Spannungsversorgung 12 V:
Spannungsversorgung über X410 durchschleifen.
Hoher Leistungsbedarf (> 2 W) oder Spannungsversorgung > 12 V:
Geber direkt an externe Spannungsversorgung anschließen.
Geber mit hohem Leistungsbedarf (> 2 W) oder einer benötigten Spannung größer als DC 12
V müssen direkt an eine externe Spannungsversorgung angeschlossen werden.
Die externe Spannungsversorgung kann über die Klemmen X410A zur Geberversorgung ange-
schlossen werden. In diesem Fall kann eine DC 24 V Versorgung durch das EM-ABS-01 Modul
auf die häufig benötigten Spannungsebenen DC 5...12 V herunter geregelt werden.
28
EM-ABS-01-ACU
08/19
