5.3.2.3

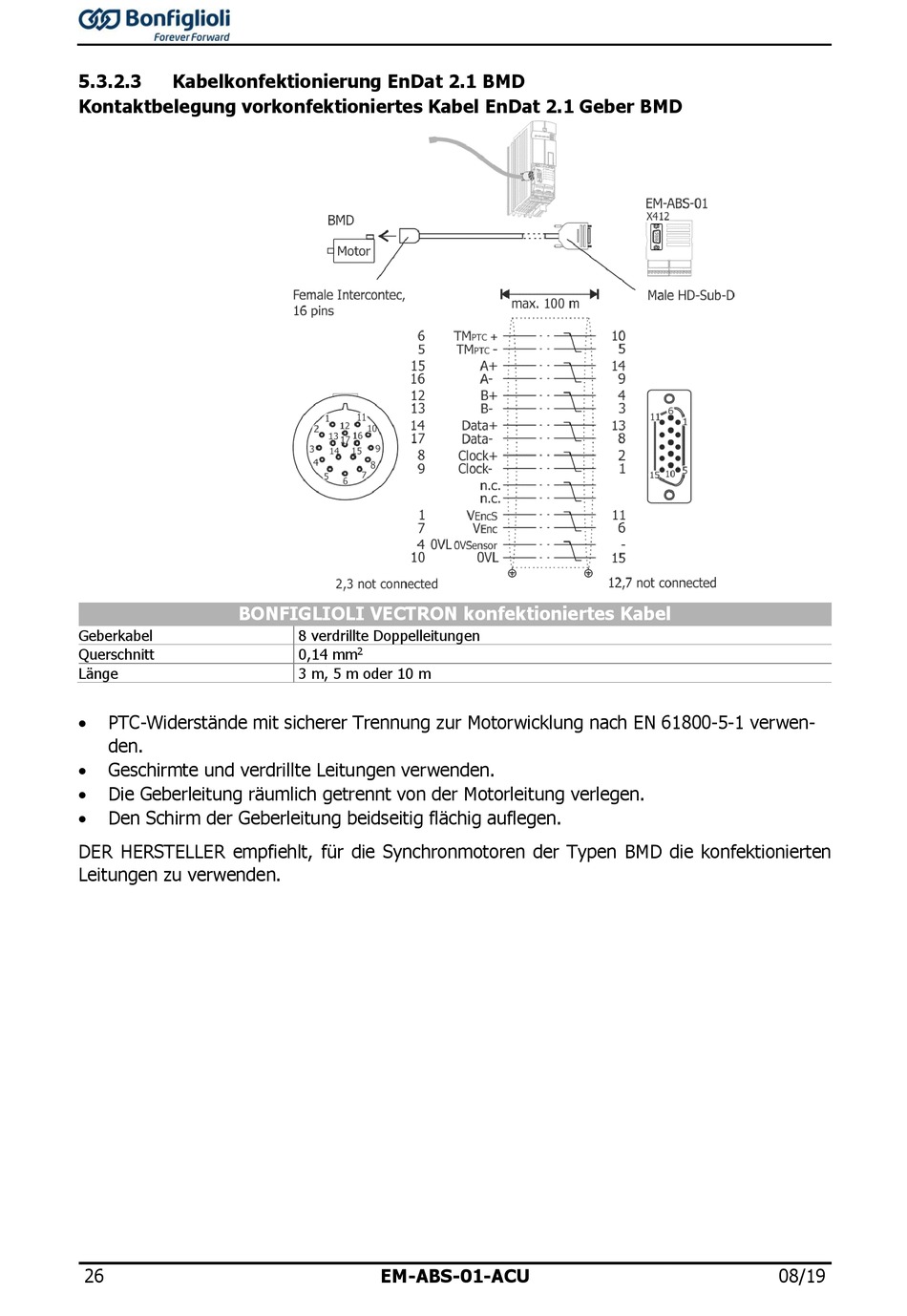

Kabelkonfektionierung EnDat 2.1 BMD
Kontaktbelegung vorkonfektioniertes Kabel EnDat 2.1 Geber BMD
BONFIGLIOLI VECTRON konfektioniertes Kabel
Geberkabel
Querschnitt
Länge
PTC-Widerstände mit sicherer Trennung zur Motorwicklung nach EN 61800-5-1 verwen-
den.
Geschirmte und verdrillte Leitungen verwenden.
Die Geberleitung räumlich getrennt von der Motorleitung verlegen.
Den Schirm der Geberleitung beidseitig flächig auflegen.
DER HERSTELLER empfiehlt, für die Synchronmotoren der Typen BMD die konfektionierten
Leitungen zu verwenden.
26
8 verdrillte Doppelleitungen
0,14 mm
2
3 m, 5 m oder 10 m
EM-ABS-01-ACU
08/19
