Digitale Eingänge Der Io-Karte (Hs-Input) - Bosch Rexroth IndraMotion MTX 09VRS Projektierungshandbuch

36/295 Bosch Rexroth AG | Electric Drives
Konfigurationen
4.2.3 Digitale Eingänge der IO-Karte (HS-Input)
and Controls

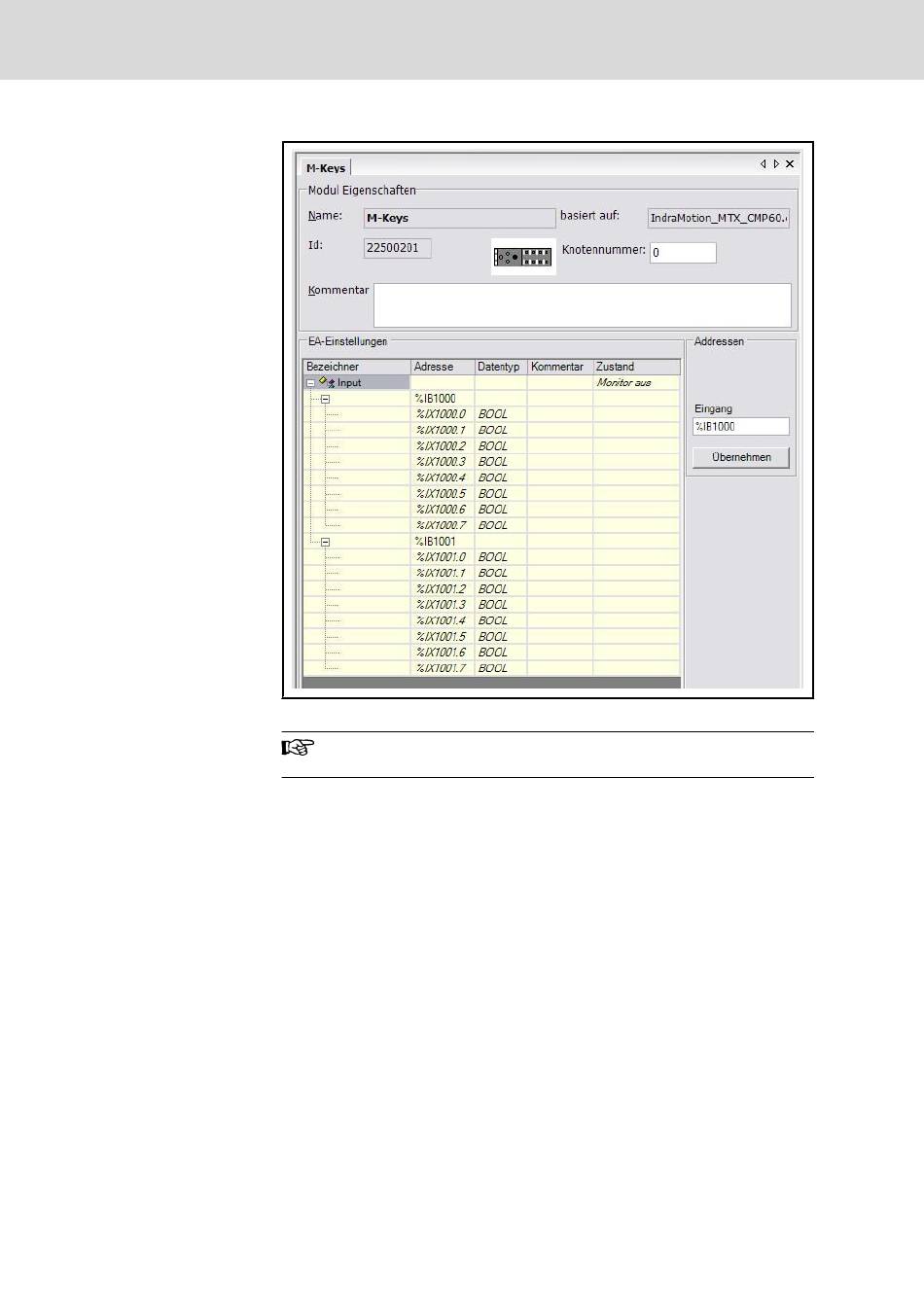

Abb.4-9: Eigenschaftendialog für M-Keys
Die Funktion einer jeden Machinenfunktionstaste wird in der HMI-
Konfiguration definiert.
Nach dem Hinzufügen der digitalen Eingänge der IO-Karte gelangt man durch
einen Doppelklick auf den Knoten "HS-Input" unter "Local IOs" zum zugehöri‐
gen Eigenschaftendialog. In diesem Dialog kann man symbolische Namen für
das Eingangsbyte und zugehörige Adressen sowie Kommentare vergeben
bzw. verändern. Die 8 digitalen Eingänge der IO-Karte können sowohl in der
SPS als auch in der NC ausgewertet werden.
Rexroth IndraMotion MTX 09VRS | Projektierung
