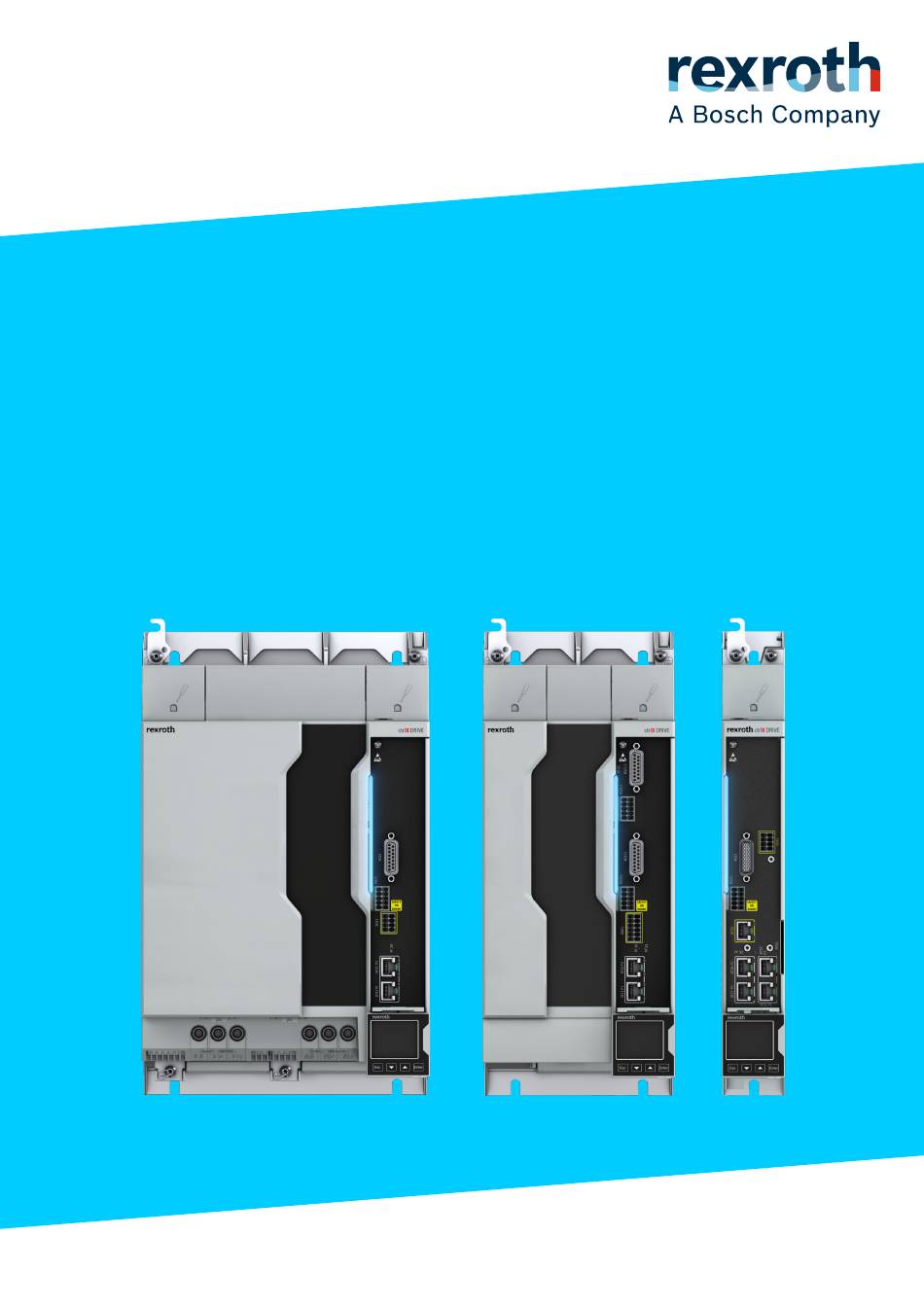

- Seite 1 Release Notes ctrlX DRIVE Runtime AXS-V-03RS Ausgabe 01...
- Seite 2 Schutzvermerk © Bosch Rexroth AG Bosch Rexroth AG© 2021 Alle Rechte vorbehalten, auch bezüglich jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Falle von Schutzrechtsanmeldungen. Verbindlichkeit Die angegebenen Daten dienen allein der Produktbeschreibung und sind nicht als zugesicherte Eigenschaften im Rechtssinne zu verstehen.
-
Seite 3: Inhaltsverzeichnis
Mögliche Problemsituationen beim Firmware-Tausch... . . ctrlX DRIVE Runtime AXS-V-03RS Firmware-Release AXS-V-0302........ -
Seite 4: Übersicht
Erste Ausgabe der Release Notes AXS-V-03. Weiterführende Dokumentation ● ctrlX DRIVE Runtime AXS-V-03 Funktionen; R911410072 ● ctrlX DRIVE Parameter der Runtime AXS; ⮫ R911409807 ● ctrlX DRIVE Diagnosemeldungen der Runtime AXS; ⮫ R911409762 ● ctrlX DRIVE Antriebssysteme Projektierungsbeschreibung; ⮫ R911386578 ●... -
Seite 5: Firmware-Tausch
Firmware-Version ersetzt (Beispiel: AXS-V-0302 wird durch AXS-V-0202 ersetzt). 2.1.2 Durchführung Die Durchführung eines Firmware-Tauschs kann bei ctrlX DRIVE über den Ein- satz folgender Hard- und Software erfolgen: ● Computer mit Software "ctrlX DRIVE Engineering" oder ● ctrlX DRIVE Panel oder ●... -
Seite 6: Firmware-Release-Update/Downgrade
Allgemeine Hinweise zur Durchführung Folgende Punkte sind bei der Durchführung des Firmware-Tauschs zu beachten: ● Für den Firmware-Tausch über ctrlX DRIVE Engineering muss Ethernet-Kom- munikation mit dem Antrieb möglich sein. ● Die 24 V-Steuerspannung darf während des Firmware-Tauschs nicht ausge- schaltet werden. -
Seite 7: Weiterführende Informationen Und Details
Um ein Firmware-Download durchzuführen, wird lediglich ein "put"- Request gesendet. Der optionale alternative Name für die Datei auf dem Zielsystem ist frei zu lassen. Als Ziel ist die IP-Adresse des ctrlX DRIVE anzugeben (Standard ist 192.168.0.1): tftp -i 192.168.0.1 put FWA- XD1-AXS-V-0204N.fwa... - Seite 8 DRIVE 8 / 15 Weiterführende Informationen und Details ● 24 V-Versorgung des Steuerteils wird abgeschaltet ● Verbindung zum Antrieb wird unterbrochen (z. B. defektes Schnittstellen- kabel) ● Absturz der Update-Software / des Computers In vielen Fällen ist es möglich den Firmware-Update erneut zu starten. Sollte dies nicht möglich sein ist ein Steuerspannungs-Reset durchzuführen.
-
Seite 9: Ctrlx Drive Runtime Axs-V-03Rs Firmware-Release Axs-V-0302
Firmware-Release AXS-V-0302 3.1.1 Neue Funktionen Neue Funktionen AXS-V-0302 ctrlX DRIVE Technology Function ID 172271 Technology Function ist eine zusätzliche Funktionalität von ctrlX DRIVE, die durch die Einbettung von SPS-Funktionalität in den Antriebsregler ctrlX DRIVE gekennzeichnet ist. 3.1.2 Einschränkungen Sicherheitstechnik ctrlX Safety (Safe Motion M5) - Seite 10 DRIVE 10 / 15 Firmware-Release AXS-V-0302 Einschränkung der unterstützten minimale FKM-Zykluszeit auf 1 ms ID 184174 Bei Sercos und EtherCAT wird in der AXS-V-0302 nur eine minimale Kommuni- kationszykluszeit von 1 ms unterstützt. Steuerung ctrlX CORE läuft nicht korrekt hoch ID 247923 Wenn die IP Adresse des Panel im Parameter S-0-1020.10.1 mit dem Wert...
- Seite 11 DRIVE 11 / 15 Firmware-Release AXS-V-0302 Die Funktion des ein-/zweiphasigen Betrieb (P-0-0860, Bit 3) wurde nicht abschließend getestet und erfüllt damit nicht den Qualitätsanspruch eines C- Musters. Bei der Nutzung der Funktion kann es zu Fehlverhalten kommen. Ausgabe 01...
-
Seite 12: Service Und Support Index
DRIVE 12 / 15 Service und Support Für Ihre schnelle und optimale Unterstützung verfügen wir über ein dichtes weltweites Servicenetz. Unsere Experten stehen Ihnen mit Rat und Tat zur Seite. Sie erreichen uns täglich rund um die Uhr – auch an Wochenenden und Feiertagen. - Seite 13 CM nicht möglich....10 ctrlX DRIVE Technology Function..9 ctrlX Safety (Safe Motion M5)... 9 Das Fehlerbit (Bit 13) wird im P-0-0115 nicht korrekt zurückgesetzt.
- Seite 14 DRIVE 14 / 15 Bosch Rexroth AG Ausgabe 01...
- Seite 15 Bosch Rexroth AG Electric Drives and Controls 97816 Lohr, Deutschland +49 9352 18 0 +49 9352 18 8400 www.boschrexroth.com/electrics...
