Bosch Rexroth IndraMotion MTX 09VRS Projektierungshandbuch Seite 170

168/295 Bosch Rexroth AG | Electric Drives
Programmbausteine
11.11 Datensätze bearbeiten (MT_P_DbData)
11.11.1 Funktion
Bausteinparameter
and Controls
1002: Unzulässige Tabellennummer.
Nur in Verbindung mit "alten" Werkzeugdatenbanktabellen, die
nicht XML-basiert sind.
Für XML-basierte Tabellen muss der Baustein "MT_DbData" ver‐
wendet werden.
Dieser Programmbaustein bietet verschiedene Funktionen zum Lesen und Än‐
dern von Werkzeugdaten.
Der Baustein kann im SPS-Zyklus ein oder mehrmals, absolut oder bedingt
aufgerufen werden.

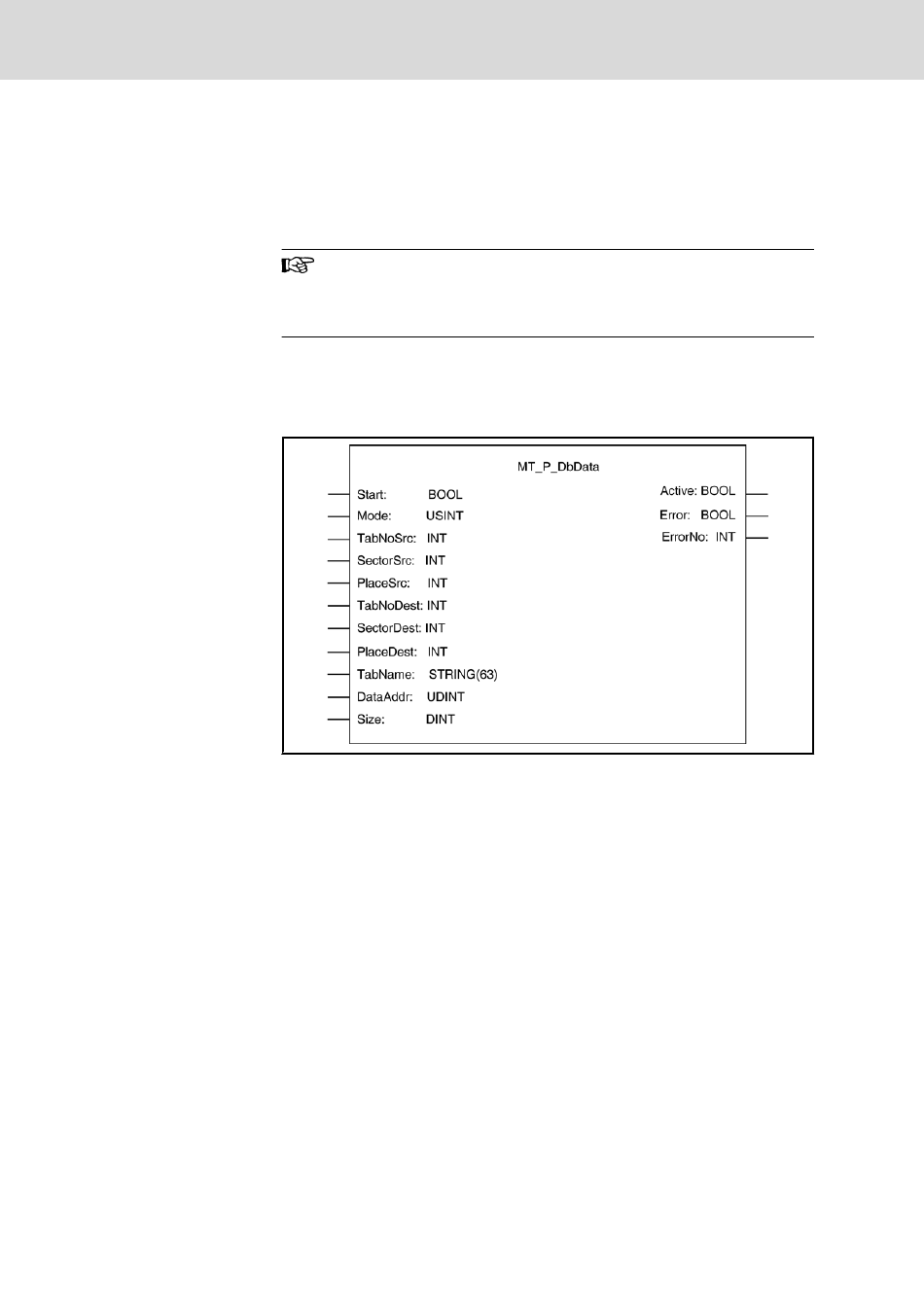

Abb.11-26: Aufruf Baustein MT_DbData
Der Baustein wird aufgerufen mit den Parametern:
Start:
Mode:
TabNoSrc:
SectorSrc:
PlaceSrc:
TabNoDest:
SectorDest:
Rexroth IndraMotion MTX 09VRS | Projektierung
Flag für eine neue Anforderung
1 Werkzeugdaten lesen
2 Werkzeugdaten lesen mit Zugriffssperre für andere Pro‐
zesse
3 Werkzeugdaten schreiben
4 Werkzeugdatensatz freigeben
5 Werkzeugdatensatz vertauschen
6 Werkzeugdatensatz kopieren
7 Werkzeugdatensatz löschen
8 Einlesen einer ASCII-Datei der Werkzeugdaten
9 Erzeugen einer ASCII-Datei der Werkzeugdaten
Tabellennummer (Quelle)
Sektornummer (Quelle)
Platznummer (Quelle)
Tabellennummer (Ziel) [nur bei Mode 5 und 6 relevant]
Sektornummer (Ziel) [nur bei Mode 5 und 6 relevant]
