Bosch Rexroth IndraMotion MTX 09VRS Projektierungshandbuch Seite 188

186/295 Bosch Rexroth AG | Electric Drives
Programmbausteine
Bausteinparameter
and Controls

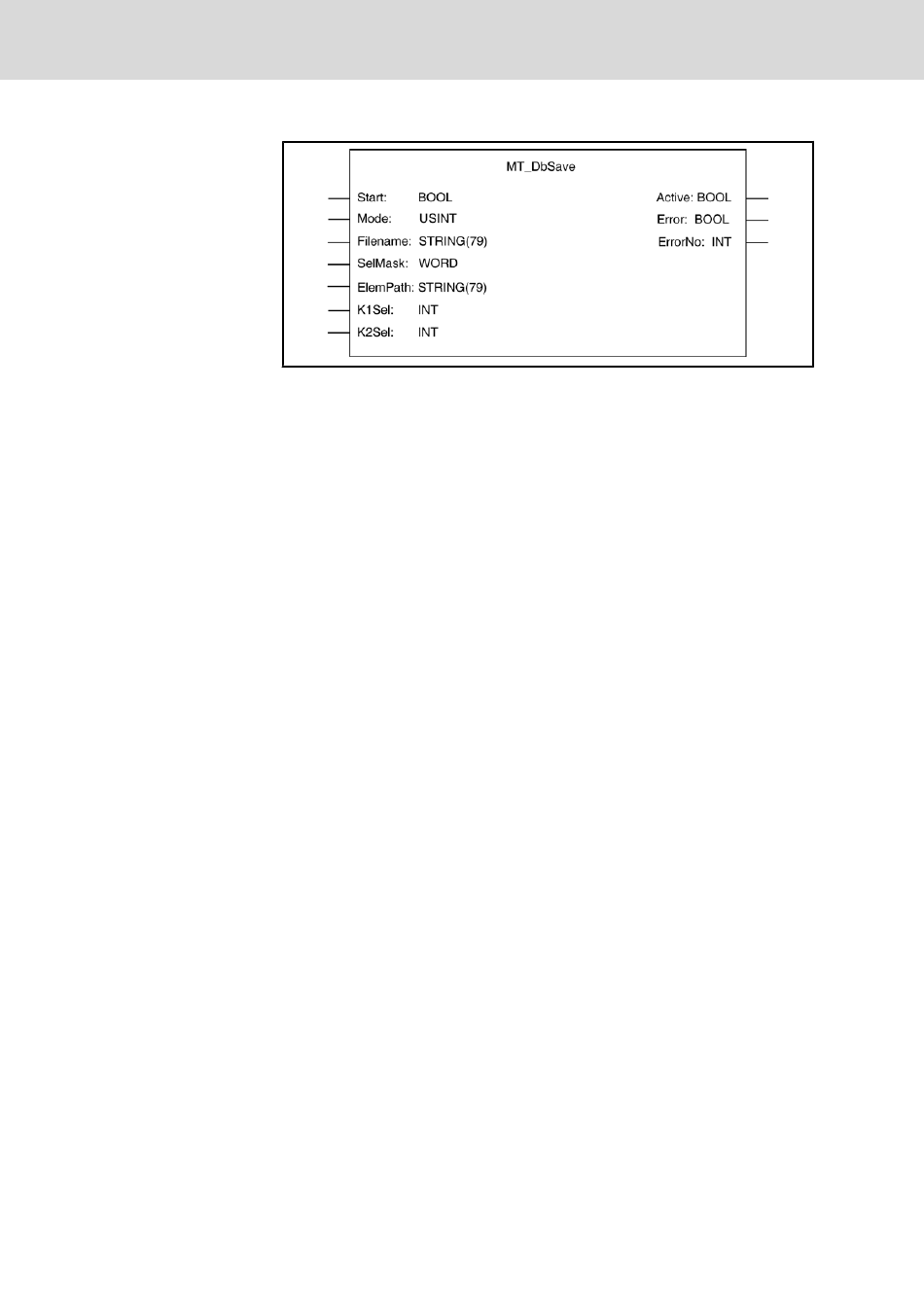

Abb.11-35: Datenbanktabelle sichern
Der Baustein wird aufgerufen mit den Parametern:
Start:
Mode:
ElemPath:
SelMask:
K1Sel:
K2Sel:
Filename:
Die Rückgabeparameter lauten:
Active:
Error:
ErrorNo:
Die Funktion startet, wenn Start gesetzt wird und Active nicht gesetzt ist. Sofern
Start nicht über das SPS-Ablaufprogramm zurückgesetzt wird, wird es zurück‐
gesetzt, wenn die Funktion beendet ist.
Active wird gesetzt, bis die Funktion ausgeführt ist. Sobald die Daten zurück‐
geliefert sind, ist die Funktion beendet, und Active wird zurückgesetzt.
Rexroth IndraMotion MTX 09VRS | Projektierung
Flag für eine neue Anforderung.
1:
Datenbanktabelle in eine XML-Datei sichern, nach vorheri‐
gem Löschen des Dateiinhaltes.
2:
Datenbanktabelle in eine XML-Datei sichern, anhängen an
den Dateiinhalt.
Identifikation der Daten incl. Pfadangaben (z.B. "/DBT1")
Vorgaben zum Sichern ausgewählter Datensätze:
16#00:
Keine ausgewählten Datensätze; K1Sel undK2Sel werden
nicht berücksichtigt.
16#01:
Alle Datensätze sichern, bei denen K1 der Vorgabe von
K1Sel entspricht.
16#02:
Alle Datensätze sichern, bei denen K1 und K2 der Vorgabe
von K1Sel undK2Sel entspricht.
Auswählen der Datensätze über Key1.
Auswählen der Datensätze über Key2.
Name der Sicherungsdatei.
Flag, das anzeigt, ob die Funktion noch aktiv ist .
Fehlerkennung:
FALSE bedeutet, dass die Funktion fehlerfrei abgearbeitet
wurde.
Fehlercode:
nur gültig, wenn Error = TRUE
