Konfiguration von SPS-spezifischen Daten in IndraWorks
and Controls
unterschiedlichen Signalen verwenden.

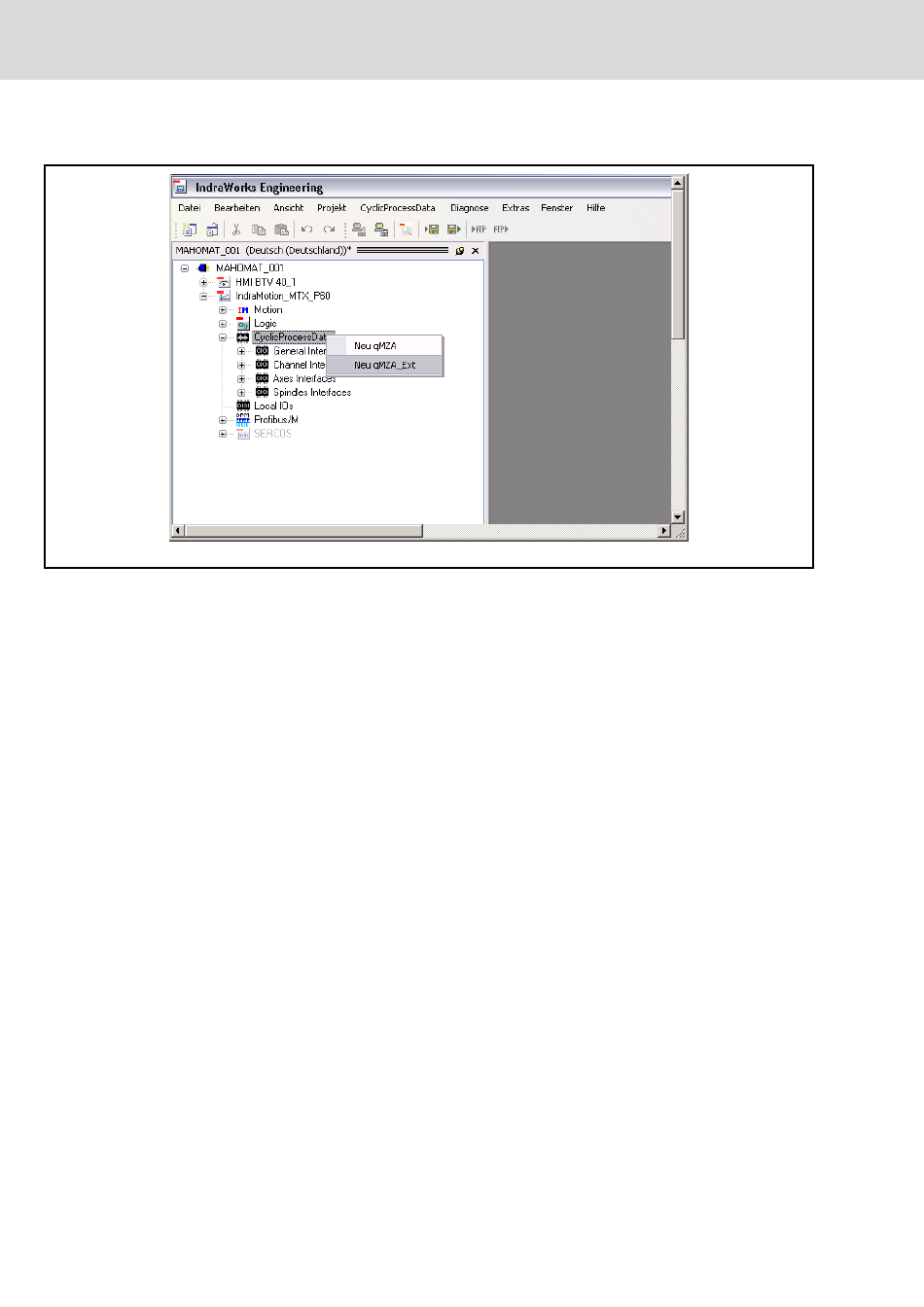

Abb.12-2: Einfügen der MZA-Interfacesignale
Im MZA-Eigenschaften-Dialog (siehe Abb. unten) können die folgenden Ein‐
stellungen vorgenommen werden:
● Der Bezeichner für das MZA-Bit-Interface kann frei gewählt werden. Dazu
muss der Bezeichner des MZA-Knotens unterhalb des Knotens "Cyclic‐
ProcessData" mit der rechten Maustaste angeklickt werden. Im Kontext‐
menü kann jetzt der Befehl "Umbenennen" ausgewählt werden. Es
empfiehlt sich
"qMZA_Ext" zu übernehmen.
● Die Speicheradresse, ab der der gewählte Datentyp im Bit-Interface be‐
ginnt, kann frei gewählt werden, sofern es sich nicht mit anderen Adressen
im Bit-Interface überschneidet.
Rexroth IndraMotion MTX 09VRS | Projektierung
den vorgeschlagenen Bezeichner "qMZA" bzw.
