38/295 Bosch Rexroth AG | Electric Drives
Konfigurationen
4.3 Konfiguration des Profibus
4.3.1 Allgemeines
4.3.2

Der Profibus-Master

and Controls

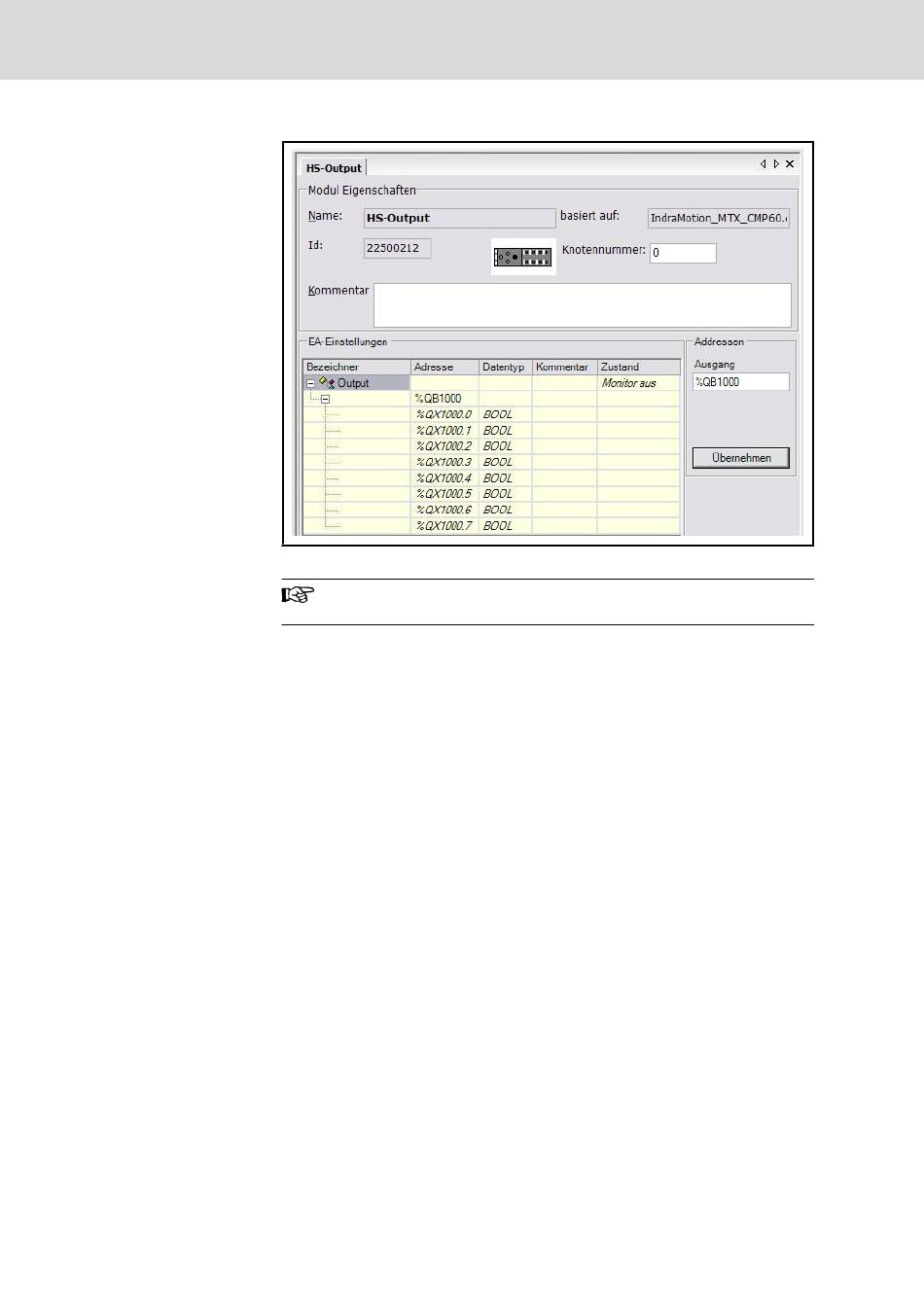

Abb.4-11: Eigenschaftendialog für HS-Output
Die NC-seitige Konfiguration ist im Handbuch "Maschinenparame‐
ter" beschrieben.
Auf der Steuerungskarte Rexroth IndraMotion MTX CMP60 hat einen Profibus
DP Master on-board. Der verwendete Profibuskontroller ASPC2 wird im "Dual
Port" Mode betrieben. Es stehen 512 kByte Speicher zur Verfügung. Die phy‐
sikalische Schnittstelle ist opto-entkoppelt.
Durch einen Doppelklick auf den Knoten "Profibus/M" gelangt man zum Eigen‐
schaftendialog für MTX CMP60 DP-Master. Hier kann u. a. die Busadresse und
die Baudrate eingestellt werden.
