Projektierung | Rexroth IndraMotion MTX 09VRS
benen Port, während der UDP-Port des Clients unbekannt ist. In dieser
Konstellation kann der Client nur senden, jedoch nicht empfangen.

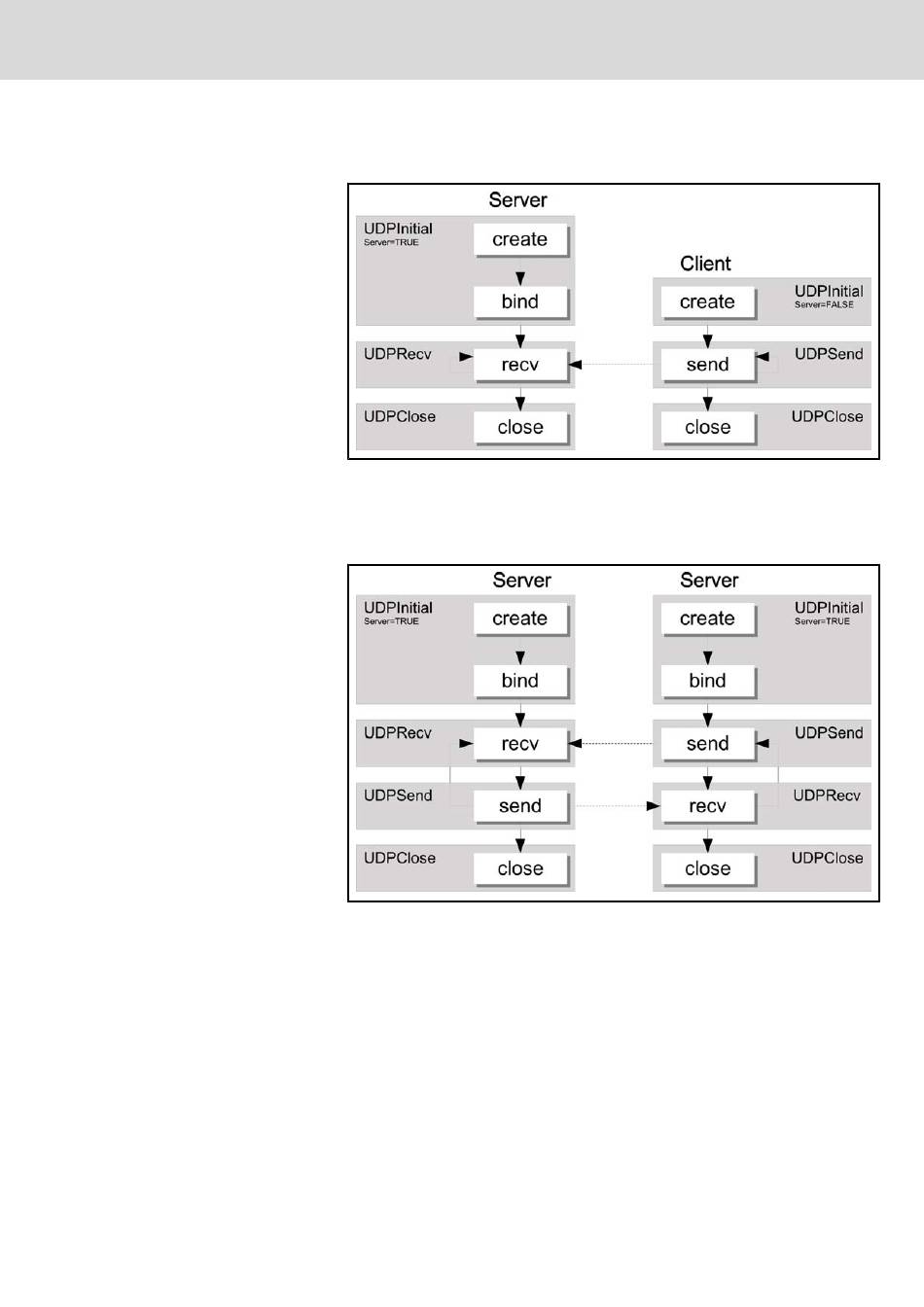

Abb.14-6: Server-Client-Schema des UDPs
Das folgende Diagramm zeigt eine typische Duplex-Konfiguration vom UDP-
Server zum Server. In dieser Konfiguration können beide Kommunikations‐
partner Datenpakete senden und empfangen, da der relevante Zielport bekannt
ist.
Abb.14-7: Server-Server-Schema des UDPs
Asynchrone Funktionsbausteine für eine UDP-Verbindung
● IL_UDPSocketAsync, Seite
● IL_UDPInitialAsync, Seite
● IL_UDPSendtoAsync, Seite
● IL_UDPRecvfromAsync, Seite
● IL_UDPCloseAsync, Seite
Synchrone Funktionen für eine UDP-Verbindung
● IL_UDPInitial, Seite 266,
● IL_UDPSendto, Seite
● IL_UDPRecvfrom, Seite
Electric Drives | Bosch Rexroth AG
and Controls
259,
261,
263,
264,
265,
267,
268,
237/295
RIL_SocketComm.lib
