Descrizione della EcoAdd
6 Descrizione della EcoAdd
3
11
12
10
9
A

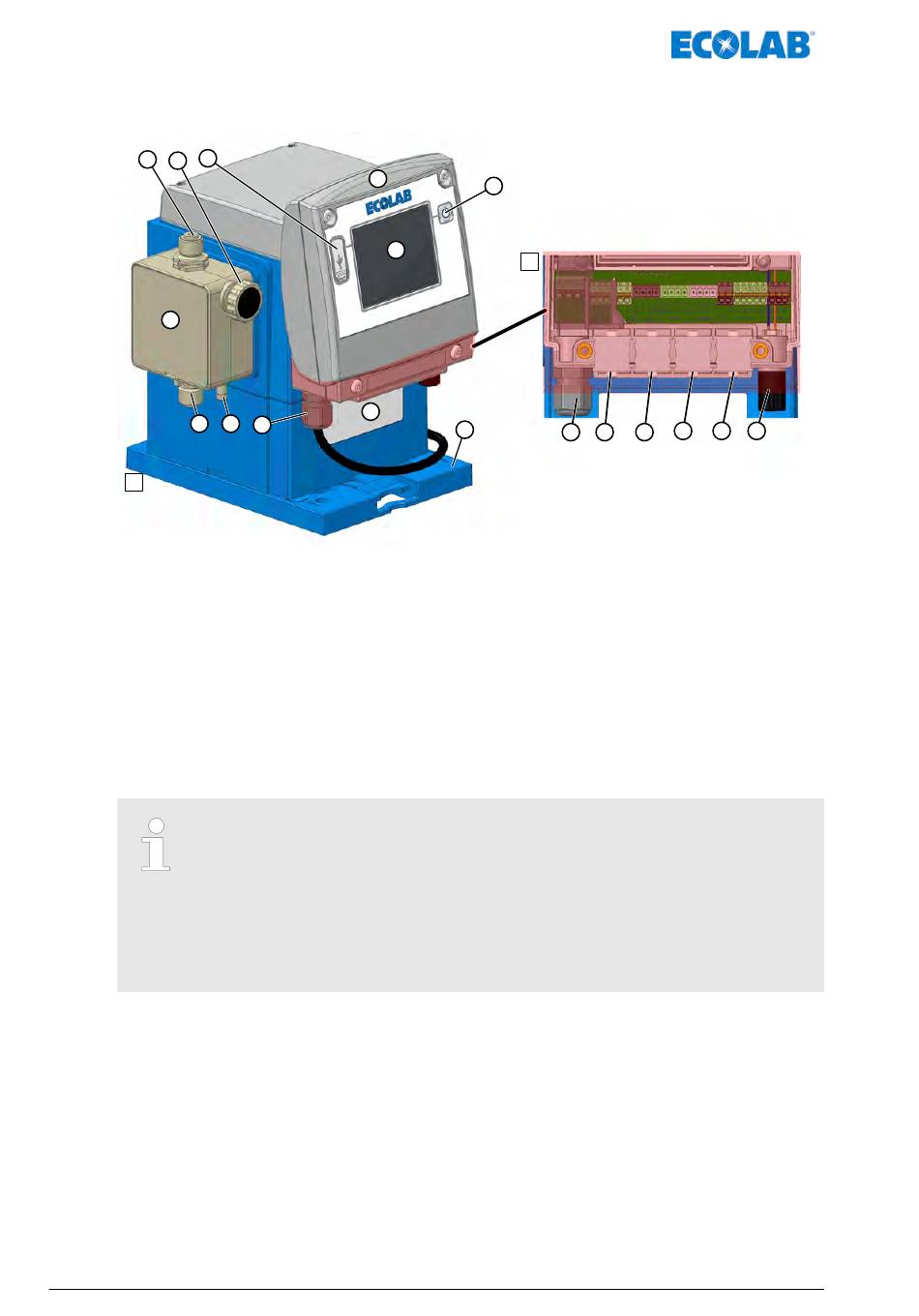

Fig. 6: Struttura «EcoAdd»
A Struttura della EcoAdd
1 Modulo di comando girevole
2 Tasti ON/OFF
3 Presa USB
4 Display inserimenti (Touchscreen)
5 Targhetta
6 Piastra di montaggio
7 Passacavo per cavo di rete / allacciamento alla rete
8 Connessione di sfiato
9 Collegamento di aspirazione / valvola di aspirazione
Il collegamento è descritto
a pag. 52 in .
Diametro esterno del cavo ammesso per il collegamento di ingressi/uscite:
DE Ø = 5,1-5,7 mm (pos. 2-5).
Cavo idoneo: LIYY 4x 0,5; LIYY 5 x 0,34; LYCY 2 x 0,34; Ölflex 4 x 0,5
Solo quando si utilizzano i cavi nominati, si applica la classe di
protezione IP65.
targhetta (Identificazione della pompa)
Tutte le pompe sono dotate di una targhetta ( Fig. 6 pos. 5), dove sono indicati i dati
specifici della pompa per poterla identificare.
La targhetta dati si trova sulla parte anteriore della pompa, sotto il display e viene
descritta in dettaglio nel Capitolo
MAN046939 Rev. 6-10.2021
1
4
5
8
7
Ä «Marcatura dei dispositivi / Targhetta» a pag. 196 .
2
B
6
13
10 Testa pompa
11 Attacco di mandata / valvola di mandata
12 Vite spurgo dell'aria
B Entrate e collegamenti dei cavi
(dietro il coperchio del display)
13 Passacavo per cavo di rete / allacciamento alla rete
14-17 Passaggi di cavi ai terminali di collegamento
18 Attacco a spina per il monitoraggio del livello
(connessione lancia di aspirazione)
Ä Capitolo 7.2.2 «Installazione elettrica»
38
16 17 18
14 15
