Cabezal de la bomba 120 l/h [PVDF]
4
3
1
2
4

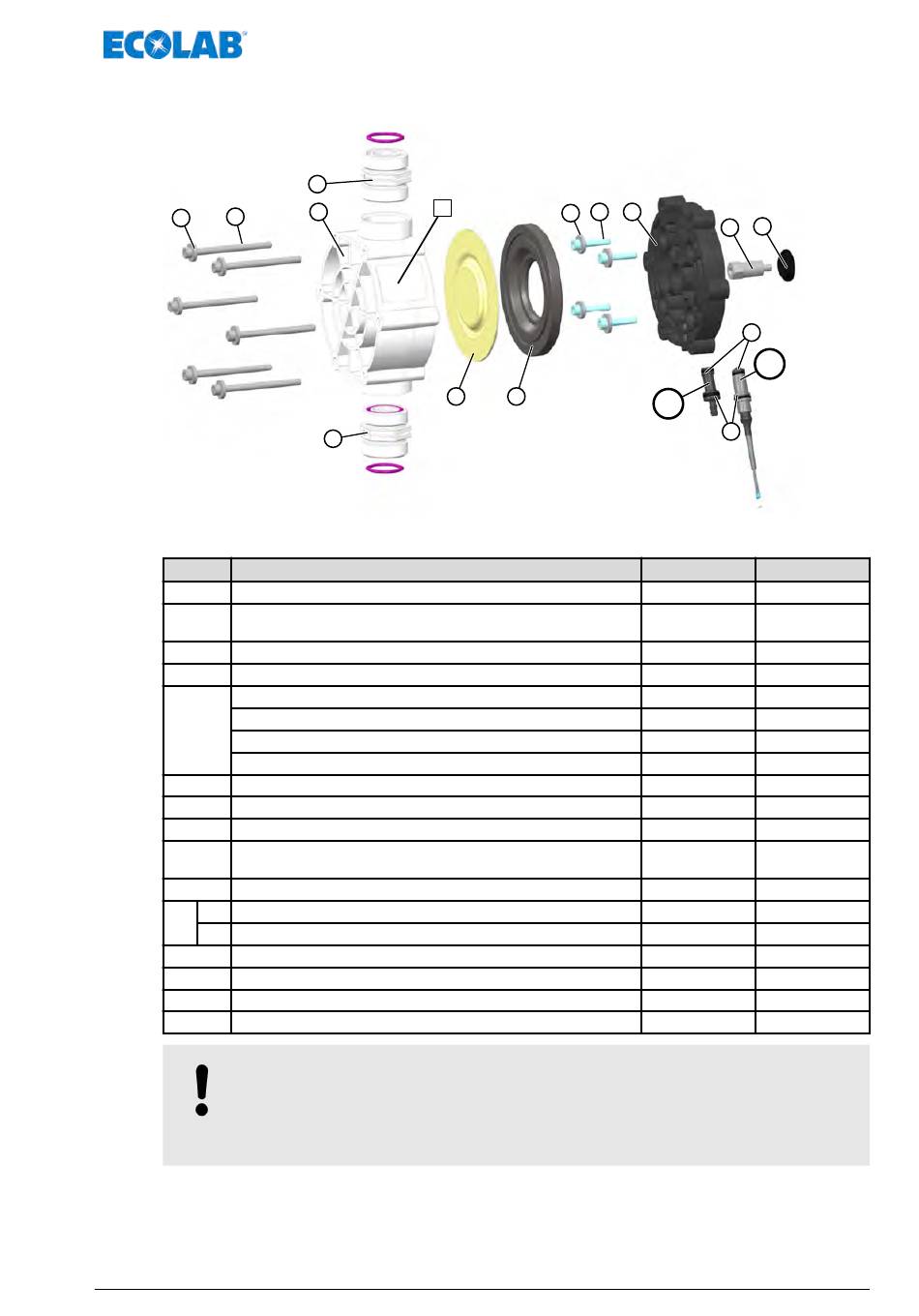

Fig. 103: Módulo de repuesto: cabezal de la bomba 120 l/h
Pos. Denominación
A Etiqueta de puesta en servicio / par de apriete (6 Nm)
1 Tornillo cilíndrico con hexágono interior, M 6 x 90, DIN 912,
V2A
2 Arandela, 17 x 6,4 x 3 DIN 7349 V2A
3 Cabezal de la bomba, 120 l/h, PVDF
Válvula de aspiración/descarga, PFC-000 G1¼-G1¼-99
Válvula de aspiración/descarga, PEC-000 G1¼-G1¼-99
4
Válvula de aspiración/descarga, DFC-000 G1¼-G1¼-99
Válvula de aspiración/descarga, DEC-000 G1¼-G1¼-99
5 Membrana
6 Placa intermedia
7 Arandela, 17 x 6,4 x 3 DIN 7349 V2A
8 Tornillo cilíndrico con hexágono interior, M 6 x 30, DIN 912,
V2A, ANTI
9 Placa adaptadora ECO 120 l/h PPO
a Boquilla de drenaje 30/50/120 l/h
10
b Sensor de rotura de membrana
11 Junta tórica, 10 x 2 70 EPDM 291
12 Junta tórica, 9 x 1,5 70 EPDM
13 Prolongación de membrana, 120 l/h
14 Membrana protectora
¡AVISO!
¡Respetar necesariamente los pares de apriete indicados en el cabezal de
la bomba! (Véase también
descarga ).
Piezas de desgaste, de repuesto y accesorios
A
7
5 6
Ä Par de apriete de las válvulas de succión/
187
8 9
14
13
12
10b
10a
11
N.º artículo N.º EBS
34900291 bajo pedido
413031148 bajo pedido
413501304 bajo pedido
35200256 bajo pedido
249075 bajo pedido
249055 bajo pedido
252028 bajo pedido
252029 bajo pedido
35200144 bajo pedido
35200252 bajo pedido
413501304 bajo pedido
413031140 bajo pedido
35200253 bajo pedido
35200254 bajo pedido
252081 bajo pedido
417001078 bajo pedido
417001062 bajo pedido
35200148 bajo pedido
35200137 bajo pedido
